特點

海灣JTY-HM-GST9615線型光束感煙火災探測器（以下簡稱探測器）為隔爆型反射式線型紅外光束感 煙探測器。本探測器具有兩種信號輸出方式：總線輸出方式和觸點輸出方式。當探測器與我公司生 產的控制器連接使用時，可通過總線完成二者間狀態信息的傳遞，探測器本身可通過我公司生產的 電子編碼器進行編碼，編碼范圍在1～242之間。當探測器不與我公司生產的控制器配接時，即可通 過觸點信號完成火警和故障信息的傳遞。探測器必須與反射器配套使用，但需要根據二者間安裝距 離的不同決定使用一塊或四塊反射器。

  探測器內置性能卓越的單片機，具備強大的分析判斷能力，通過在探測器內部固化的運算程序， 可自動完成系統的調試及對外界環境參數變化的補償、火警的判斷和故障的判斷。探測器全面兼容 數字化總線技術，具有信息上傳速度快，信息內容豐富的優點。探測器采用全新的、合理的結構設 計，調節靈敏、定位準確、外形美觀，易于安裝，調試方法簡單、方便。探測器的靈敏度可通過電 子編碼器進行現場設置，降低了探測器對現場環境潔凈程度的要求，拓寬了本產品的應用場所。  探測器適用于石油、化工等行業具有防爆要求的 1 區及 2 區使用，可在惡劣的工業環境下穩定 工作，可在有輕微煙塵的空間及有腐蝕性氣體存在的空間使用。  探測器為專利產品，專利號為 ZL 2005 3 0015269.9。

主要技術指標

(1) 工作電壓：總線電壓：24V  電源電壓：DC24V

(2) 工作電流：電源電流：調試電流≤20mA  監視電流≤12mA 報警電流≤22mA   總線電流≤2mA（不與我公司生產的控制器配接時為 0mA）

(3) 火警、故障觸點輸出  火警繼電器：觸點容量 28V/2A，正常時常開，火警狀態下閉合  故障繼電器：觸點容量 28V/2A，正常時常開，故障狀態下閉合

(4) 保護面積：探測器更大 保護面積為 14×100＝1400m2 ，更大 寬度為 14m

(5) 防爆標志：ExdIICT6 Gb/DIP A21 TA,T6

(6) 外殼防護等級：IP66

(7) 指示燈：調試狀態：綠色和黃色指示燈以特定的方式點亮或閃亮。

正常監視狀態：紅色指示燈周期性閃爍。

火警狀態：探測器報火警時探測器火警指示燈點亮，火警繼電器閉合。當探測器與我公司生產 的控制器連接使用時，火警信號可通過總線傳遞給控制器，火警信號需由控制器清除；當探測器不 與我公司生產的控制器連接使用時，需重新上電清除火警信息。

故障狀態：黃色指示燈常亮，故障繼電器閉合。如果故障恢復，探測器的故障信號由探測器自 動消除。

光路被全部遮擋：探測器先報故障并點亮黃色指示燈，故障繼電器閉合；20s 后探測器再報火 警，點亮紅色指示燈，火警繼電器閉合；黃色指示燈熄滅，故障繼電器斷開。

注意：此種情況并不 一定代表火災發生，當故障信號未轉成火警信號時，若遮擋恢復，則故障信號由探測器自動清除。

(8) 使用環境：溫度：-20℃～+50℃   相對濕度≤95%，不結露  (9) 外形尺寸：   344mm×240mm×212mm（帶調節支架）

結構特征、安裝與布線

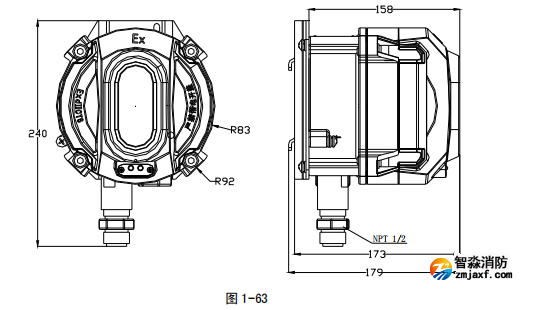

探測器外形圖如圖 1-63 所示：

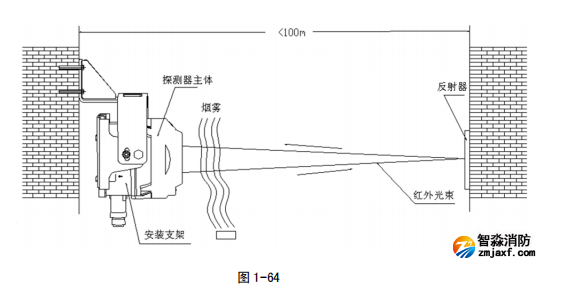

安裝： 將探測器與反射器相對安裝在保護空間的兩端且在同一水平直線上，外形安裝圖如圖 1-64 所 示：

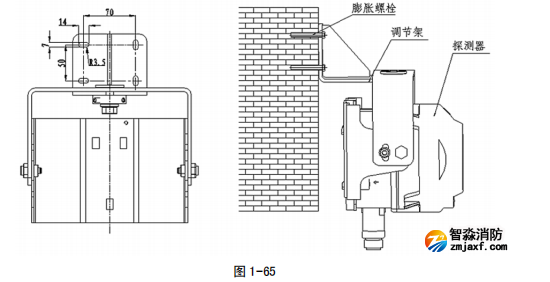

探測器采用壁掛式安裝，將調節架安裝于墻上，然后再將探測器掛到調節架的掛架上，最后固 定，具體安裝步驟如下：a) 固定調節架用 M6 的膨脹螺栓將調節架固定在墻上，安裝調節架示意圖如圖 1-65 所示：

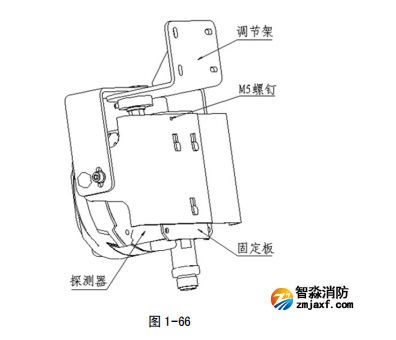

b) 安裝、調節探測器  將已裝配有安裝板的探測器掛于調節架上，用 M5 的螺釘固定，探測器與調節架連接示意圖如圖 1-66 所示。

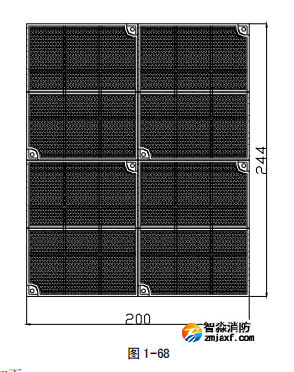

c) 反射器安裝  當探測器與反射器間的安裝距離大于等于 8m（小于等于 40m）時，需安裝 1 塊反射器；  當探測器與反射器間的安裝距離大于 40m（小于等于 100m）時，需安裝 4 塊反射器。單塊反射 器安裝需用兩只?6 塑料脹釘將其固定，安裝尺寸如圖 1-67 所示，四塊反射器安裝時應擺放緊密， 反射器之間不應留空隙，安裝示意圖如圖 1-68 所示（圖未按比例）。

安裝時的注意事項如下：

（1） 建筑物舉架≤5m 時，探測器的安裝高度為距頂棚 0.5m

（2） 建筑物舉架 5m～8m 時，探測器的安裝高度為距頂棚 0.5m～1.0m

（3） 建筑物舉架＞8m 時，一般無天花板，多數是人字型結構，應將探測器和反射器安裝在 距地面 8m 左右的相對兩墻墻壁上，但要保證探測器距安裝位置處建筑物頂部的距離＞0.5m  注：當建筑物頂棚為人字型結構時，頂棚高度可以人字架橫梁高度計算，具體安裝設計參數應以《火 災自動報警系統設計規范》(GB 50116)為準。

現場安裝時，需要將 DC24V 電源線（無極性）連接在探測器的接線端子 D1、D2 上。

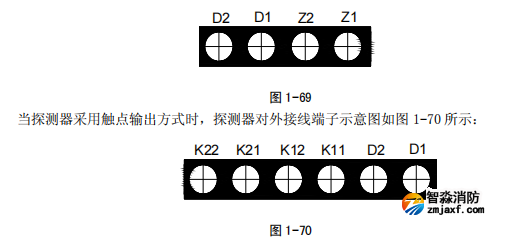

當探測器采用總線輸出方式與我公司生產的控制器配接時，總線（無極性）接在探測器的接線 端子 Z1、Z2 上，探測器對外接線端子示意圖如圖 1-69 所示：

布線要求：

  a) 探測器的連接電纜應使用銅芯多股導線的耐火電纜，在 1 區和 2 區，線芯截面均應不小于 1.0mm2 ，電纜外徑為?8mm～?10mm，所用電纜還應符合使用環境的其它要求，如耐熱、耐腐蝕、防火 等。線路走向等應符合相應爆炸危險環境的要求。電纜線路在爆炸危險環境中嚴禁有中間接頭，在特殊情況下，電纜線必須安設中間接頭時，只允許在 2 區內采用相應的防爆接線盒加以保護，方可 進行中間連接。  ? 采用總線輸出方式：無特殊要求時，可使用 RVVP4?1.0，外徑為?10 的屏蔽電纜，電纜屏蔽 層與探測器底殼上的保護地相連接；  ? 采用觸點輸出方式：可使用外徑為?10 的屏蔽電纜，電纜屏蔽層與探測器底殼上的保護地相 連接，接線具體規格應根據探測器的配套接口設備要求進行。

  b) 將接地線接在探測器外殼的接地點上。

  c) 將探測器的上蓋部分的排線插到底殼上的接口板上的 XT4 上，然后將上蓋安裝到底殼上，上 蓋與底殼安裝時注意底殼上的定位銷要與上蓋上的 U 形槽對應。

  d) 蓋上上蓋后擰緊上蓋上四根內六角螺釘。

安裝完成后需做如下檢查：

（1）外殼表面應無裂紋、孔洞，底殼、上蓋連接牢固；

（2）玻璃罩無劃傷、裂紋；

（3）進線口處應有密封圈；

（4）密封圈與電纜線徑吻合；

（5）進線口鎖緊螺母已鎖緊；

（6）接地標識處有接地線。
