松江F6001-250P剩余電流式電氣火災監控探測器接線安裝技術

1、概述

松江F6001-250P 剩余電流式電氣火災監控探測器(以下簡稱探測器)為一體式結構,自身具有液晶顯示功能，應用于剩余電流的探測。該系列探測器采用無極性二總線與電氣火災監控設備連接通訊，與本公司研發的JB-6100BA型電氣火災監控設備配套使用。

當被探測線路中的剩余電流達到報警設定值時，探測器在 30 秒內發出報警信號，點亮報警指示燈，并保持至相連的電氣火災監控設備(以下簡稱監控設備)復位后恢復正常保護狀態，可以有效的保障安全用電和防止電氣火災的發生。該系列探測器可被廣泛應用于危險品場所、高層建筑、公共場所及住宅樓宇的單元供電系統。

該系列探測器的設計、制造和檢定符合 GB14287.2-2014《電氣火災監控系統》 第2部分:剩余電流電氣火災監控探測器 標準。

2、主要技術指標

1)、工作電壓:DC24V(由監控設備供電)。

2)、工作電流:靜態電流≤ 2mA;報警電流≤ 3mA。

3)、通訊方式:二總線(無極性)。

4)、報警值范圍:200mA~960mA(由監控設備設定)

5)、調節精度:4mA。

6)、信息傳輸距離:≤1000 米:

7)、使用環境:工作溫度-10℃~+40℃℃;存儲溫度:-20℃~+70℃℃ 相對濕度<95%不結露

8)、防護等級:IP30。

9)、外形尺寸:315*49*154mm，過線孔孔尺寸 250*50 mm;

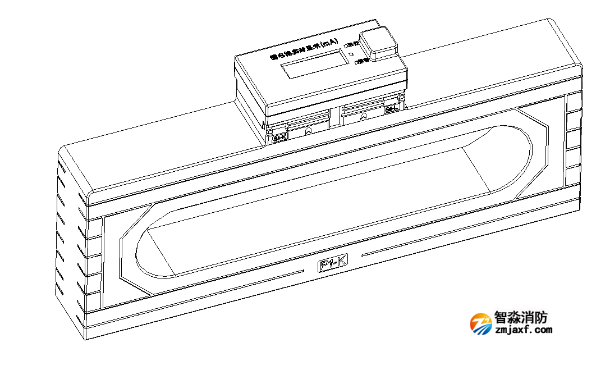

3、外觀

4、安裝方式及使用

安裝方式:1)通過底部槽位直接安裝在 35mm 標準導軌上;2)通過壓片卡入探測器，壓片通過螺釘把探測器固定在安裝面上。

使用:1)將用電設備的電源線穿過探測器內孔后，再連接到用電設備。2)將探測器連接到監控設備

注意:1)本系列產品必須安裝在干燥的環境中，安裝時應確保設備安裝牢固。2)被檢測的電源線必須全部穿過探測器內孔，接地線不可穿過探測器內孔。3)探測器的安裝應符合產品設計本身適用的環境條件，同時也要符合施工規范要求。

布線要求:連接探測器與監控設備的導線應選用截面積不小于 1.0mm'多股銅芯雙絞線總線安裝走線時，注意強弱電線分開走線，不允許交叉和搭線。嚴禁與動力線、照明線視頻線、廣播線、電話線等穿入同一金屬管內。配線應整齊，導線應綁扎成束，穿線可用阻燃 PVC 管、金屬管及金屬線槽。在穿管、線后，應將管口、槽口封堵。5、調試

1)地址設置:探測器的地址須利用本公司專用的編碼器進行編址,選擇編碼器上的 3000系列產品對探測器進行編址。

2)探測器編完地址后，將探測器連接起來，再將探測器連接到監控設備上。

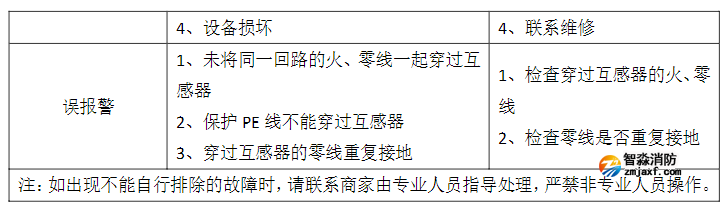

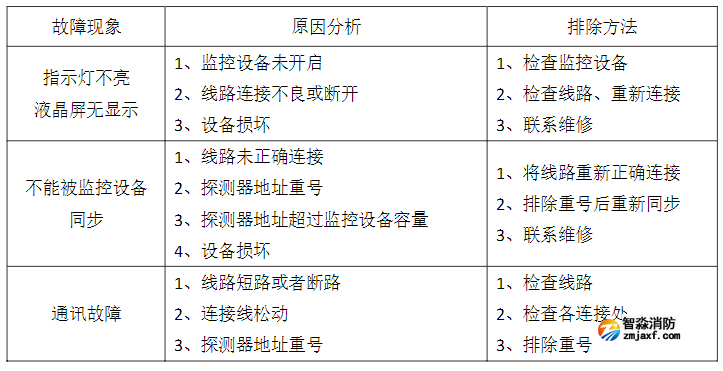

3)開啟監控設備，將探測器的屬性和量程編寫到監控設備上，查看每個探測器，如無其它異常情況，探測器開始正常監控狀態。6、常見故障與排除

調試與運行中可能出現的故障及排除方法:
