控制器安裝在消防控制室，集中電源安裝在消控室、低壓配電室、配電間內或電氣豎井內。控制器、集中電源的主電源應取自消防電源AC220V/50HZ，嚴禁使用電源插頭，接地應牢固。

通訊線應遠離干擾源，通訊線應走弱電井或弱電架橋，以確保通信傳輸不受強電或射頻信號干擾。

系統布線時禁止中間接線，應將接頭引至接線盒。接頭處應采用焊接方式連接，并用電工膠帶包好。

地埋式標志燈為室內使用，使用專用的預埋底座，并按GB51309要求規范施工。燈具應用燙錫焊接方式接線，并用壓線帽壓實并灌防水密封膠進行密封處理。注：地埋燈的施工步驟，參考《設計手冊》。

所有燈具在安裝前必須使用編碼器設置好地址(1-128)，或至少將其序列號記錄在平面圖對應位置。

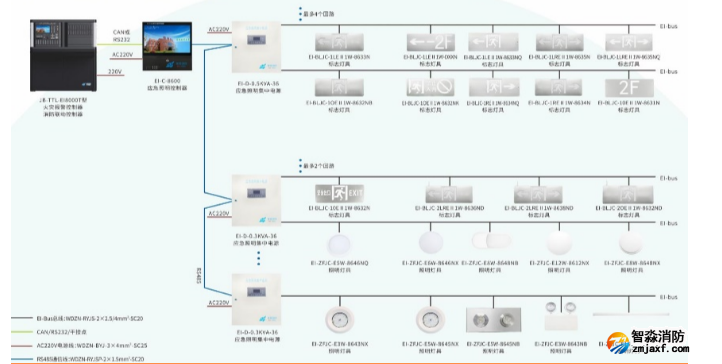

集中電源與控制器的 RS485 通訊干線應采用串聯連接方式，即“手拉手”方式；當實際工程不便于全部采用手拉手方式連接，可局部采用，再通過J-EI6412網絡集線器和控制器連接。

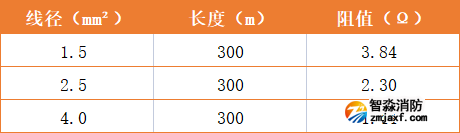

36V燈具兩總線可采用任意布線方式，但推薦串聯布線，如有分支宜設一支（基于線纜接頭工藝難度及回路壓接壓降考慮）。總線線路末端電壓應大于 25V（系統帶載能力見配置說明）。參照下表計算線路可帶燈具功率。
