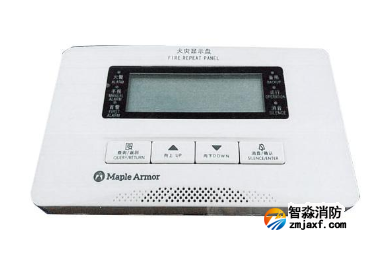

火災顯示盤又稱為區域顯示器，是一種可以安裝在樓層或報警區域內的火災報警顯示裝置。當建筑物內發生火災后，火災報警控制器發出報警信號，同時把報警信號傳輸?shù)绞Щ饏^(qū)域的火災顯示盤上；火災顯示盤將產生報警的探測器編號及相關信息顯示出來，同時發出聲光報警信號。

　　火災顯示盤的設置、安裝要求與測試方法如下：

　　1、設置要求

　　火災顯示盤應設置在出入口等明顯和便于操作的部位，每個報警區域宜設置一臺火災顯示盤；設置火災自動報警系統的賓館、飯店等場所應在每個報警區域設置一臺火災顯示盤。當一個報警區域包括多個樓層時，宜在每個樓層設置一臺僅顯示本樓層的火災顯示盤。

　　2、外觀與標志

　　火災顯示盤外觀應無缺陷。在顯示盤明顯部位應設有耐久性銘牌標志，其內容清晰，設置牢固。

　　3、安裝要求

　　壁掛安裝時，底邊距地高度宜為1.3m～1.5m，正面操作距離不應小于1.2m靠近門軸的側面距墻距離應≥0.5m。

　　4、基本功能

　　1）火災報警功能

　　應在接收與其連接的火災報警控制器發出的火災報警信號后3s內發出火災報警聲、光信號，顯示火災發生部位。

　　測試方法：模擬火警信號，使用秒表測量火災顯示盤能否在3s內接收和顯示火災報警控制器發出的火災報警信號及其部位。

　　2）消音復位功能

　　火災顯示盤處于火災報警狀態時，光報警信號在火災報警控制器復位之前不能手動消除，聲報警信號應能手動消除，并有消音指示。

　　測試方法：在火災顯示盤處于火災報警狀態時，首先撤銷輸入的火災報警信號，然后手動復位火災顯示盤，觀察并記錄火災顯示盤動作情況。

　　3）故障報警功能

　　對非火災報警控制器供電的火災顯示盤，在發生相關的故障時火災顯示盤應在100s內發出發出與火災報警信號有明顯區別的聲、光信號，并指示故障類型。

　　測試方法：對非火災報警控制器供電的火災顯示盤，使其處于故障狀態，然后依次操作手動消音和復位機構，觀察并記錄火災顯示盤聲、光情況及故障類型指示情況。

　　4）電源轉換功能

　　對非火災報警控制器供電的火災顯示盤應具有電源轉換功能。當主電源斷電時，能自動轉換到備用電源；當主電源恢復時，能自動轉換到主電源；主、備電源的工作狀態應有指示，主、備電源的轉換應不使火災顯示盤發出火災報警信號。

　　測試方法：對非火災報警控制器供電的火災顯示盤，將主電源斷電，然后恢復正常，觀察并記錄主電源和備用電源轉換情況及電源指示燈變化情況。
