摘要：排煙防火閥設置部位與連鎖設備#1排煙管道下列部位應設置排煙防火閥1）垂直風管與每層水平風管交接處的水平管段上。2）一個排煙系統負擔多個防煙分區的排煙支管上。3）排煙風機入口處。4） 穿越防火分區處。補充，排煙防火閥的安裝應符合下列規定：5）閥門應順氣流方向關閉，防火分區隔墻兩側的排煙防火閥距墻端面不應大于 2...
#1排煙管道下列部位應設置排煙防火閥
1）垂直風管與每層水平風管交接處的水平管段上。

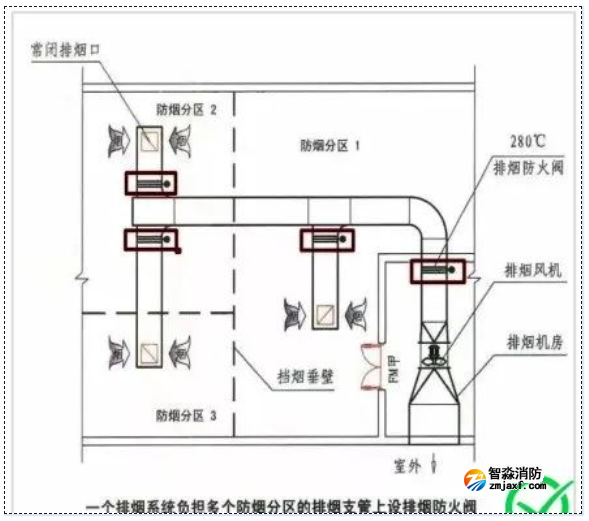

2）一個排煙系統負擔多個防煙分區的排煙支管上。

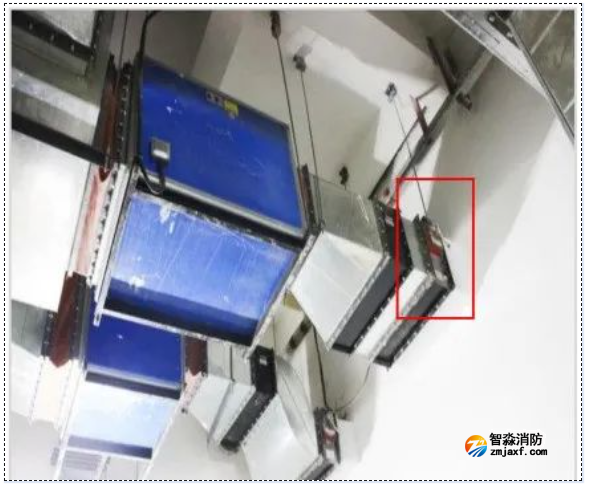

3）排煙風機入口處。

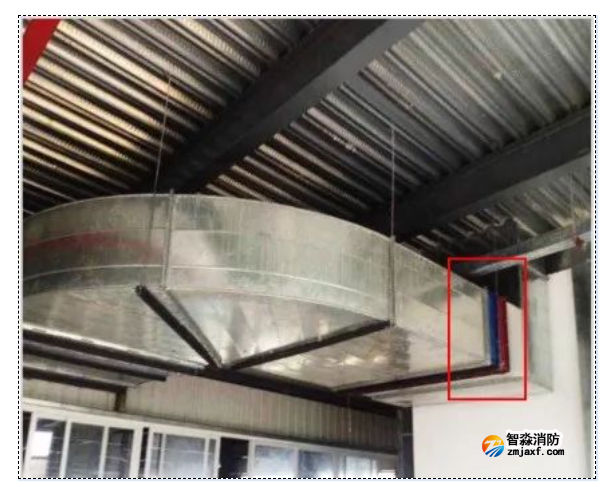

4） 穿越防火分區處。

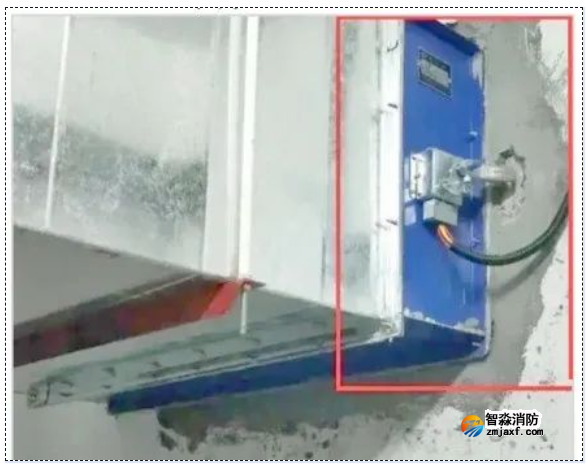

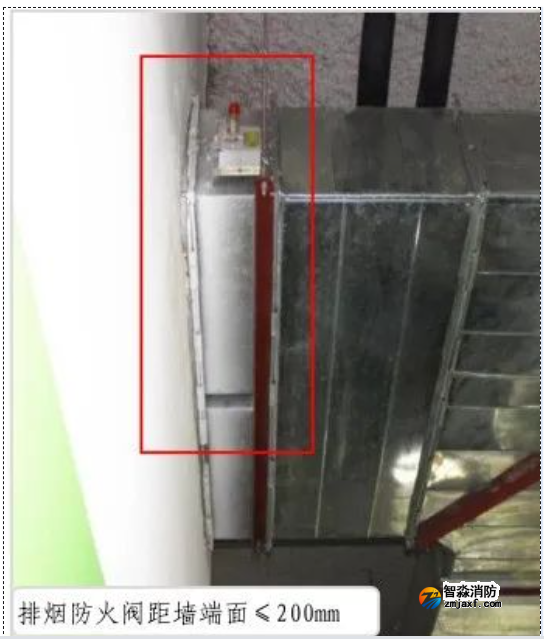

補充，排煙防火閥的安裝應符合下列規定：5）閥門應順氣流方向關閉，防火分區隔墻兩側的排煙防火閥距墻端面不應大于 200mm。

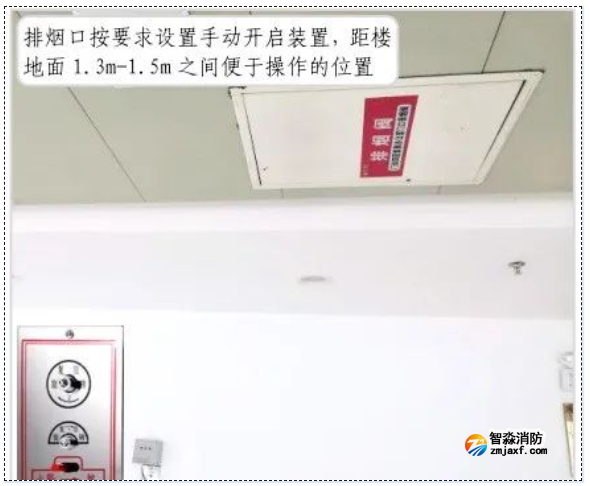

6）常閉送風口、排煙閥或排煙口的手動驅動裝置應固定安裝在明顯可見、距樓地面 1.3m~1.5m 之間便于操作的位置，預埋套管不得有死彎及癟陷，手動驅動裝置操作應靈活。
#2排煙防火閥應連鎖設備
問題描述
280℃排煙防火閥關閉后，不能聯鎖停止補風機。當火勢增大到一定程度時，會導致280℃排煙防火閥關閉時，只能聯鎖停止排煙風機，不能聯鎖停止對應的補風機。因此，會造成建筑進入全面燃燒階段時，補入新鮮的空氣，加劇燃燒的激烈程度。
原因分析
排煙風機前的排煙防火閥熔斷關閉時，信號未能傳遞到相應的補風機，無法連鎖關閉補風機。
規范要求
《建筑防煙排煙系統技術標準》(GB 51251-2017)第 4.5.5 條、第5.2.2條第5款。4.5.5?補風系統應與排煙系統聯動開啟或關閉。5?排煙防火閥在280℃時應自行關閉，并應連鎖關閉排煙風機和補風機。《消防設施通用規范》(GB 55036-2022)第 11.1.5 條(2023 年3月1日起實施)。11.1.5??加壓送風機、排煙風機、補風機應具有現場手動啟動、與火災自動報警系統聯動啟動和在消防控制室手動啟動的功能。當系統中任一常閉加壓送風口開啟時，相應的加壓風機均應能聯動啟動；當任一排煙閥或排煙口開啟時，相應的排煙風機、補風機均應能聯動啟動。
正確做法

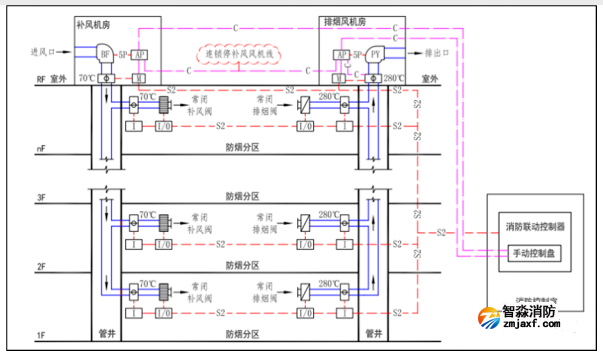

注：排煙防火閥在280℃時關閉后，發出兩路信號，分別給排煙風機。補風機，連鎖停止風機的運行。應對措施及防治指南
1）排煙系統圖中排煙風機、補風機成對示意，或用文字注明相互關系，防止電氣圖紙控制邏輯與設計要求不匹配；2）補風系統應與排煙系統聯動開啟或關閉；3）排煙防火閥在280℃時應自行關閉，并應連鎖關閉排煙風機和補風機；4）電氣設計圖紙應增加聯動控制和控制線的設計、施工措施等內容。
#3排煙閥手動開啟裝置安裝問題
問題描述

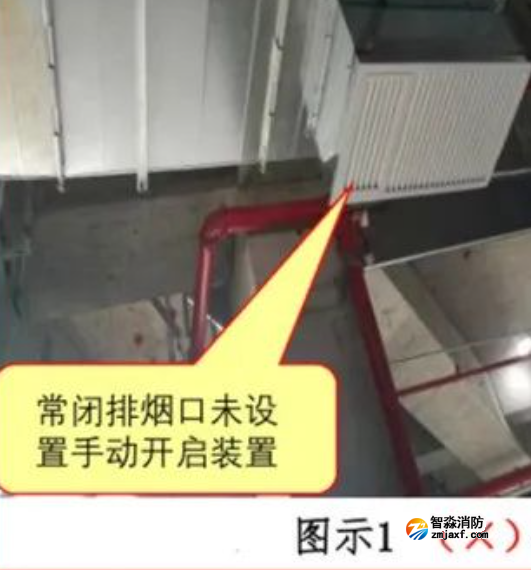

1）設置在頂部的常閉多葉排煙口未設置手動開啟裝置；

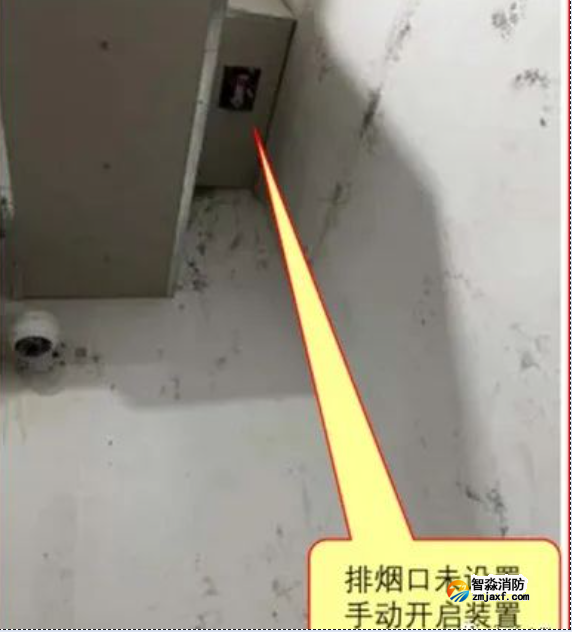

2）火災自動報警系統聯動開啟排煙區域的排煙閥或排煙口，未在現場設置手動開啟裝置；

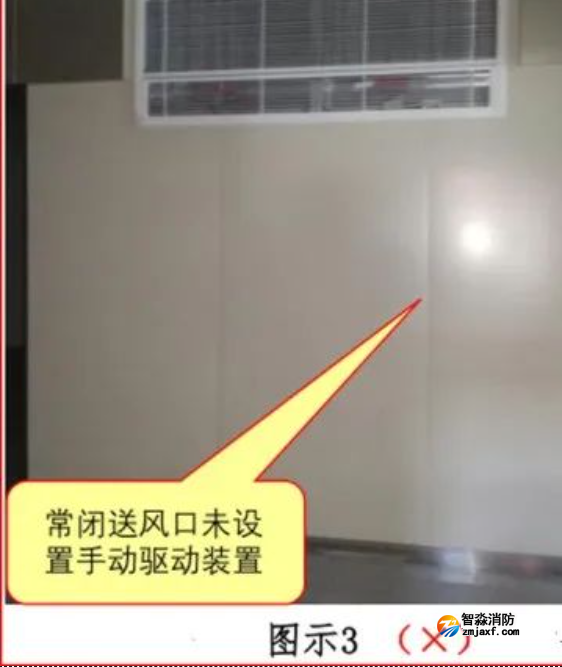

3）常閉送風口未設置手動驅動裝置；

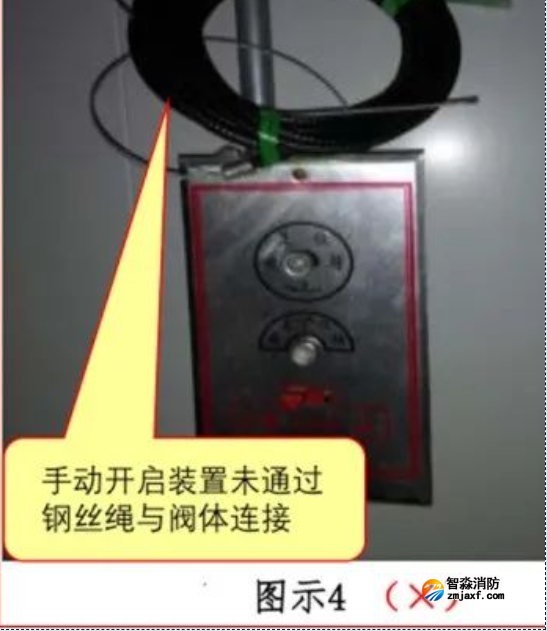

4）排煙閥遠程執行機構手動開啟裝置未通過鋼絲繩與閥體連接，導致不能手動操作。
原因分析
1）設計圖紙未注明手動執行機構的位置；2）責任主體對手動執行機構重要性的認識不夠，尤其是施工人員容易疏忽遺漏。
規范要求

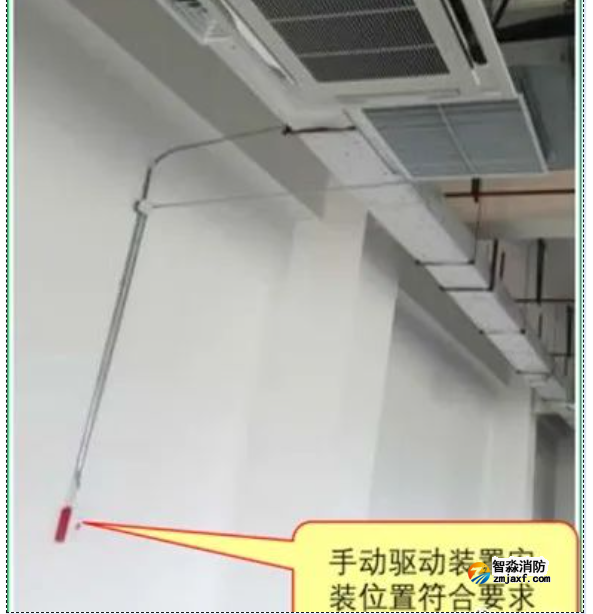

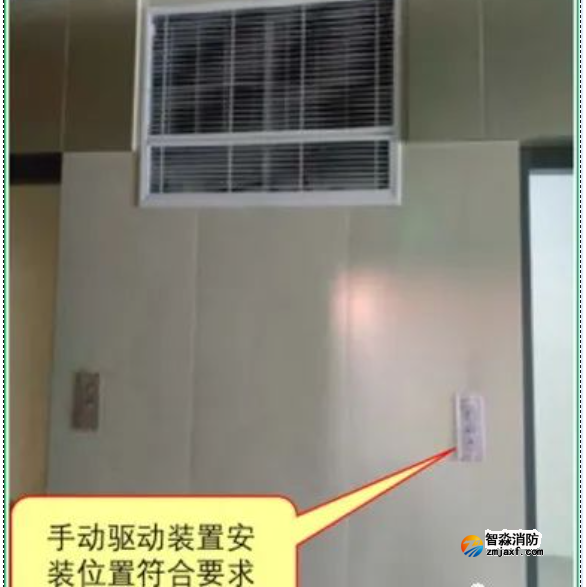

《建筑防煙排煙系統技術標準》(GB 51251-2017)第4.4.12條第4款、第6.4.3條4?火災時由火災自動報警系統聯動開啟排煙區域的排煙閥或排煙口，應在現場設置手動開啟裝置。6.4.3?常閉送風口、排煙閥或排煙口的手動驅動裝置應固定安裝在明顯可見、距樓地面1.3m～1.5m之間便于操作的位置，預埋套管不得有死彎及癟陷，手動驅動裝置操作應靈活。
正確做法

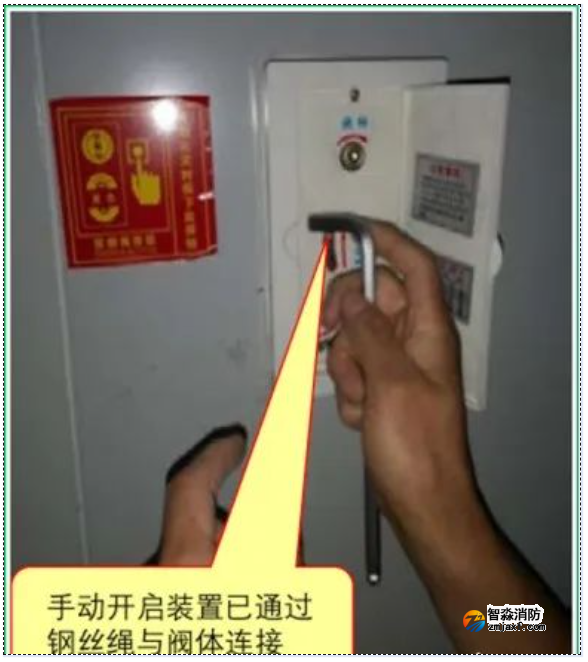

應對措施及防治指南
1）責任主體要對排煙閥、常閉送風口保持關注，發現圖紙未標注的應及時與設計方確認；2）設計圖紙?jiān)谄矫鎴D上需標出常閉送風口、排煙閥或排煙口等手動執行機構的位置，每個常閉送風口、排煙閥（口）應設置相應的手動開啟裝置，其安裝高度距地為1.3～1.5m。
