青鳥JBF5141C輸入/輸出模塊
一、JBF5141C輸入/輸出模塊概述
JBF5141C輸入/輸出模塊是青鳥消防股份有限公司開發的可實現輸入檢測，多種方式輸出的控制模塊。該模塊主要用于消防聯動控制系統?？刂坡?lián)動設備動作并接收聯動設備動作后的應答信號從而判斷被控設備是否動作，同時可對被控設備與模塊的輸入端和輸出端連接線路狀態進行監測。在使用過程中消防聯動控制器發出命令，通過輸入/輸出模塊啟動或停止與該模塊連接的（如防火卷簾門、送風閥、排煙閥等）外部設備，同時監測外部設備工作狀態。
二、JBF5141C輸入/輸出模塊工作原理
模塊內嵌微處理器，微處理器實現與火災報警控制器（聯動型）通訊、輸出控制、輸入信號狀態判斷、輸入和輸出線路故障檢測、狀態指示燈控制。模塊占用一個編碼地址，編址范圍與協議相關，11S協議編址范圍1-200，62S協議編址范圍1-252。模塊接收火災報警控制器（聯動型）的啟動命令，輸出繼電器動作并點亮對應的“輸出動作”指示燈；在接收到外接設備傳來的應答信號后，將信息傳送到火災報警控制器（聯動型）并點亮“輸入動作”指示燈。
三、JBF5141C輸入/輸出模塊功能特點
內置微處理器。
采用SMT表面貼裝工藝。
具有一組無源繼電器輸出觸點。
通信采用二總線技術，無極性要求。
施工中應使用雙絞線，導線截面積不小于1.0mm2。
回路信號處理電路與輸入輸出檢測信號處理電路實現電氣隔離，模塊穩定性高，抗干擾能力強。
電子編碼方式，可通過專用電子編碼器編址。
本模塊采用易于客戶施工、維護的插拔式結構。先安裝底座，線路檢查完成后再裝主體進行開通調試。
具備狀態監測和多種故障檢測功能。

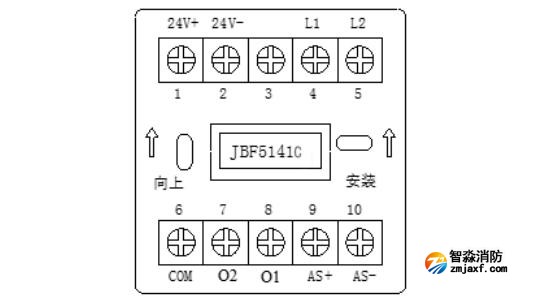

四、JBF5141C輸入/輸出模塊接線圖
L1（端子4）、L2（端子5）：接回路總線，無極性，有總線信號接入模塊即可正常工作。
24V+（端子1）、24V-（端子2）：接24V電源，實現24V電壓檢測和線路檢測功能設計。
AS+（端子9）、AS-（端子10）：接應答（無源觸點）。必須并聯10KΩ終端電阻。
COM（端子6）是繼電器觸點公共端，O2（端子7）是常閉觸點，O1（端子8）是常開觸點。

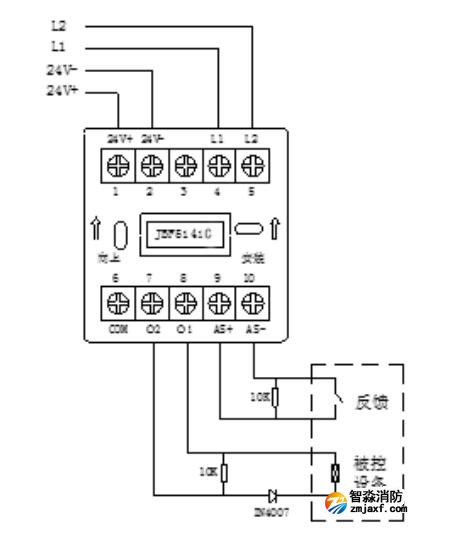

JBF5141C有源輸出接線圖：
O2（端子7）O1（端子8）為有源輸出接線端子，在被控設備終端并聯10KΩ電阻，用于檢線功能；O2（端子7）輸出正向串接二極管到被控設備電源正端，O1（端子8）輸出接被控設備負端。模塊啟動后O2（端子7）輸出電源正，O1（端子8）輸出電源負。
24V+（端子1）接24V供電電源正，24V-（端子2）接24V供電電源負，提供被控設備供電電源。具體接線見下圖。

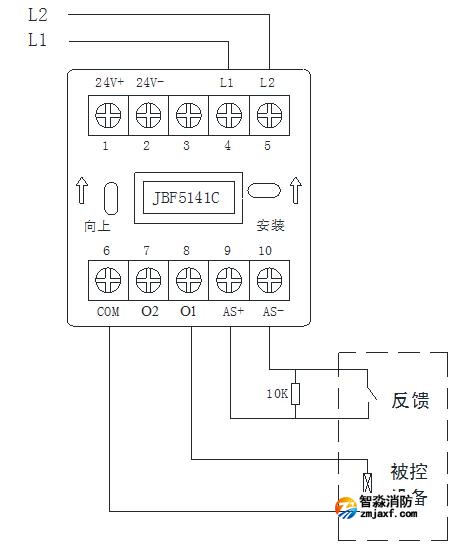

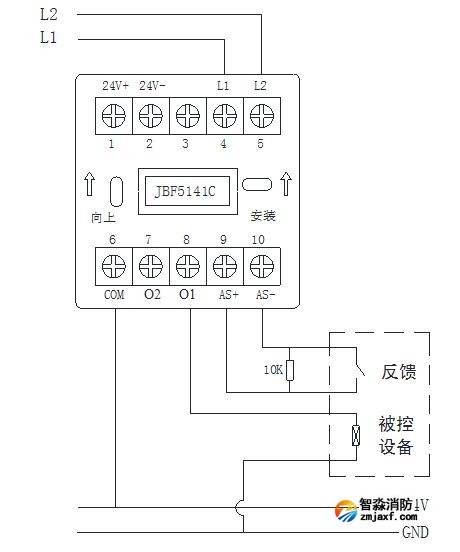

JBF5141C無源輸出接線圖：
該模塊提供純繼電器觸點輸出功能，具有獨立物理常開和常閉觸點輸出功能，COM（端子6）是繼電器觸點公共端，O2（端子7）是常閉觸點，O1（端子8）是常開觸點，模塊啟動后常閉觸點斷開，常開觸點閉合，可用該觸點實現無源和有源接電的單獨控制。
