濕式報警閥是一種只允許水流入濕式滅火系統的單向閥，在規定壓力、流量下驅動配套部件報警。火災發生時，閉式噴頭探測火災，受熱開啟滅火；水流經過濕式報警閥組，濕式報警閥啟動，經過延遲器延時后，水力警鈴和壓力開關動作；壓力開關連鎖消防水泵啟動，同時向控制中心發出報警信號。

本文分述濕式報警閥的功能及結構原理，及其主要應用。

第一章 濕式報警閥的功能及結構原理

一、視頻分解

自動噴水滅火系統-濕式報警閥

自動噴水滅火系統應設報警閥組，濕式系統采用濕式報警閥。

濕式報警閥是一種只允許水流入濕式滅火系統的單向閥，在規定壓力、流量下驅動配套部件報警。火災發生時，閉式噴頭探測火災，受熱開啟滅火；水流經過濕式報警閥組，濕式報警閥啟動，經過延遲器延時后，水力警鈴和壓力開關動作；壓力開關連鎖消防水泵啟動，同時向控制中心發出報警信號。

三、結構原理：

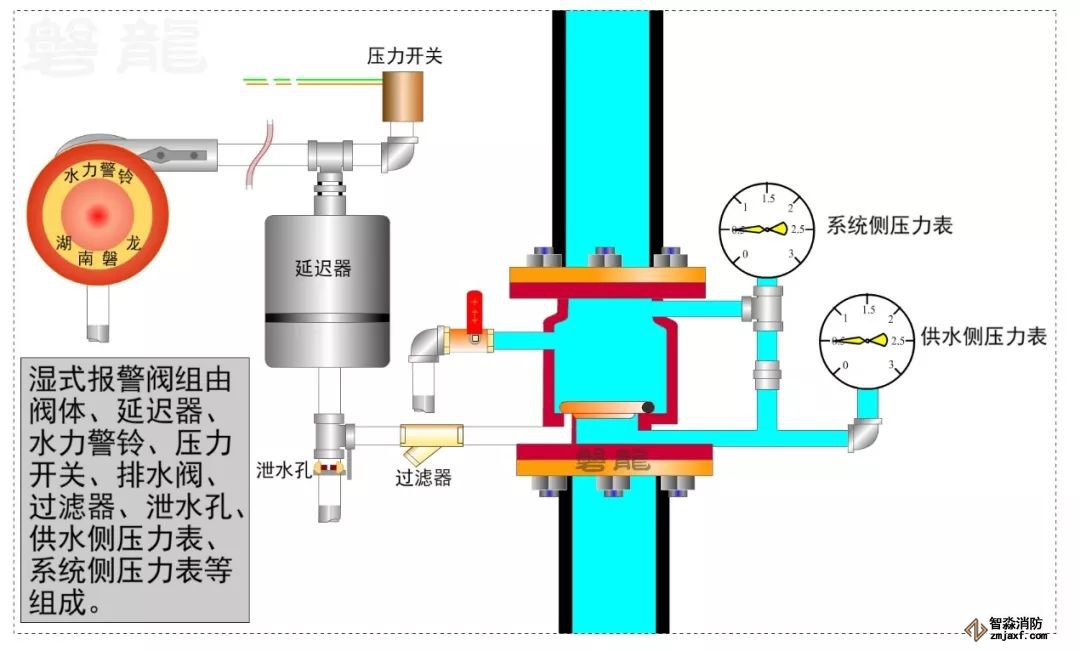

1、濕式報警閥組由閥體、延遲器、水力警鈴、壓力開關、排水閥、過濾器、泄水孔、供水側壓力表、系統側壓力表等組成。閥體被座圈和閥瓣分成上、下兩腔，上腔(系統側)與系統管網相通，下腔(供水側)與水源相通。座圈上有多個溝槽小孔，溝槽小孔與報警水道相通。準工作狀態時，溝槽小孔被閥瓣封閉，水流不能進入報警水道。閥體上設有補償器(類似小孔單向閥)，當系統側管網有微小滲漏或水源壓力有波動時，可以通過補償器平衡閥體的上下腔壓力，避免誤報警。

2、當灑水噴頭開放時，報警閥的系統側壓力降低，水流推動閥瓣開啟，進入系統側管網。同時，水流經溝槽小孔進入報警水道，少部份水流通過泄水孔排放，大部分水流進入延遲器。當延遲器蓄滿以后，水流推動水力警鈴報警，同時壓力開關輸出開關觸點信號，連鎖消防水泵。

注：延遲器可以進一步防止水流波動引起的誤動作，閥瓣誤動以后，會自動復位，在延遲器蓄滿以前，水可以經泄水孔放空。

第二章 濕式報警閥的應用

一、一個濕式報警閥組控制的噴頭數不宜超過800只。

二、保護室內鋼屋架等建筑構件的閉式系統，應設獨立的報警閥組。

為鋼屋架等建筑構件建立的閉式系統，主要用于鋼屋架的防火冷卻，功能與用于撲救地面火災的閉式系統不同，為便于分別管理，規定單獨設置報警閥組。

三、串聯接入濕式系統配水干管的干式、預作用、雨淋等其他系統，應分別設置獨立的報警閥組，其控制的噴頭數計入濕式閥組控制的噴頭總數。

四、每個報警閥組供水的最高與最低位置噴頭，其高程差不宜大于50m。

規定本條的目的，是為了控制高、低位置噴頭間的工作壓力，防止其壓差過大。當滿足最不利點處噴頭的工作壓力時，同一報警閥組向較低有利位置的噴頭供水時,系統流量將因噴頭的工作壓力上升而增大。限制同一報警閥組供水的高、低位置噴頭之間的位差，是均衡流量的措施。

五、報警閥組宜設在安全及易于操作的地點，報警閥距地面的高度宜為1.2m。安裝報警閥組的部位應設有排水設施。

六、連接報警閥進出口的控制閥應采用信號閥，當不采用信號閥時，控制閥應設鎖定閥位的鎖具。

七、水力警鈴的工作壓力不應小于0.05MPa，并應符合下列規定：

1 應設在有人值班的地點附近或公共通道的外墻上；

2 與報警閥連接的管道，其管徑應為20mm，總長不宜大于20m。

八、報警閥組安裝的位置應符合設計要求；當設計沒有要求時，應符合下列規定：

報警閥組應安裝在便于操作的明顯位置，距室內地面高度宜為1.2m，兩側與墻的距離不應小于0.5m，正面與墻的距離不應小于1.2m；報警閥組凸出部位之間的距離不應小于0.5m.
