消火栓系統

廣州電視塔是目前已建成的世界第一高電視觀光塔，塔上既要承擔電視、廣播等重要發射任務也要承擔大量人流的觀光需要，消防安全非常重要。奧雅納工程顧問最初提出的塔樓消防系統方案是采用分段接力臨時高壓系統設計，后經廣州市設計院建議改為采用常高壓系統設計。整個消防系統采用一個高于《高規》要求，安全度很高的水消防系統。

消防水源

本項目從西邊的藝苑西路和南邊的雙塔路的規劃市政給水環網上各引入一條DN300進水管，在室外形成環網，并在地下室設置612立方米的消防水池，在塔樓上部設540立方米的消防水池。

消防用水量

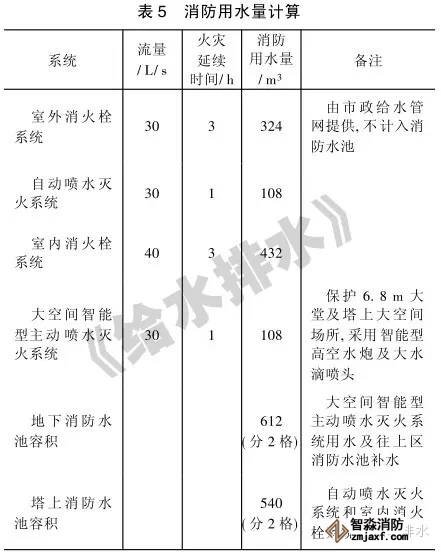

消防用水量按照相關消防規范計算如表5。

室外消火栓布置

室外消火栓直接利用市政管網雙路供水，在室外形成環網。各消火栓間距不超過120米。并配合水泵接合器的位置布置。

室內消火栓系統

水池和泵房的布置

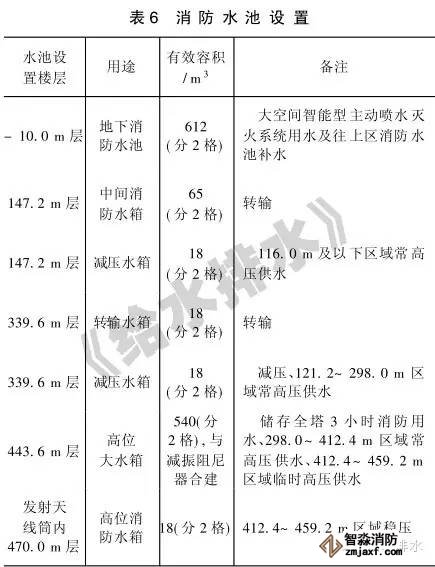

消防水池設置見表6。

-10.0米層設有消防水泵房，147.2米層及334.4米層分別設有轉輸水泵房，443.6米層設有臨時高壓供水加壓水泵房。所有地下消防水池、屋頂及接力消防水箱水池均采用兩格設置，當一個水池清洗或發生故障時系統仍能正常工作。地下消防水池存儲了所有室內消防用水、大空間智能型主動噴水滅火系統用水及部分室內消防延續用水，可在室內市政消防用水無法供應時或滅火時間超過三小時仍要延續供水時仍能繼續供水。塔頂高位消防大水箱（270m³*2）創新地設計為兼做減振阻尼器（TMD+AMD）的一部分。這樣設計既未另增加結構的重量，又滿足了將一次消防用水量存儲于屋頂?shù)脑O(shè)計要求。塔頂高位消防大水箱（270m³*2）兼減振阻尼器（TMD+AMD）的示意圖如圖4。

系統分區和管網布置

412.4米以下的區域（包括地下室、裙樓）室內消火栓系統采用常高壓給水系統。利用設置在443.6米的540立方米的消防水池及在334.4米、147.2米層的減壓水箱和多組減壓閥分別提供1～8區室內消火栓的水量和水壓。消防時，消火栓系統不需采用碎玻啟動，自動噴水滅火不需采用濕式報警閥壓力開關啟動，無論發生停電，水泵故障，操作控制系統失靈等情況，系統仍可安全運行，系統安全度高。系統的豎向分區保證最不利點的靜水壓力不超過0.80 MPa，并且在消火栓栓口的動水壓力超過0.50 MPa的區域，室內消火栓采用減壓穩壓消火栓。

412.4米以上9區的室內消火栓系統采用臨時高壓供水系統，利用設置在443.6米的540立方米的消防水池和高區消火栓加壓泵組提供水量和水壓；并在發射天線筒內473.7米的標高高度設置18立方米的高位水箱，提供系統的初期用水量。

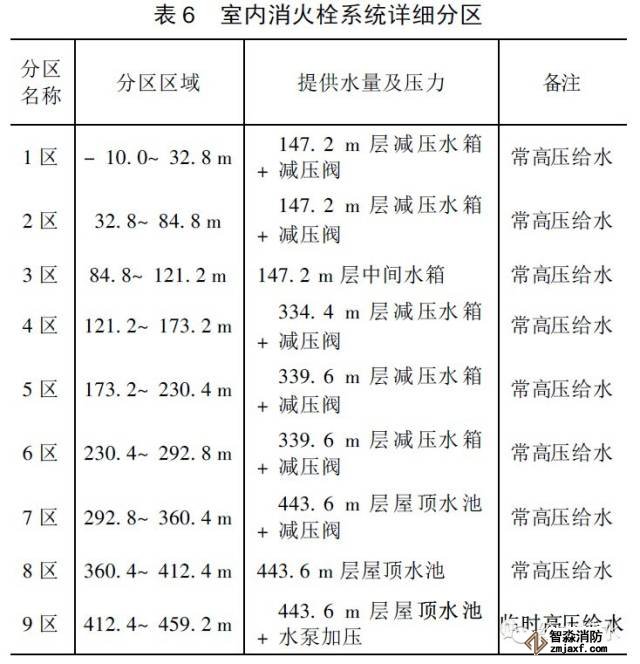

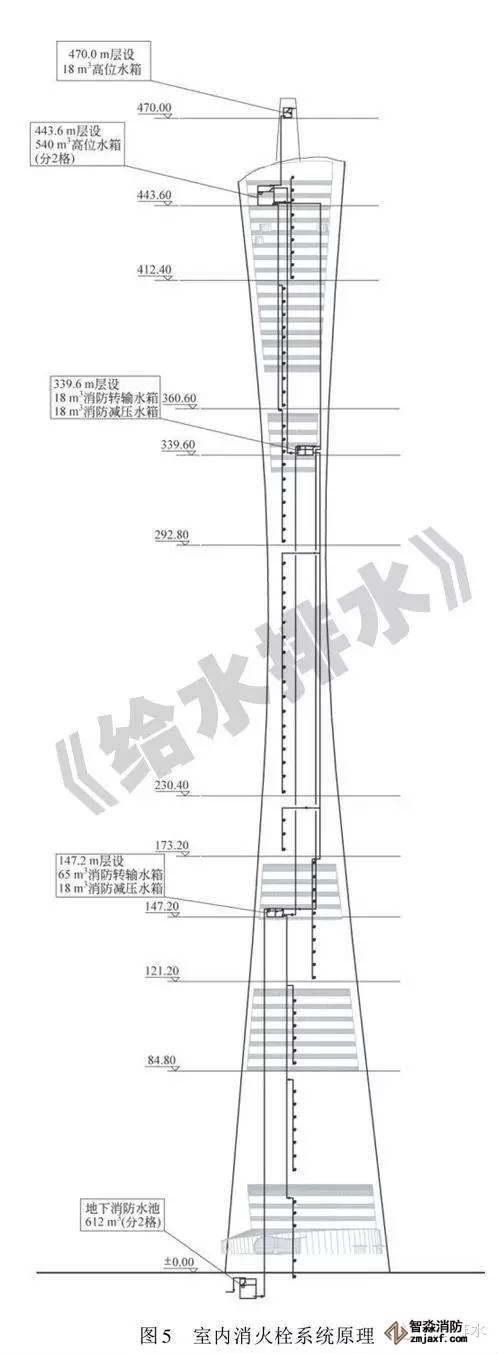

室內消火栓系統詳細分區如下表6,系統圖見圖5。

室內消火栓的供水管網在各區域均形成環狀，以提高系統的供水安全性。

低區的水泵接合器直接供水到管網，共設3套，每套水泵接合器的設計流量按15升/秒計算；高區的水泵接合器則將室外消防車的補水接至消防水池，利用消防轉輸加壓泵加壓提供，共設3套，每套水泵接合器的設計流量按15升/秒計算。消防系統的檢修閥門均采用信號閥門，閥門的開閉均可由消防控制中心進行實時監控，防止誤關閉及人為破壞。

消火栓布置

所有各層均設置室內消火栓，消火栓按規范要求安裝于各樓層及其消防電梯前室、疏散電梯前室、地下室和明顯便于取用的地方；每支水槍流量為5升/秒，水槍充實水柱不少于13米，消火栓的間距保證同層相鄰兩個消火栓的水槍充實水柱同時到達室內任何部位。消火栓箱的間距不大于30米，保護距離不大于25米。

消火栓選用單門組合箱：栓口直徑為65毫米；每個消火栓均配置水帶和水槍，水槍噴嘴口徑為19毫米，水帶長度為25米；消防自救卷盤將設置于消火栓箱內，自救卷盤的栓口直徑為25毫米，膠帶內徑為19毫米，噴嘴口徑為6毫米。消防前室的消火栓也設置簡易單門組合箱：箱內配置與前述基本相同，設2根12.5米長的水帶，但不含自救卷盤。

系統的控制

采用臨時高壓給水系統的每個消火栓箱內均設消火栓水泵啟動按鈕及在消火栓外的旁邊均設置手動報警按鈕；火警時，按下水泵啟動按鈕自動開啟室內消火栓水泵將火警警報訊號送至消防控制室，而觸動手動報警按鈕則將火警警報訊號送至消防控制室并啟動火警警鐘；消火栓水泵也可由消防水泵房及消防控制室的啟動/停止按鈕控制。

采用常高壓給水系統的每個消火栓旁邊均設置手動報警按鈕，不設消火栓水泵啟動按鈕；火警時，按下手動報警按鈕以達到將火警警報訊號送至消防控制室并啟動火警警鐘。

系統管材

當工作壓力£1.6MPa時，采用熱鍍鋅內涂塑鋼管，絲扣或溝槽式卡箍連接；

當工作壓力>1.6MPa時，采用熱鍍鋅加厚內涂塑鋼管，溝槽式卡箍連接。

自動噴水滅火系統

自動噴水滅火系統也與消火栓系統一樣采用了一個了高于《高規》要求，安全度很高的常高壓系統自動噴水滅火系統。

系統設置部位及要求

各區域包括辦公室、商場、公共區域、走道、電梯大堂、樓梯間、餐廳、廚房、地下室停車庫及空調機房、水泵房、（小于5 平方米的衛生間和不宜用水撲救的地方除外）等均設置自動噴水滅火裝置。所有疏散樓梯及電梯機房等規范未要求設噴淋保護的區域也加設噴淋保護。另根據消防性能化設計要求，在觀光電梯設有電梯門的外側加設K=200的快速響應噴淋頭保護，噴頭間距為2米，延續時間1小時。

噴淋系統按中危險II級設計，作用面積160平方米，設計噴水強度8升/分鐘·平方米，每個報警閥控制的噴頭數量不超過800個。

噴頭作用溫度及類型的選擇，按不同建筑設計用途而定；廚房灶位上方選用93°C玻璃球閉式噴頭（K=80）；其余部分均采用快速響應噴頭（K=80），其中有吊頂部位選用68°C吊頂型快速響應噴頭（當?shù)蹴攦?nèi)凈空大于800mm時，在吊頂內加設68°C快速響應噴頭），地下停車庫及無吊頂區域選用68°C快速響應噴頭，并向上安裝。

水池和泵房的布置

消防水池（箱）及消防轉輸水泵與室內消火栓系統共用。

統分區及管網

在407.2米以下的區域自動噴水滅火系統采用常高壓供水系統，利用設置在443.6米的540立方米的消防水池及339.6米、147.2米的分區減壓水箱和多組減壓閥組提供1～8自動噴水滅火系統的水量和水壓。

在407.2 米以上區域的自動噴水滅火系統采用臨時高壓供水系統，利用設置在443.6米的540立方米的消防水池和高區消噴加壓泵組提供水量和水壓；并在發射天線筒內473.3米處設置18立方米的穩壓水箱，提供系統的初期用水量。

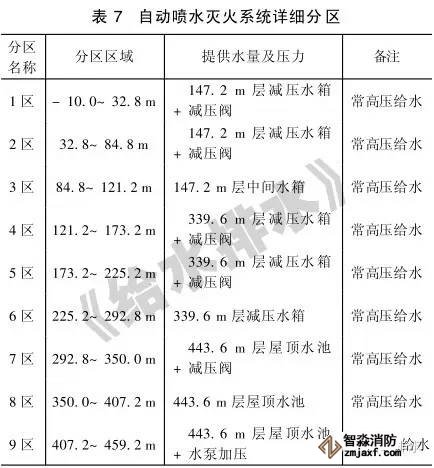

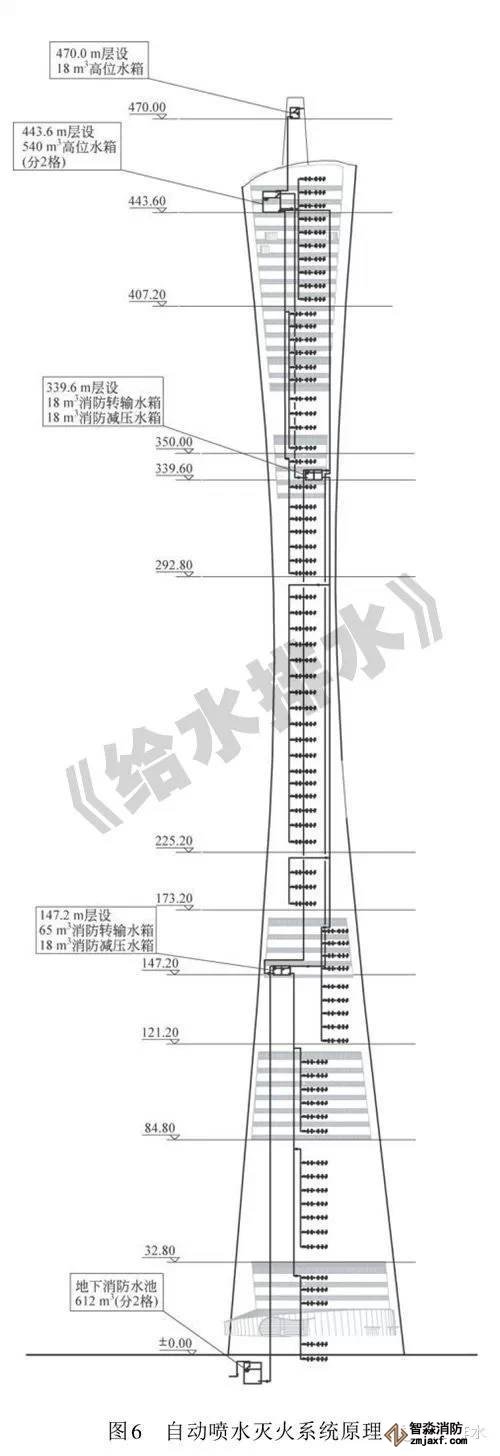

自動噴水滅火系統的詳細分區如下表7，系統示意見圖6。

水泵接合器設置于首層室外，每套水泵接合器的設計流量按15 升/秒計算；高、低區各設兩套。低區水泵接合器直接供水至管網（濕式報警閥前）。高區水泵接合器直接接入低區轉輸管網，并在121.2米、220.2米和334.4 米標高層預留手抬消防接力泵的接口。

系統的控制

系統內設有水流指示器、信號閘閥、壓力開關等輔助電動報警裝置。自動噴水系統按防火分區布置，每個防火分區分別設水流指示器、信號閘閥及末端試水裝置或排水裝置。當火災發生時，失火層的水流指示器被觸動，有關訊號送至消防控制室而發出警報。同時濕式報警閥的壓力開關動作，將有關訊號送至消防控制室；如采用臨時高壓給水系統，在將有關訊號送至消防控制室的同時發出信號自動啟動噴水水泵提供噴淋用水滅火。

因121.2米、334.4 米減壓水箱與443.6米高位大水箱均與消火栓系統合用，而兩個系統的火災延續時間不同，特在這三個水箱自動噴水滅火系統出水管處設置了電動閥門，可由消防控制中心在適當時后遙控關閉自動噴水滅火系統。

系統管材

當工作壓力£1.6MPa時，采用熱鍍鋅內涂塑鋼管；DN50及以下采用絲扣連接，DN50以上采用溝槽式卡箍連接；當工作壓力>1.6MPa時，采用熱鍍鋅加厚內涂塑鋼管，溝槽式卡箍連接。

大空間智能型主動噴水滅火系統

6.8米層入口大堂的層高11.2 米，為玻璃斜屋面，為保證建筑造型和滅火效果，在入口大堂的位置采用了大空間智能型主動噴水滅火系統。系統選用智能型高空水炮滅火裝置。系統利用設置在-10.0米層的地下消防水池，采用智能型高空水炮系統的加壓水泵加壓提供水量及水壓；系統的穩壓和初期水量由147.2 米的中間消防水箱減壓后提供。系統按6個水炮同時啟動，每個水炮的流量為5升/秒，滅火持續時間為1小時，流量為30升/秒；最不利點噴頭的工作壓力不小于0.6MPa，噴頭保護半徑為20米。每個噴頭前均設置水平安裝的電磁閥。在首層室外設置2個水泵接合器，每個接合器的設計流量按15 升/秒計算。

422.8米的大空間設置了配置標準型大空間智能滅火裝置的大空間智能型主動噴水滅火系統。系統按4個噴頭同時啟動，每個噴頭的流量為5升/秒，滅火持續時間為1小時，流量為20升/秒；最不利點噴頭的工作壓力不小于0.6MPa，噴頭保護半徑為6米。每個噴頭前均設置水平安裝的電磁閥。加壓系統與9區自動噴水滅火系統共用。

氣體滅火系統

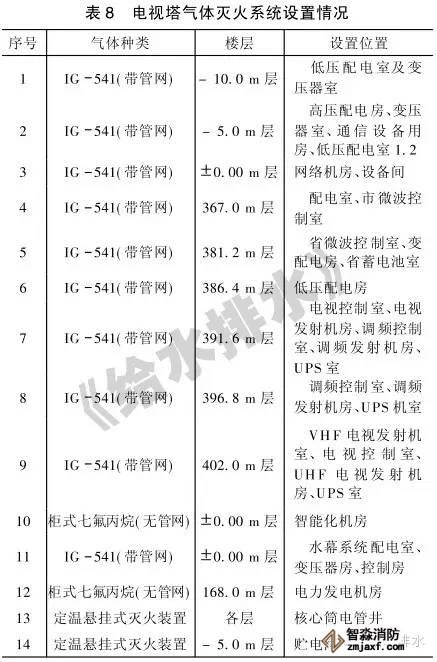

電視塔氣體滅火系統設置情況如下表8。

IG-541潔凈氣體滅火系統的基本設計參數如下：儲存壓力為4.2MPa；設計濃度采用38%；

滅火器配置

按照《建筑滅火器配置設計規范》，按嚴重危險級，電氣配電房等設置必要數量的二氧化碳手提滅火器，其余部分設置必要數量的手提/推車式磷酸銨鹽等干粉滅火器。核心筒電管井設置定溫懸掛式滅火裝置。

消防排水

在消防電梯的井道底部設置集水井，集水井容積不小于2立方米，并設置2臺排水泵，每臺排水泵的流量為10升/秒，水泵由液面高低控制自動啟動或手動啟動。

結語

廣州塔是世界上目前已建成的第一高電視觀光塔，它既是一個超高層建筑，又與通常的超高層建筑有所不同：世界第一高塔；優美而奇特的造型；每一高度都在發生變化的平面；功能層分段設置而非連續設置；所有垂直交通、人員疏散及豎向管線均依賴于其狹窄的中筒等。給排水設計人員所面對的不單是如何將水送上塔排下塔的問題，更重要的是如何設計好一個安全可靠的水消防系統，以保證在任何不利情況下都能及時撲滅火災，保障人民的生命財產安全。在設計人員的共同努力下，在消防部門及專家的指引下，一個世界獨創的、具較高安全度的超高層建筑水消防系統——屋頂高位消防大水箱與減振阻尼器（TMD+AMD）兼用的常高壓水消防滅火系統終于設計建造完成，并將接受檢驗。廣州塔的高度終將被超越，希望其設計建造的技術及經驗?zāi)転槌秸咛峁┙梃b。
