根據低壓配電系統中不同的接地位置，主要分為3種系統，分別是TN系統、TT系統、IT系統。
這里的第一個字母指的是電源端接地點對地的關系，其中T表示直接接地；I表示不接地或通過阻抗接地；第二個字母指的是電氣設備端的外露可導電部分與地關系，其中T表示與電源接地點無連接的單獨直接接地；N表示直接與電源系統接地點或與該點引出的導體連接。
以通過單詞輔助記憶，注意是法文哦。T-來自法文Terre,接地的意思，等同于earth。同樣的，I- isolated隔離、N-neutral中性的、C-combined合并的、S-separated分開的。
（1）功能接地和保護接地
在工程設計中，幾乎每個項目都有接地設計，接地方式千變?nèi)f化，但都離不開下面兩種：
1）功能接地
低壓系統（400/230V）的接地是典型的功能性接地，其目的是為項目中的單相負荷需要單相（220V）電源。美標的是208/120V。
2）保護接地
電氣設備里不帶電的電氣設備的金屬外殼、電氣設施或裝置的金屬構件和支架、雷電防護裝置、防靜電的工藝設備和管道等等的接地，其目的是為了保護人員的安全或設備的安全運行。
（2）常用的接地系統
1）TN-S系統
從電源側，整個系統的中性線（N）和接地線（PE）都是分開敷設。

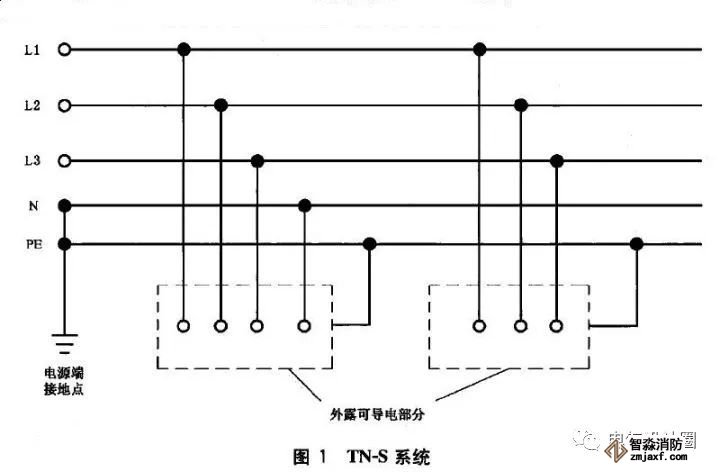

電源側（如10/0.4kV變壓器的低壓側中性點）N線和PE線是連在一起，當引向配電系統或用電設備時，完全獨立。圖1中，左下邊虛線框可以理解為配電設備，不僅需要N線也需要PE線；右下邊虛線框可以理解為電動機，不需要N線只需要PE線。
2）TN-C系統
整個系統的中性線（N）和接地線（PE）都是合二為一。

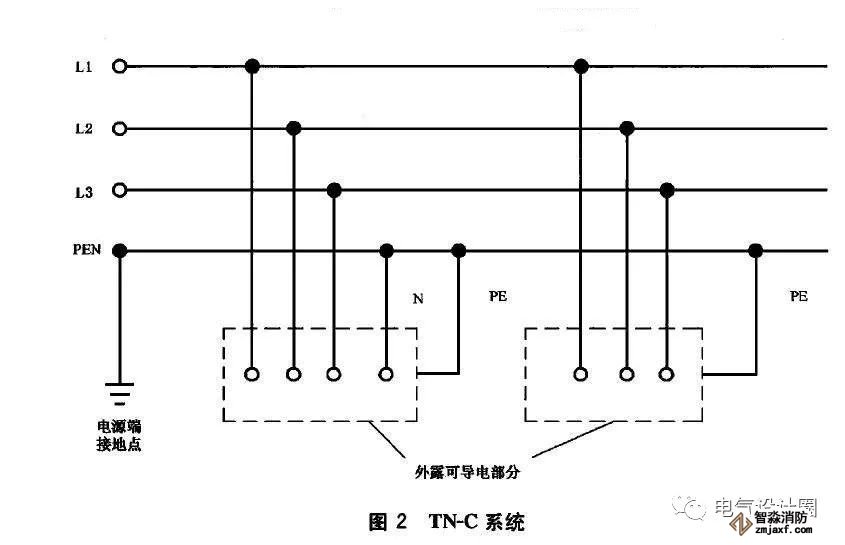

電源側（如10/0.4kV變壓器的低壓側中性點）N線和PE線是連在一起形成PEN，當引向配電系統或用電設備時，也是連在一起。圖2中，左下邊虛線框可以理解為配電設備，只是在設備處把N線和PE線分開；右下邊虛線框可以理解為電動機，從PEN線上分出了一根PE線。
3）TN-C-S系統

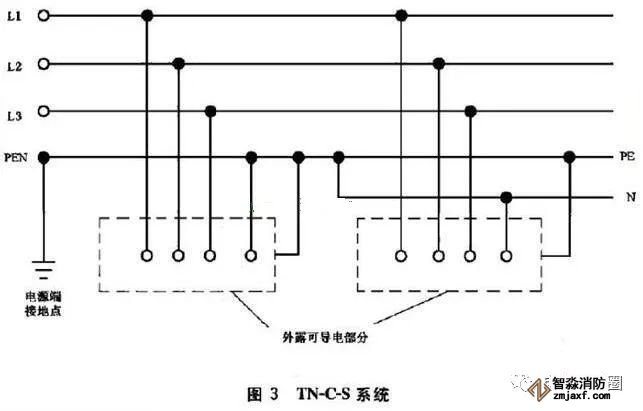

在變電所內中性線（N）和接地線（PE）是合二為一，在受電端PEN線可以是分開也可以是合在一起。
（3）接地系統的優缺點
1）TN-S系統
PE線沒有 電流，對弱電設備干擾很小，降低了電擊和火災危險。
2）TN-C系統
節省一根導體及相應的絕緣材料，但安全水平較低。如果單相回路的PEN線斷線，設備外殼帶電，容易電擊致死；PEN線有電流流過，對電子設備容易產生干擾。
3） TN-C-S系統
兼顧TN-S和TN-C系統的優點，但系統不統一，容易產生混亂。
（4）設計舉例

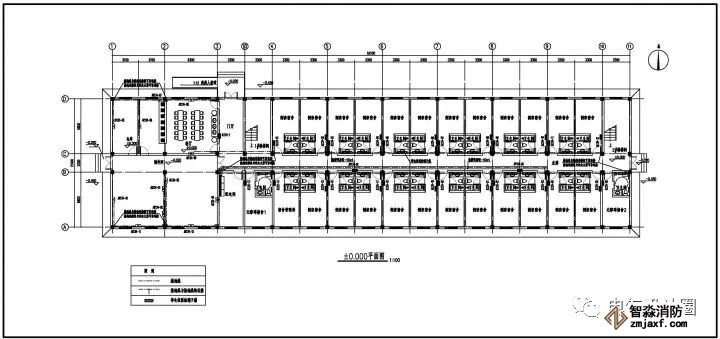

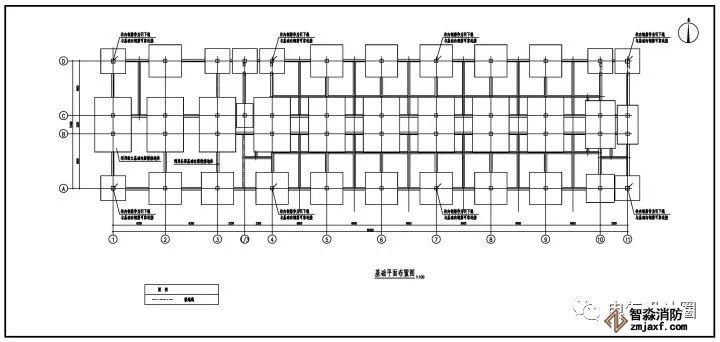

1）辦公樓或宿舍里的接地

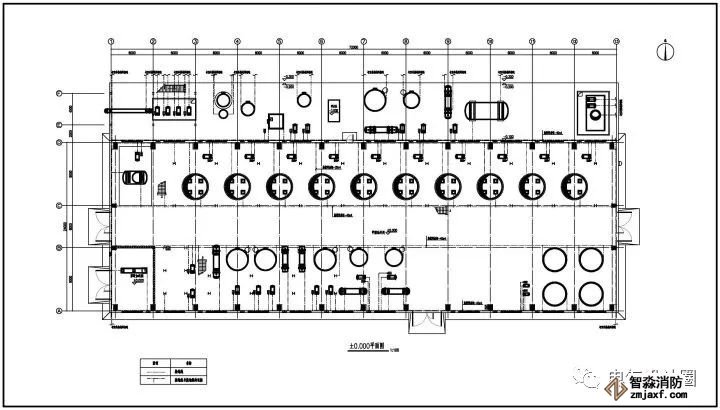

2）廠房設備的接地
注：一般情況下，功能性接地是系統設計開始的時候就已經確定，大家在設計時一定要注意保護接地，無論是哪種保護接地，安全都是第一位的，大家做設計時一定要謹記！
