關于弱電橋架的安裝，要懂得計算及工藝

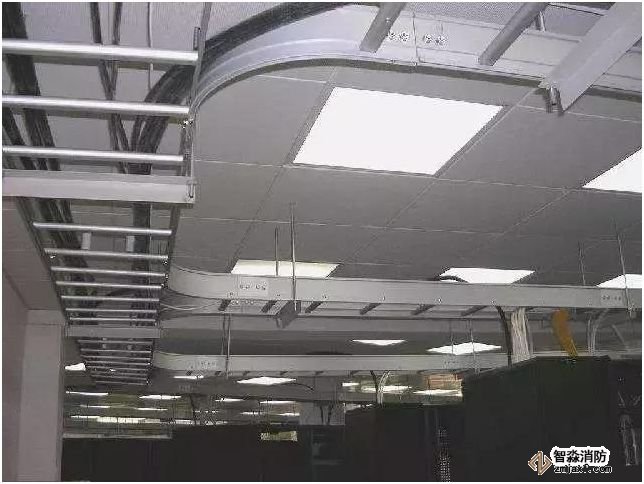

在一個機房項目中，比起造價昂貴、高科技的硬件和軟件，橋架顯的很不起眼，也很少為人關注，但它卻也是整個布線工程中不可缺少的部分。如何選擇合適的橋架呢？可是電纜橋架作為布線工程的一個配套項目,目前尚無專門的規范指導,各生產廠家的規格程式缺乏通用性。因此,設計選型過程應根據弱電各個系統線纜的類型、數量,合理選定適用的橋架。

一、電纜橋架型式及品種的選擇

1、需屏蔽電氣干擾的電纜網路或有防護外部（如：有腐蝕液休，易燃粉塵等環境）影響的要求時，應選用（FB）類槽式復合型防腐屏蔽電纜橋架（帶蓋）。

2、強腐蝕性環境應采用（F）類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用同樣材料，提高橋架及附件的使用壽命，電纜橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

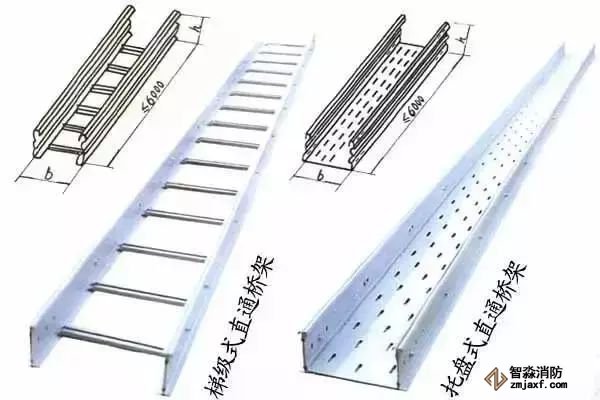

3、除上述情況外，可根據現場環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

4、在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤 。大跨距跨越公共通道時，可根據用戶要求提高橋架的載荷能力或選用行架。

5、大跨距（>3m）要選用復合型橋架（FB）。

6、戶外要選用復合環氧樹指橋架（F）。

二、電纜橋架規格選擇

1、復合環氧樹脂電纜橋架的寬度和高度就按下表選擇，并應符合電纜真充率不超過有關標準規范的規定值，動力電纜可取40-50%，控制電纜可取50-70%，另外需予留10-25%的式程發展余量。

2、各種彎通及附件規格應符合工程布置條件并與橋架相配套。

3、支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。

三、橋架安裝連接明細

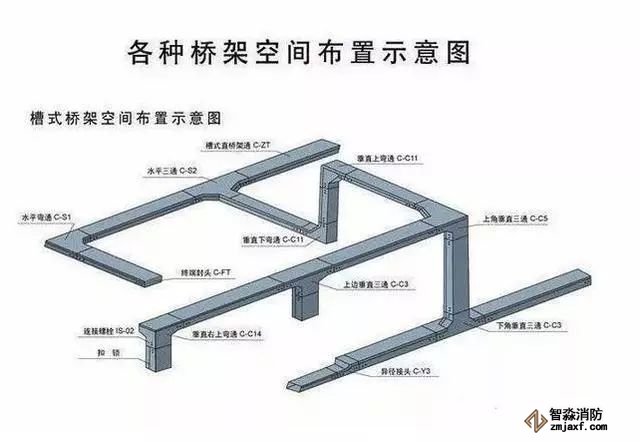

1、橋架材料主材料主要有電纜橋架、橋架彎頭、橋架三通、橋架四通、橋架異徑接頭。輔材有連接片、槽夾、螺絲、接地線、托臂、立柱、支架、螺栓、槽吊碼、吊桿等等；2、橋架安裝①先把螺栓預埋安裝固定好，再用支架、立柱、托臂、吊桿進行安裝；②確定好橋架寬度，放電纜的條數，電纜直接及間距來確定電纜橋架的型號、規格、厚度等；③電纜橋架安裝在高出地面2米以上，與頭頂部頂棚或其他障礙體不應小于0.3米，寬度不能小于0.1米；④電纜橋架水平敷設時，支撐跨度點一般為1.5~2.5米，而垂直敷設時固定點不能大于1.8米，最好每1.5米固定一個支撐點，彎通、三通的地方則需要增加獨立支撐點；

電纜橋架在我國的應用只有十多年,在歐美發達國家也不過是幾十年。在一個機房項目中，比起造價昂貴、高科技的硬件和軟件，橋架顯的很不起眼，也很少為人關注，但它卻也是整個布線工程中不可缺少的部分?？墒请娎|橋架作為布線工程的一個配套項目,目前尚無專門的規范指導,各生產廠家的規格程式缺乏通用性。因此,設計選型過程應根據弱電各個系統線纜的類型、數量,合理選定適用的橋架。

四、電纜橋架型式及品種的選擇

1、需屏蔽電氣干擾的電纜網路或有防護外部（如：有腐蝕液休，易燃粉塵等環境）影響的要求時，應選用（FB）類槽式復合型防腐屏蔽電纜橋架（帶蓋）。

2、強腐蝕性環境應采用（F）類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用同樣材料，提高橋架及附件的使用壽命，電纜橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

3、除上述情況外，可根據現場環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

4、在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤 。大跨距跨越公共通道時，可根據用戶要求提高橋架的載荷能力或選用行架。

5、大跨距（>3m）要選用復合型橋架（FB）。

6、戶外要選用復合環氧樹指橋架（F）。

五、電纜橋架規格選擇

1、復合環氧樹脂電纜橋架的寬度和高度就按下表選擇，并應符合電纜真充率不超過有關標準規范的規定值，動力電纜可取40-50%，控制電纜可取50-70%，另外需予留10-25%的式程發展余量。

2、各種彎通及附件規格應符合工程布置條件并與橋架相配套。

3、支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。

六、對于電纜橋架的支、吊架的配置

1、戶內支、吊短跨距一般采取1.5-3m；戶外立柱中跨距一般采取6m。

2、非直線段的支、吊架配置就遵循以下原則：當橋架寬度<300mm時，應在距非直線段與直線結合處300-600m的直線段側設置一個支、吊架；當橋架寬度>300mm時，除符合下述條件外，在非直線段中部還應增設一個支、吊架。

3、拉擠玻璃鋼電纜橋架多層設置時層間中心距為200，250，300，350mm。

4、橋架直線段每隔50m應予留伸縮縫20-30mm（金屬橋架）。

七、關于線纜橋架的一些計算公式：

電纜橋架是用薄鋼板沖壓而成。其承載能力具有一定的限度。電纜橋架的載荷能力的大小是一個與橋架規格和支撐距離有關的量。對應于同一支撐距離和彎凸變形量，側面高度大的橋架承載能力大，高度小的橋架承載能力小。另外當載荷能力劃、相同時，對于同一規格的電纜橋架，支撐距離小的比支撐距離大的彎曲變形量小。一般情況下電纜橋架每隔l.5～2.0m安裝一組支撐架。

1、線纜橋架的實際荷載量計算G總 = n1*q1+ n2*q2 + n3*q3……nn*qn

公式中：G總為總荷載，q1、q2、q3……qn為每根電纜單位重量（kg/m），n1、n2、n3……nn為相同電纜的根數。（G總

2、電纜橋架寬度的計算

電纜橋架寬度的確定隨著電力電纜和控制電纜工作制的不同而有所區別。由于電力電纜在橋架內一般是單層水平排放，所以其安裝橋架寬度b為：

b = n1*(d1+k1)+n2*(d2+k2)+n3*(d3+k3)+……nn*（dn+kn）

公式中：d1、d2、d3……dn為橋架內各種電纜的外徑，單位為mm；n1、n2、n3……nn為上述同種型號規格電纜的根數；K1、k2、k3……為上述電纜放置時的間距，其值最小應大于電纜直徑的1／4。

八、弱電電纜橋架安裝過程

1、線槽徑路選擇原則：如果還有其他專業的管線，那么就要幾家協調一下，畫一張管綜圖按管綜圖來施工。沒有的話，符合設計要求及施工規范，距離最近，便于安裝維護。

a.根據設計圖紙檢查線槽徑路上所有孔洞是否全部完成，根據現場情況，確定線槽路徑，避免與其他專業的線槽路徑相沖突。

b.在線槽始端至終端找好水平和垂直線，用墨斗在頂棚或墻面彈線。

2、吊架安裝

a.按照每1.5米間距固定原則，在頂棚或墻面上劃出安裝孔位置，鉆孔，敲入膨脹管沖緊。

b.將吊架對準孔位，加上平墊、彈墊再帶上螺桿，一人扶住吊架并同時靠上水平尺把吊架扶水平或垂直，另一人把螺桿固定牢固。

c.在直線段的另外一端用同樣的方法安裝一組吊架。在前后兩組吊架的安裝線槽的平面用尼龍線拉通，尼龍線必須拉緊。再用尼龍線作為基準線調節中間安裝的吊架。吊架與線槽的首端、分支、轉角、接頭及進出線盒處支、吊架固定的位置間距不大于0.5 米。

3、鋼槽安裝

a.線槽的連接應連續無間斷，每節線槽的固定點不應少于兩個。在轉角、分支處和端部均應有固定點，并應緊貼墻面固定。

b.鋼槽直線段連接應采用連接板，用半圓頭螺絲由內向外穿出加上平墊、彈墊螺帽緊固。連接處間隙應嚴密平齊。最后清除鋼槽內雜物，蓋上蓋板。槽蓋應齊全、平整、無翹角。

c.固定或連接線槽的螺釘或其他緊固件，緊固后其端部應與線槽內表面光滑相接。

d.鋼槽進行轉角、分支連接時應采用彎通、二通、三通、四通等進行變通連接，鋼槽末端應加裝封堵板。線槽的出線口應位置正確、光滑、無毛刺。線槽敷設應平直整齊，水平或垂直允許偏差為其長度的2%，且全長允許偏差為20mm。

f.線槽兩端必須做好跨接地線，并留有伸縮余量，地線使用銅編織線;但金屬線槽不能作為設備的接地導體線槽必須單端接地。

4、鋼槽孔洞位置處理

鋼槽在通過墻體或樓板處，不得在墻壁或樓板處連接，也不應將穿過墻壁或樓板的鋼槽與墻或樓板上的孔洞用水泥摸死。應在穿纜后用防火泥封堵，并刷上與墻面相同色漆。

電纜橋架安裝-接地

橋架安裝要求橫平豎直，表面平整，固定可靠，蓋板嚴實，支架排布合理，整齊美觀，橋架跨接線規范；橋架本體要加防松墊圈與支架可靠連接，連接處刮掉油漆。

電纜橋架、母線槽安裝—跨接線

九、大跨距電纜橋架安裝與維護

1、橋架高度為50、100時每端各6只連接孔，高度為150、200時每端各12只連接孔。

2、支撐間距：支撐間距應小于等于載荷曲線允許載荷和支撐跨距。

3、橋架寬度：選擇電纜橋架的寬度時，應留有一定的備用空位，以便為今后增添電纜用。

4、 隔開敷設：當電力電纜和控制電纜較少時，可以在同一電纜橋架安裝，但中間須用隔板將電力電纜和控制電纜隔開敷設。

5、 電纜固定：匯線橋架水平敷設時，橋架之間的連接應盡量設置在跨距1/4處。水平走向的電纜每隔2米左右固定一下，垂直走向的電纜每隔1.5米左右固定一下。
