國泰怡安GK652(B)氣體滅火主機操作步驟說明
注意：開通調試前，請檢查各部件間的連線是否正常。
確認備電及主電接線正確，請勿長時間使用備電運行。
操作前請仔細閱讀控制器說明書。
調試過程：
?、賹F(xiàn)場設備進行編碼處理，各部件不允許重碼，編碼范圍為1~255。以此次配置為例，將感煙探測器編為1，感溫探測器編為2，聲光報警器編為3，緊急啟停按鈕編為4，輸入輸出模塊器件類型設為放氣指示燈，地址編為5。（回路編輯中有詳細步驟）編碼后掛入回路總線。
②、接好主機外接線：回路線，24V輸出線，鋼瓶啟動反饋線，220V電源線。
?、?、開機后，開始主機設置步驟。
正常情況下主機開機界面如下

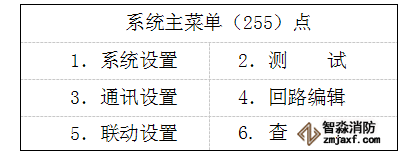

按面板上【功能】鍵進入主菜單

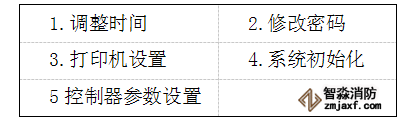

按數字鍵【1】進入系統設置
可進行主機初始化，打印機參數等設置。調試期間可將打印機自動功能關閉。

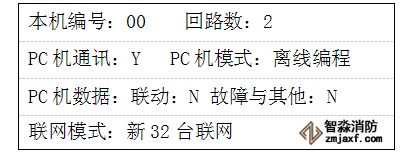

在第5項中可設置本機機號、聯網模式及PC通訊方式。
按【確認鍵】保存

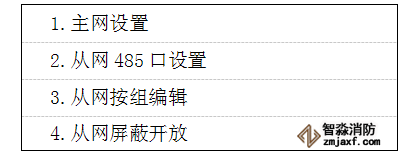

按退出鍵回到主菜單，在主菜單界面下按數字鍵【3】，進入主機通訊設置

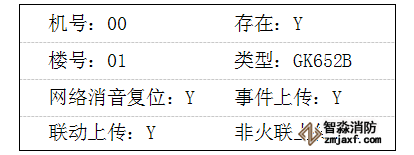

按數字鍵【1】進入主網設置（主網設置為控制器本身及聯網配置）
將光標移動到各數字位置，按數字鍵可進行更改機號及樓號；光標移動到存在位置，按【選擇鍵】選擇Y（Y表示本機存在）；移動到類型位置，按【選擇鍵】進入菜單，下翻選擇型號為【GK652B】（氣滅主機機型）。
按【確認鍵】保存。
按【退出鍵】退到上一層界面，按數字鍵【2】進入從網RS-485口設置
將光標移動到盤號位置，按方向鍵或數字鍵可更改盤號。（系統默認1號盤為聯動盤，不可更改）

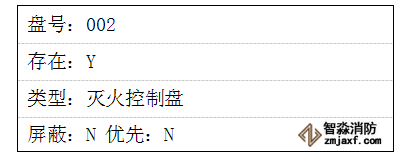

按方向鍵【上】或選擇數字【002】選擇002號盤，將光標移動到【存在】，按【選擇鍵】選擇存在為【Y】。將光標移動到【類型】，按【選擇鍵】進入選擇菜單，選擇【滅火控制盤】。
按【確認鍵】保存。
主網及從網設置完畢，按【退出鍵】回到主菜單。

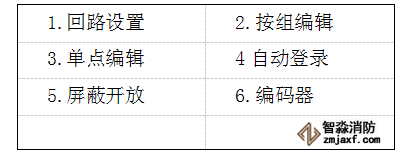

按數字鍵【4】進入回路編輯界面（對回路設備的配置進行編程和查閱）
按數字鍵【1】進入回路設置，移動光標將回路及閃燈選擇為Y，確認保存即可。
返回上層，按數字鍵【2】可進行按組編輯（一組連續類型相同的設備）；
或按數字鍵【3】進入單點編輯（對回路上單個器件進行編程）

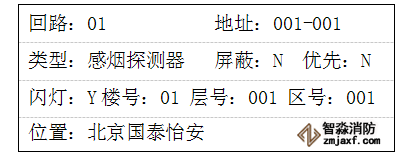

如圖所示，將光標移動到回路，可選擇回路1或2（默認為1）；將光標移動到地址位置，可按數字鍵或方向鍵上/下進行更改。
以此次控制器為例，將感煙探測器設為地址1，即將回路設為01，地址設為001-001，類型按選擇鍵進入選擇界面選擇感煙探測器，屏蔽N、優先、閃燈Y、樓號01、層號001、區號001（對應滅火控制盤滅火分區），位置可不選。按確認鍵保存。
保存完畢后按【方向鍵上】或?qū)⒐鈽艘苿拥降刂肺恢冒础緮?shù)字鍵】選擇001-002，類型選擇為感溫探測器，按確認保存即完成感溫探測器編程。聲光警報器及緊急啟停按鈕同理。
設置輸入輸出模塊時，將地址更改為001-005，類型選擇為放氣指示燈，按確認鍵保存即可。
以上步驟完成后即完成回路編輯工作，按退出鍵返回主菜單界面。

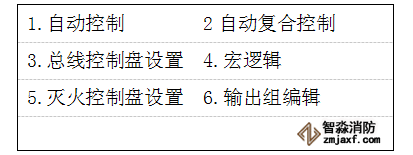

按數字鍵【5】進入聯動編程，

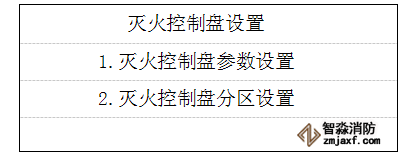

以此工程為例，按數字鍵【5】進入滅火控制盤設置
按數字鍵【1】設置滅火控制盤參數，選擇控制方式為內置邏輯控制，聯動設備啟動時間可自行選擇一半或全部。按確認鍵保存
按數字鍵【2】設置滅火控制盤分區

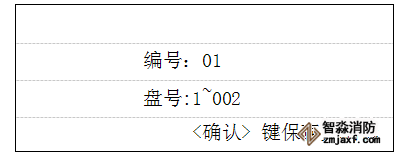

選擇編號01，盤號01~002（從網設置中，2號盤為滅火控制盤），
按確認鍵保存并進行下一步編輯

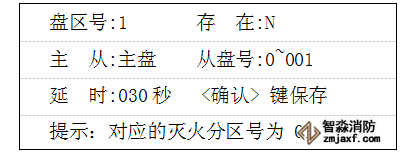

每個滅火控制盤共有4個滅火分區，選擇盤區號1，存在選擇Y，延時可自行選擇，按確認鍵保存即可。
以上步驟完成后，即完成主機編程操作。
退出主菜單后，按主機面板上【自動】鍵，進入主機自動報警設置，按【選擇】鍵可選擇主機自動允許或禁止，按確認鍵保存。按【切換】鍵切換到滅火分區自動設置，按【選擇】鍵選擇分區自動允許或禁止，按【數字鍵】選擇滅火分區區號。按確認鍵保存。
其他設置詳見使用說明書，此說明以工程為范例。有問題電話聯系供應商或者廠家。
