地下車庫人防設計要點、方法總結

大中型汽車庫的庫址，車輛出入口不應少于2個；特大型汽車庫庫址，車輛出入口不應少于3個，并應設置人流專用出入口。各汽車出入口之間的凈距應大于15m 。出入口的寬度，雙向行駛時不應小于7m ，單向行駛時不應小于5m 。

汽車坡道

進入地下汽車庫需要有坡道，坡道可以是直線的、曲線的或二者的結合。坡道設計的重點是確定坡道的位置，數量。大中型汽車庫的庫址，車輛出入口不應少于2個。即：一般設計兩個出入口就夠了。汽車庫的汽車出入口寬度，單車行駛時不宜小于3.50m ，雙車行駛時不宜小于6.00m 。但兩個出入口距離不可過近（各汽車出入口之間的凈距應大于15m ）。規范又規定：汽車疏散坡道的寬度不應小于4m ，雙車道不宜小于7m ，因此干脆汽車坡道就設計為4米或7米。

常規數據

汽車轉彎半徑按6米設計，此為小型車轉彎半徑。汽車庫室內最小凈高應：>2.20 米（微型車、小型車）。我們通常的車庫以微型、小型車庫。

防火設計

汽車庫應設防火墻劃分防火分區。每個防火分區的最大允許建筑面積，地下汽車庫為2000平方米。如果設有自動噴水滅火系統則可翻倍。

二、住宅地下車庫設計方法

整體規劃

住宅小區的地下停車庫平面布局設計與獨立的專用地下停車庫不同，受地面以上住宅樓的影響較大。通常在整體社區規劃，首先考慮的是地面上的容積率、建筑密度、樓體間距等指標要求，待這些指標規劃完成后，才會考慮地下停車庫的布局，這種設計思路很大程度上造成車庫設計不合理，實用性差：

因?yàn)樽≌闹W(wǎng)、建筑結構體系布局、和延伸至地下的垂直消防交通系統（電梯井）都會對車庫布局造成很大干擾，常常在地面部分的設計構圖全部完成后，再設計地下車庫時發現，住宅的密集柱網設計把停車庫分隔成零散的片區，停車效益降低，車道不通暢，車庫的實用性很差。

在設計初期，必須把地上、地下統一考慮，地下車庫決不是設計的附屬品，要盡可能把車庫集中在一個整體空間中，以提高相同面積下的停車數量。

一種方法是，把地上住宅沿地塊外圍布置，就是 “ 圍合式布局 ” ，社區中部形成比較開闊的園林空間，下面做停車，這種方式能夠形成開闊的樓間距，住宅單元的通風、景觀效果非常好，同時地下車庫的使用率也非常高。

另外一種方法，把住宅樓多棟組合，提高小區空地的完整性。從而有利地下停車庫空間的完整性，對于大盤而言，有時地下停車庫被分割成幾個片區，這時還要考慮各區之間的連接通暢，不應產生瓶頸現象，從而對交通、消防不利。

主要包含車道和停車位布置、柱網布局、與地下室其它功能部分協調等。

一般住宅小區以中型轎車：長（4.9m ）*寬（1.8m )* 高（1.8m ）為設計標準車型尺寸，停車位尺寸應為：長 (5—6)m *寬 (2.5 —3)m 。車位與車道成90 °直角，且車輛“倒進順出”的布置的時候，每臺車所占車庫面積的比例最小，按照此方式布置的地下停車庫每車所占面積應在28 ㎡—35 ㎡。

較大型車庫的停車通道，應盡量設環形車道。當采用與車道成90 °直角的停車位布置時，車道寬應在6m 以上，車道車行路線方式可采用雙車道雙向行駛。

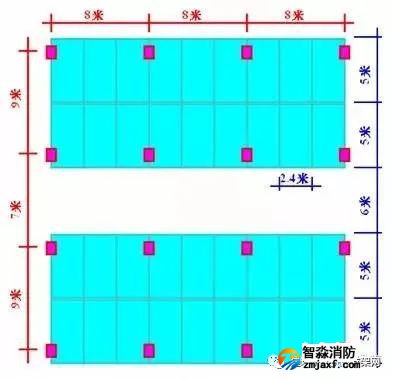

按照標準車型與車道尺寸，柱網宜在6*8m( 柱間停兩輛車) 或8*8m{ 柱間停三輛車) 左右。

★ 管線綜合，注意遵循如下原則：

●   應盡量使“主風道”靠近車道邊側設置；

●   風道寬度盡量控制在1.2米以?xún)?nèi)，使風道下面不設噴淋；

●   電橋架、設備管線盡量與風道平行設置、盡量不要設在風道下方；

●   各類管線交叉點不要設在主車道處。

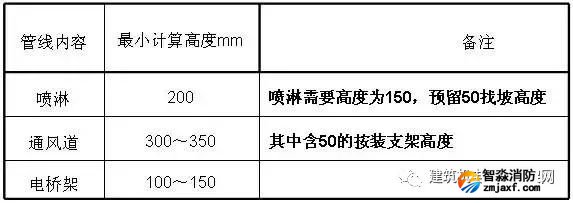

★ 設備管線常用計算高度：

屋頂綠化

地下車庫的設置，為社區的地面綠化提供了最大可能的空間，一般由于車庫都布置在社區比較完整、大塊的空曠場地內，在頂板上部可作覆土、形成小區的中心綠化花園。

覆土平均厚度在50公分左右，可適應種植小型灌木和鋪植草皮。但如果要栽種大型喬木，必須加設覆土坑。

三、影響地庫成本因素

●   位置

●   范圍（建筑面積）

●   停車庫設計（出入口、車位柱網、坡道、層高等）

●   結構

●   設備

★ 位置

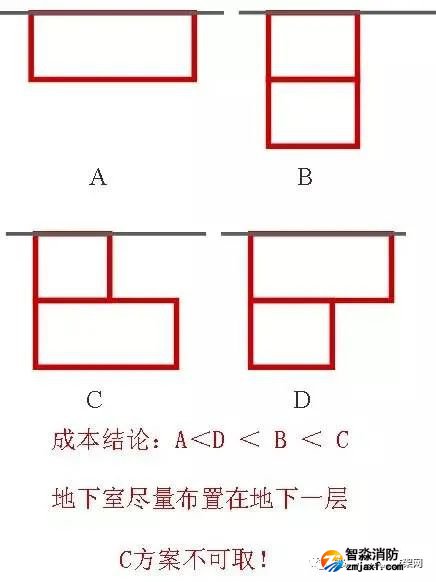

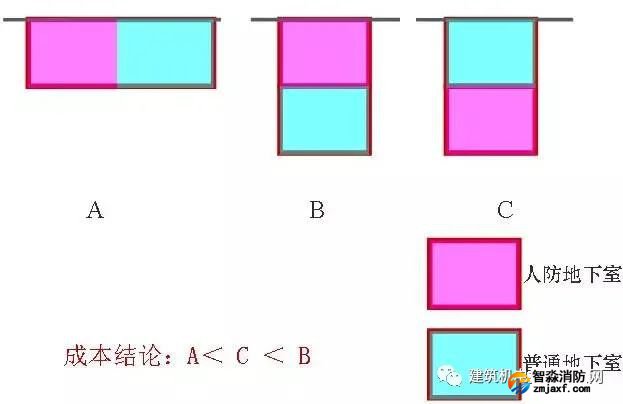

豎向合理布置：一層？二層？一大一小 ?

人防地下室的合理位置：

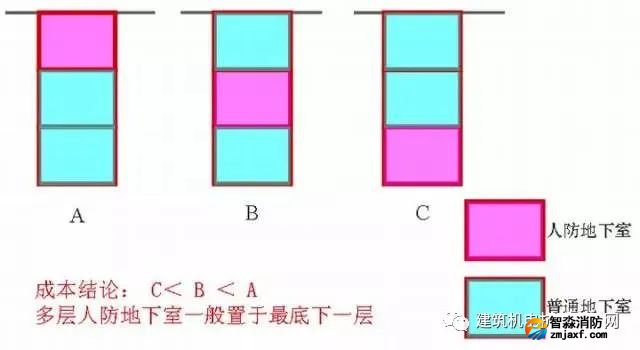

多層人防地下室的合理位置：

★ 地下室范圍（面積）必須考慮：

●   上部建筑 --- 結合消防電梯及核心筒范圍，考慮地下室直達戶內

●   地形地貌

●   銷售和開發節奏

●   停車數量 --- 規劃停車總量扣除地面停車數量

●   設備用房

●   其他 --- 不能停車和設備房的沒有使用價值的空間盡量減小

考慮以上因素后，地下室范圍盡量規整

原則：

盡量減小地下室無用面積的范圍

★ 車庫設計（減小車庫的建筑面積和降低成本）：

●   出入口和坡道

●   車位設計

●   柱網

●   層高

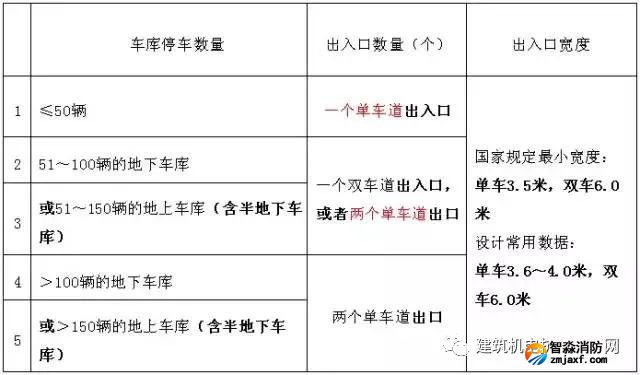

方案階段控制：車庫出入口的設置原則

備注：參車庫防火規范

坡道寬度：

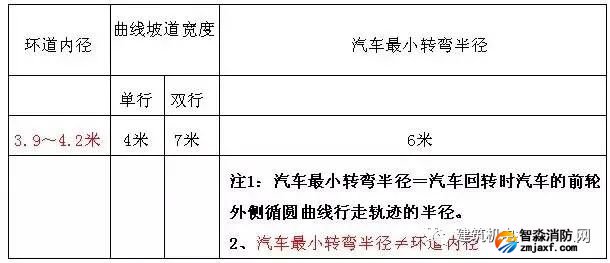

曲線坡道寬度：

避免：誤將國家規定的汽車的最小轉彎半徑6米，理解為是車道的最小內徑，導致車道的內徑過大，相應的增加車庫面積。

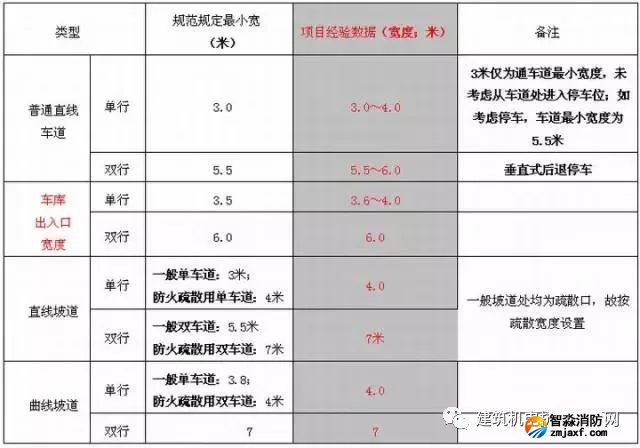

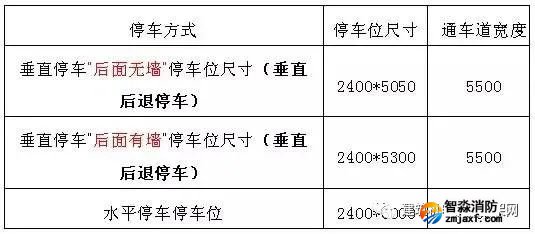

各種停車位尺寸及通車道寬度 :

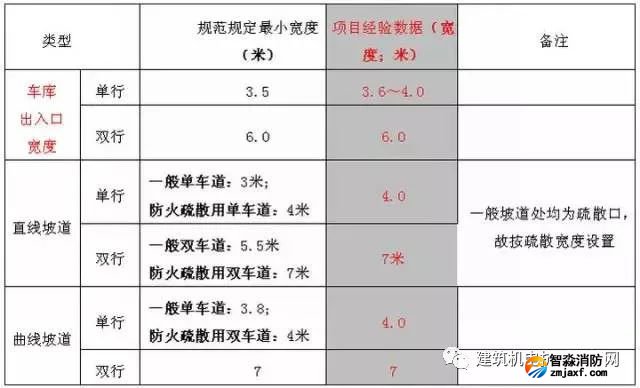

各種車道（出口）最小寬度 :

層高確定原則：

●    合理的選用地下室底板的構造做法，根據實際構造來計算層高。

●    在確定層高時，精確計算設備管線預留高度以及結構梁高。

●    當車庫與變配電間或水池等設備用房同層設計時，應采取“設備用房局部降板”，而車庫層高按常規設計。

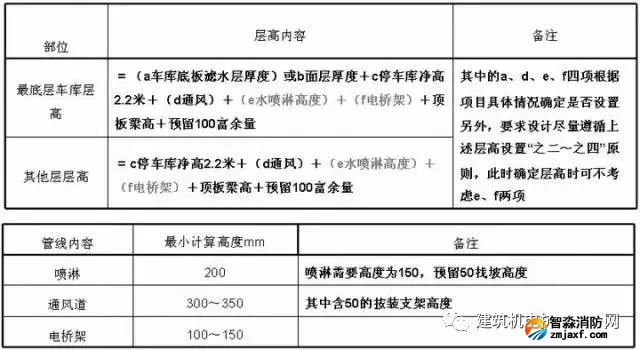

各類層高計算的基本內容：

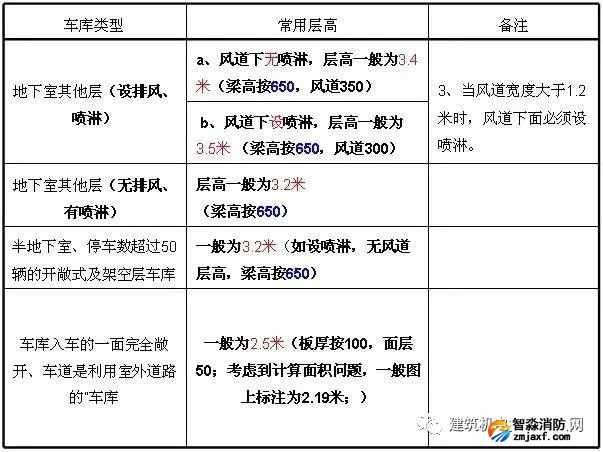

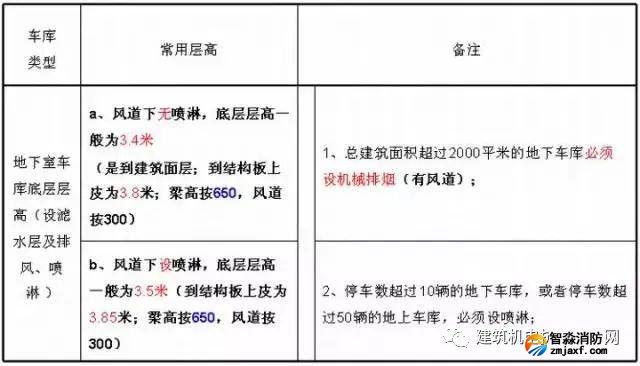

常見車庫層高：

常見車庫層高：

★ 結構

● 設縫或后澆帶？

  一般不設縫，設后澆帶；

地下室分建時才設縫；

后澆帶間距一般為40~50米。

● 柱網

雙邊停車最經濟

● 底板

梁：一般不設次梁，僅設主梁；

無梁樓蓋和梁板體系，誰經濟？

● 頂板

對建筑的要求：確定覆土厚度，確定消防車道走向、位置。

結構：

施工荷載和覆土是否同時考慮？

消防荷載

頂板的結構布置：次梁沿長向布置的單向板比較經濟！

★ 設備

1 、生活泵房和消防泵房一般合建，由于場地原因才分開設置。

2 、小區分期建設時，則有可能建一個以上的水泵房。分建與合建的基本原則：當一、二期規劃已經確定，泵房合建；當二期建筑性質和高度等都無法確定時，泵房分開建。

3 、多層地下室，水泵房及水池宜都設置在地下室的底層。

4 、水泵房盡可能避免在住宅下設置（遠離塔樓），以減小噪音對住戶的影響。

5 、水泵房最好靠近配電間，靠近水專業主管井。

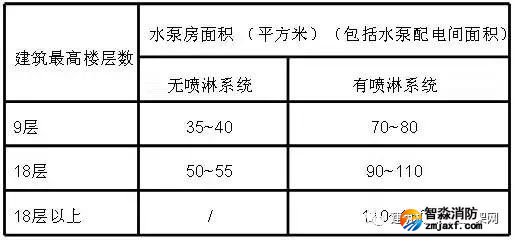

泵房大?。?/span>

備注：本表面積含生活泵房和消防泵房。

水池布置原則：

生活水池一般和消防水池布置在一起；

生活水池和結構和脫開，底板脫開，側板若和結構緊挨，側壁留縫50 ，必須設頂板；

消防水池和結構不須脫開，可利用結構構件。一般不設頂板。

池壁厚度一般200 。

布置集水坑和排水溝。

集水坑

集水坑間距一般為50米，最大可為100米。

平時地面沖洗用集水坑，容積宜為1.5m3左右，規格一般為1200x1000x1500 。

消防電梯集水坑、水泵房集水坑、車道出入口集水坑容積為2.0m3 ，規格一般為 1500x1000x1500 ；

消防電梯集水坑宜設在井道外側。

排水溝

排水溝溝深200~300，溝寬250。起點最小深度150mm，0.3%～0.5%找坡，間距最長50米左右。

變配電所的設置原則：

1 、大規模住宅小區（有多層、小高層、高層、部分商業），配電房的數量可以按5 ～6萬平方米設一個配電房來考慮，每個配電房的供電半徑按250—300米考慮。

2 、高層建筑的住宅小區，配電房的數量可以按7 ～9萬平米設一個配電房來考慮，每個配電房的供電半徑按250 —300 米考慮。

變配電所的位置：

1 、一般在地下一層；

2 、供電半徑250 米范圍內，要靠近大型負荷；

3 、不應設在廁浴或其它經常積水場所的正下方或貼鄰（設雙層板）；

4 、不宜設在地勢低洼和可能積水場所。若設在地下一層時，應采取抬高地面（100~300mm ）等防水措施；

6 、應避開建筑物的伸縮縫。
