賦安余壓監控系統設備簡介
一，系統概述
賦安消防應急疏散余壓監控系統采用高靈敏度余壓探測器，實時監測防煙樓梯、前室與消防通道的氣壓差，在火災發生時聯動控制正壓送風系統的泄壓裝置（旁通閥)，使監控區域余壓值保持在標準范圍，既起到防煙效果，也確保防火門可正常開啟。
解除高層樓宇消防安全隱患火災發生時讓防火門能正常開閉!
二，為什么要安裝余壓監控系統?
1、國標明文規定
GB51251-2017《建筑防煙排煙系統技術標準》明確規定走廊至樓梯間余壓值
2、實時監測氣壓差
配合正壓送風系統,有效控制防煙樓梯、前室、消防通道等區域余壓值
3、調整正壓送風量
聯動控制旁通閥的開啟和關閉,超壓開啟泄壓,失壓停止泄壓
三，系統組成：

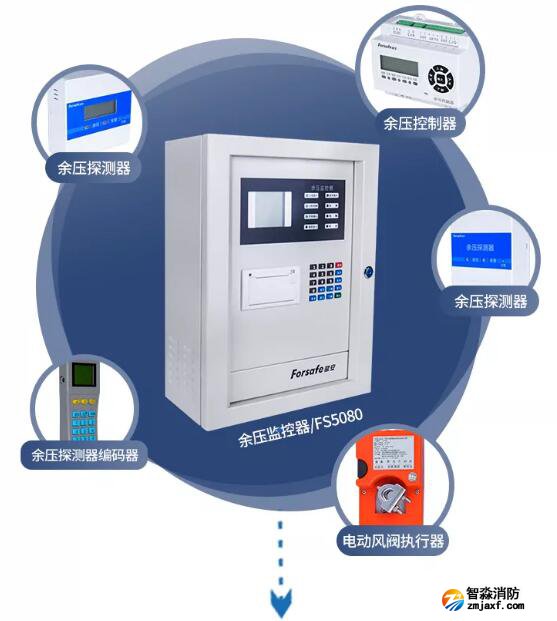

賦安消防應急疏散余壓監控系統由余壓監控器、余壓控制器、余壓探測器、電動風閥執行器等部分組成，符合國標GB51251-2017《建筑防煙排煙系統技術標準》，現已取得消防產品型式檢驗報告。
四，部件介紹：
1，余壓探測器/FS5082、FS5083
火災發生時，實時監測前室與走道或樓梯間與走道的壓差，當壓差超過預設值，發出泄壓信號;當壓差小于預設值,發出停止泄壓信號。
檢測精度高：采用進口超高精度微壓差芯片，精度誤差士1PA；
液晶/LE顯示屏：通過狀態指示燈全天候?qū)崟r反饋壓差狀態；
二總線通信及供電，易接線，節省施工成本；
型號規格：FS5082(中文液晶屏)、FS5083(LED顯示屏)
輸出電壓/電流：DC24V/ 2MA
余壓測量范圍：-100PA~100PA
地址編碼：電子編碼，探測器具有唯一地址碼
安裝方式：標準86盒安裝,外形尺寸:100mm*96mm*38mm
2，余壓控制器/FS5081
采集余壓探測器數據，控制正壓送風系統泄壓裝置(旁通閥)開啟、關閉角度，及時向監控主機反饋現場壓差狀態。導軌安裝在加壓送風機配電控制箱內,安裝便捷；可靠通訊500m，可連接管理64只余壓探測器。
輸入電源/功率：AC220V 50HZ(取加壓風機控制柜電源)/60W
輸出電壓/電流：DC24V / 2A
外形尺寸：110mm*90mm*55mm
其他功能：聲、光報警，全中文液晶顯示報警地址和故障類型;存儲報警記錄≥1萬條
3、余壓監控器/FS5080
采用CAN總線通信，實時顯示余壓控制器“啟動/報警/故障”狀態，單回路可帶110臺余壓控制器;可連接賦安FS4002圖顯裝置。
輸入電源/功率：AC220V 50HZ/150W
輸出電源：DC24V/5A
通信方式：CAN總線連接
顯示方式：全中文液晶顯示
標準接口：1路標準RS232、1路標準RS485、1路開關量控制輸出
環境參數：-10℃～+70°℃,≤95%;<4500m;
防護等級：IP41
4、電動風閥執行器/F5S084
接收余壓控制器命令，驅動正壓送風系統旁通閥開啟及關閉,已獲得消防產品型式檢驗報告。
電壓/電流：DC24V/0.3A
運行時間：50S(0~90°)
力矩：16N
