水泵接合器作用

發生火災時，室內消防水泵因停電、檢修或出現其他故障而停止運轉期間，或建筑物發生較大火災，室內消防用水量顯現不足、壓力不足時，利用消防車通過該接合器的接口，向建筑物內的供水系統加壓供水，使建筑物內部的室內消火栓或其他滅火裝置得到充足的壓力水源，用于撲救不同樓層的火災，從而解決高層建筑等其他建筑利用消防車滅火困難，或建筑內部供水系統管網壓力低，造成供水不足或無法供水的情況。消防改造

水泵接合器設置范圍

下列場所的室內消火栓給水系統應設置消防水泵接合器：

1.高層民用建筑；

2.設有消防給水的住宅、超過五層的其他多層民用建筑；

3.超過2層或建筑面積大于10000㎡的地下或半地下建筑(室)、室內消火栓設計流量大于10L/s平戰結合的人防工程；

4.高層工業建筑和超過四層的多層工業建筑；

5.城市交通隧道。

水泵接合器類型

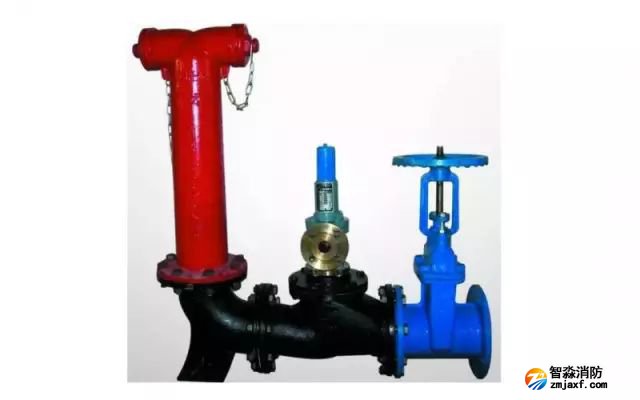

地上式水泵接合器

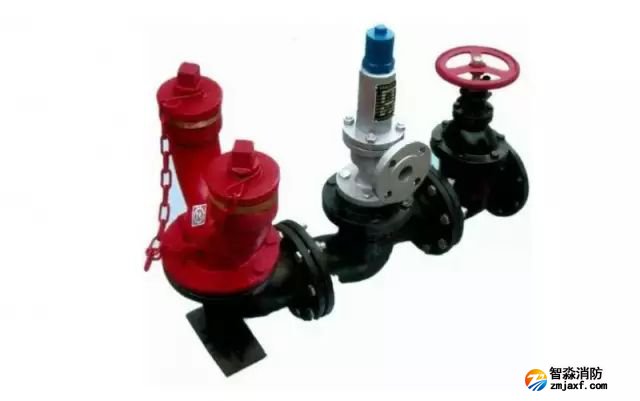

地下式水泵接合器



墻壁式水泵接合器

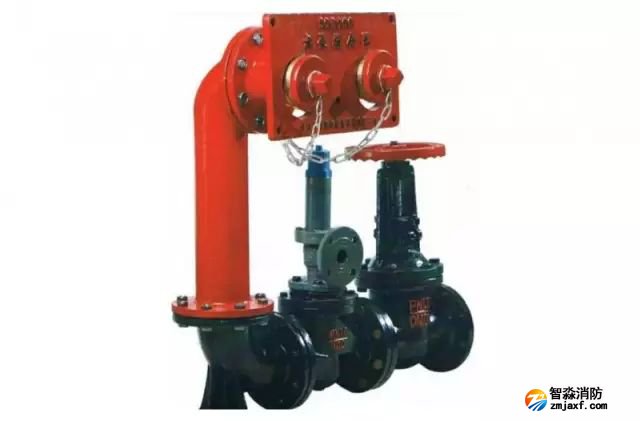

多用式水泵接合器



水泵接合器的設置數量

消防水泵接合器的給水流量宜按每個10L/s～15L/s計算。每種水滅火系統的消防水泵接合器設置的數量應按系統設計流量經計算確定，但當計算數量超過3個時，可根據供水可靠性適當減少。

水泵接合器構造

水泵接合器是由閥門、安全閥、止回閥、栓口放水閥以及聯接彎管等組成。水泵接合器的組件排列次序應合理，從給水方向，依次是栓口放水閥、止回閥、安全閥、閥門 。

栓口放水閥是放掉栓口內的余水，防止腐蝕和冰凍

止回閥的作用是防止水倒流

安全閥是防止水壓過大造成管道破壞

閥門是管道維修時作開關作用

水泵接合器的使用方法

一般水泵接合器的使用方法是直接把水泵接合器的閥門打開，連接消防水帶，直接加壓供水，多用式水泵接合器使用時需要把進水閥口打開，再把旋轉閥門打開方可向管網內供水。





水泵接合器設置要求



1.臨時高壓消防給水系統向多棟建筑供水時，消防水泵接合器應在每座建筑附近就近設置。

2.消防水泵接合器的供水范圍，應根據當?shù)叵儡嚨墓┧髁亢蛪毫Υ_定。

3.消防給水為豎向分區供水時，在消防車供水壓力范圍內的分區，應分別設置水泵接合器；當建筑高度超過消防車供水高度時，消防給水應在設備層等方便操作的地點設置手抬泵或移動泵接力供水的吸水和加壓接口。

4.水泵接合器應設在室外便于消防車使用的地點，且距室外消火栓或消防水池的距離不宜小于15m，并不宜大于40m。

5.墻壁消防水泵接合器的安裝高度距地面宜為0.70m；與墻面上的門、窗、孔、洞的凈距離不應小于2.0m，且不應安裝在玻璃幕墻下方；地下消防水泵接合器的安裝，應使進水口與井蓋底面的距離不大于0.40m，且不應小于井蓋的半徑。

6.水泵接合器處應設置永久性標志銘牌，并應標明供水系統、供水范圍和額定壓力。
