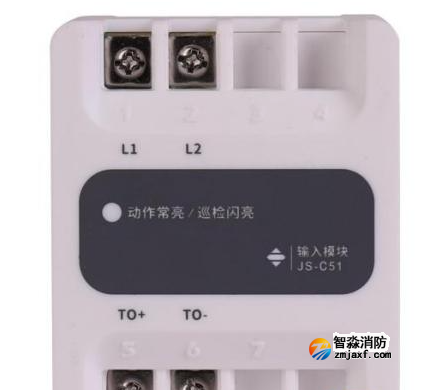

三江JS-C51輸入模塊根據現場需要可監視無源常開或常閉狀態信號設備，如水流指示器、壓力開關等。
三江JS-C51型輸入模塊接線圖：

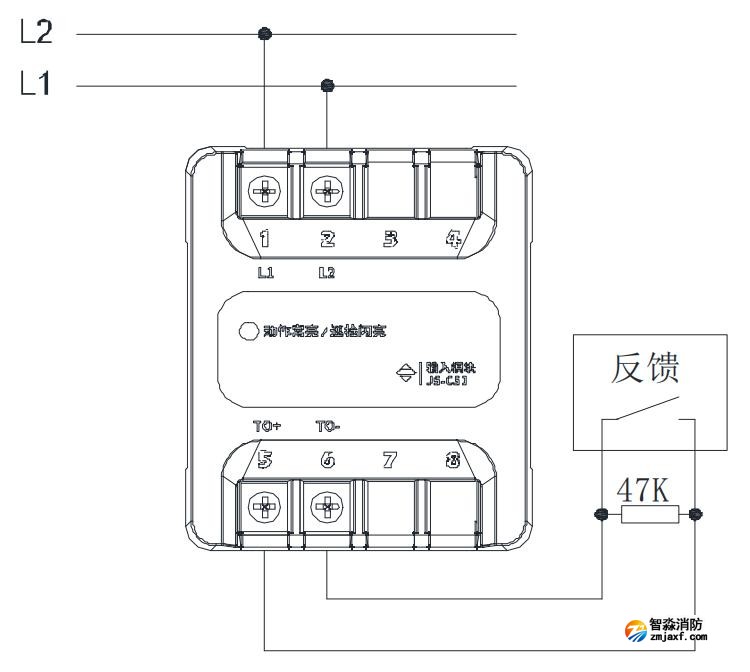

監視無源閉合應答的現場設備時，輸入端應設置為“常開檢線”，模塊輸入線末端（遠離模塊端）必需并聯一個47kΩ的終端電阻，接線方法如圖所示。

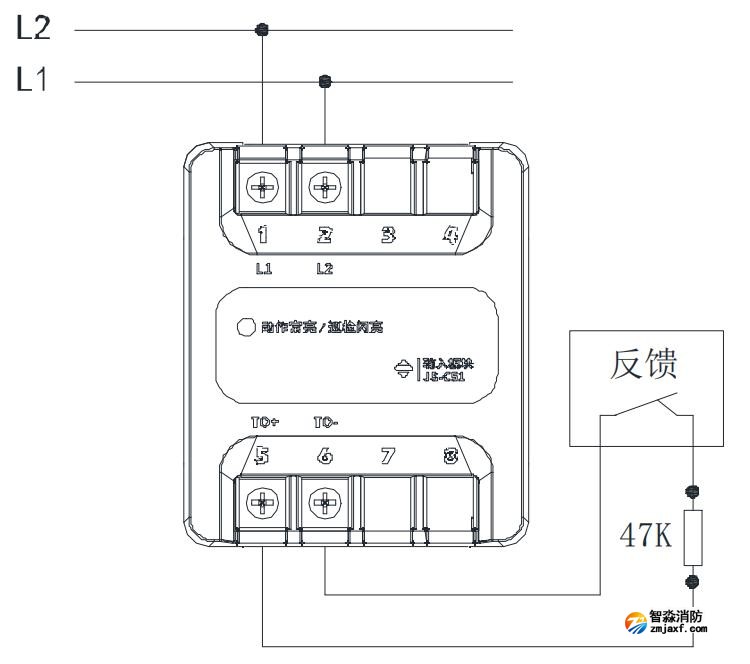

監視無源斷開應答的現場設備時，輸入端應設置為“常閉檢線”，模塊輸入線末端（遠離模塊端）必需串聯一個47kΩ的終端電阻，接線方法如圖所示。
