海灣GST-DJ-N500消防設備電源狀態監控器

一，特性原理

GST-N 系列消防設備電源監控系統具有高智能、小型化、多功能、高可靠性、簡單實用等特點。監控器采用模塊化設計，良好的人機交互界面，這一切使整個系統易于安裝、調試及維護。監控器采用無極性二總線傳輸方式，配接 GST-DJ 系列的交流單相傳感器、三相傳感器組成大容量消防電源監控系統，適用于各類民用建筑、公共建筑和工業場所的消防電源監控。 監控器采用 32 位處理器，功能強大，指令豐富，運算速度快。與傳感器通訊接口電路無極性二總線，監控器巡檢總線上的傳感器，接收傳感器的正常、故障、報警等信息，存儲、分析 、處理，進行聲光指示及打印輸出。監控器通過 7.0 英寸彩色液晶屏顯示報警及故障信息。監控器具有兩組繼電器輸出，分別在檢測到消防設備電源斷電和消防設備電源故障時輸出。打印機采用漢字熱敏打印機。

二，主要功能

●  故障報警功能

當傳感器的通訊線、傳感器本身或傳感器監測的消防設備電源發生故障時，監控器發出探測部件故障信號，點亮故障指示燈，發出故障報警音響，同時在液晶屏上顯示出故障總數，故障時間，故障的部位及故障類型并按照設置決定是否打印故障信息，所有故障部位可查詢，當故障解除后，故障報警可自動解除。

●  輸出功能

監控器具有兩路繼電器輸出，可通過母板上跳線設置為“常開”或“常閉”，當監測到消防設備電源“斷電”時，OUT1 動作，當監測到消防設備電源“欠壓”、“過壓”、“過流”等其他故障信息時，OUT2 動作。

●  網絡功能

監控器可提供一路 CAN 聯網接口，可與其他監控器進行聯網。(選配)

●  圖顯功能

監控器可提供圖顯接口，可配接海灣公司圖形顯示裝置。

●  事故記錄功能

  監控器可記錄最近發生的 9999 條故障報警事件、9999 條斷電事件和 9999 條操作事件,事件記錄了事件發生方位、時間，類型等信息，用戶可以通過液晶屏進行事件查詢。

●  打印功能

監控器標配漢字機，打印機可打印報警事件及時間、故障事件及時間。并可設置是否實時打印信息。

三，功能特點

GST-DJ-N500 消防設備電源狀態監控器采用壁掛式安裝，可嵌入琴臺或立柜。單臺容量最大 4回路總計 512 個監控點，提供聯網功能（選配），可連接圖顯，充分滿足單體建筑中的消防設備電源監控的設計要求。

四，技術參數

液晶屏規格：800×480 點，7.0 英寸彩色液晶屏。

控制器容量：最大4個總線制回路，每回路128 個編碼地址點。

觸點輸出：2A/24VDC或1A/125VAC

使用環境：

溫度：0℃～＋40℃

相對濕度≤95％，不結露

電源：

主電: 交流 220V (2A)

電壓變化范圍：＋10%～－15%

控制器備電：直流 12V/16Ah 阻燃密封鉛酸電池2節

功耗：

監視狀態最大功耗：基本功耗 30W+單塊回路板監控功耗 11W（256 個總線設備）*回路板數

報警狀態最大功耗：基本功耗 35W+單塊回路板報警功耗 15W（256 個總線設備）*回路板數

外形尺寸：（長×寬×高）：420mm×145mm×444mm

五，端子接線圖

Zn-、Zn+（n=1~4）：總線接線端子（無極性）。

OUTn（n=1~2）：繼電器輸出接線端子。

CANH1、CANL1：CAN 通訊接線端子，注意極性?。ㄟx配）

CANH2、CANL2：預留。

網絡插座：RS-422 圖顯通訊插座。

六，系統簡介

GST-N 系列消防設備電源監控系統主要由消防設備電源狀態監控器（以下簡稱監控器）及不同類型的電壓、電壓/電流傳感器（以下簡稱傳感器）組成。采用先進的兩總線技術，傳感器的供電由監控器提供，同時完成通訊的功能，簡化了工程布線。同時監控器可以通過擴展回路來方便的增加檢測傳感器數量。如有需要多臺監控器的工程，監控器間可以通過 CAN 網絡聯網，組成一個監視系統。監控器具有圖形顯示裝置接口，可接入 GST 的圖形顯示裝置。

系統組成

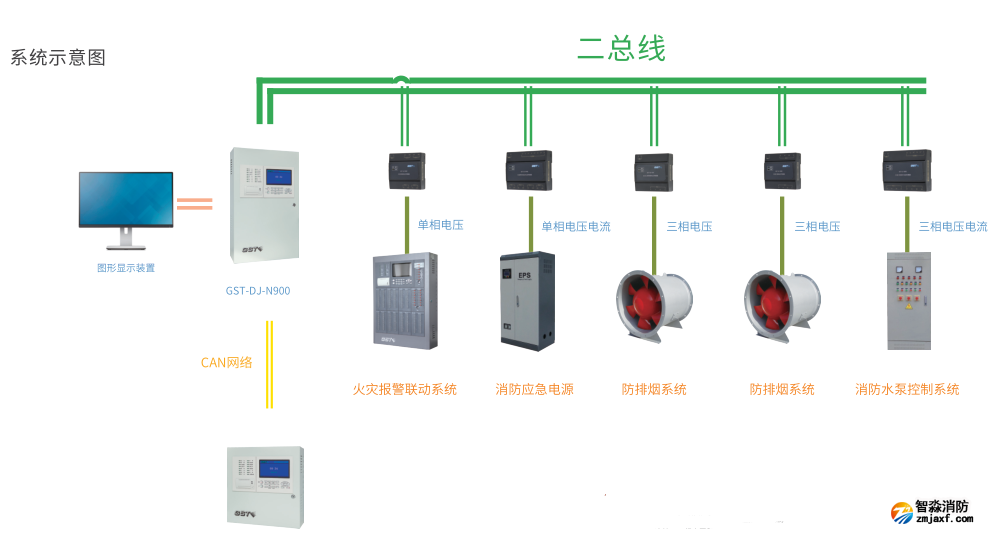

消防設備電源監控系統主要由消防設備電源狀態監控器（以下簡稱監控器）及不同類型的電壓、電壓/電流傳感器（以下簡稱傳感器）等部分或全部設備組成。其系統示意圖如下:

設計說明

1)

系統由一臺或幾臺監控器、不同類型的傳感器組成，監控不同消防設備的電源工作狀態。根據不同消防設備使用的電源及監控要求選擇單相電壓、單相電壓/電流、三相電壓和三相電壓/電流傳感器。

2)

監控器根據監控容量不同分為 GST-DJ-N500 和 GST-DJ-N900 兩種型號，監控點在 512 點以下可選用 GST-DJ-N500 型，當監控點大于 512 點小于 1280 點時選用 GST-DJ-N900 型，當監控點大于1280 點時，可使用多臺監控器組成聯網監控系統，同時需增加選配的 GST-INET-07 聯網板。

3)

通訊總線為 24V 無極性二總線，采用阻燃 RVS 雙絞線，截面積 1.5mm²（總線設備數量 64 點以下）或 2.5mm²（總線設備數量 64 點以上）。

4)

CAN 網絡通訊線采用阻燃 RVSP 屏蔽雙絞線，截面積≥1.0mm²，并使屏蔽層接地，圖顯連接線使用隨機配備的圖顯連接線纜。
