海灣JB-QB-GST200火災報警控制器（聯動型）

一.1 概述

JB-QB-GST200火災報警控制器（聯動型）提供一個多功能的通訊接口，此接口與不同功能的網卡聯接可以實現GST系列控制器間的聯網、通過公用電話網完成與遠程監控設備的連接實現城市火災報警監控網絡，也可與建筑內中央監控中心的CRT顯示系統聯接完成圖形化監控即系統集成控制等功能。GST200對網卡運行狀態進行實時監測，實現即插即用。

一.2 網卡的基本結構描述

JB-QB-GST200火災報警控制器（聯動型）可提供三種網卡：本地網卡（Local Network Card）、遠程網卡（Remote Network Card）及監控網卡（Monitor & Control Card）。各網卡的結構示意圖如下：

圖9-1

上圖說明：

①：20P數據線，接主板。

②：紅色指示燈，接收信息時點亮。

③：綠色指示燈，發送信息時點亮。

④：RS-485網絡通訊線（A、B）。

⑤：20P數據線，接主板。

⑥：標準RS-232接口，與CRT相連。

⑦：20P數據線，接主板。

⑧：標準RS-232接口，與MODEM相連。

一.3 網絡系統的連接

一.3.1 GST控制網絡的連接

組成GST控制網絡的各控制器本地網卡的總線端子均接入RS-485網絡總線，總線采用≥1.0mm的雙絞線或屏蔽線，且總線的總長度應〈2000米。

一.3.2 CRT、遠程監控系統的連接

GST200控制器遠程網卡及監控網卡均提供了一個標準九針RS-232接口。

當構成CRT系統時，RS-232接口的2腳（發送線）、3腳（接收線）、5腳（地線）通過三芯屏蔽線與上位控制計算機（PC機）相連接構成CRT顯示系統。應注意：

² 連接線更大距離〈15米。

² 屏蔽線屏蔽層接大地。

² 計算機殼接大地。

當構成遠程網絡系統時，RS-232接口通過一根標準的MODEM連接電纜（9線—25線）與MODEM相連后接入公用電話，實現與消防中心的通訊。

一.4 GST控制網絡

GST控制網絡是GST系列控制器專用網絡，可實現GST200、GST500和GST5000控制器之間的網絡連接，完成對網絡中所有設備的監視與控制。

一.4.1 網絡構成簡介

GST網絡系統采用無主從、點對點對等式的網絡結構，采用這種網絡結構，在網絡或控制器出現故障時，相連的控制器間可以實現網絡重構，更大限度的實現網絡功能，避免了主從式結構中主機不能正常工作時造成網絡全部癱瘓的現象。

網絡拓?fù)浣Y(jié)構如下：

圖9-2

 GST網絡系統最多可實現32臺控制器聯網。

一.4.2 網絡功能

GST網絡系統適用于分布式建筑群，每個建筑體相對獨立，同時又需要信息交互或集中監控。

GST網絡系統可完成網絡中各控制器間的信息交換，這些信息包括：系統內的任一控制器所聯接的外部設備發生的火警、動作、故障等信息；任一控制器對網絡中所連接設備發出的啟動、停動等控制命令信息。因此，網絡中的每一臺控制器均可完成對網絡信息的顯示和對網絡中任意設備的控制。網絡控制器對網絡現場設備的控制包括兩種方式：一種是手動啟動方式，一種是自動聯動方式。手動啟動方式即通過任意一臺控制器的手動盤或控制鍵盤均可啟動網絡中的任意一個現場設備；自動聯動方式即當網絡中的火警信息滿足任意一臺控制器所存儲的聯動公式時，該控制器將發出自動啟動對應現場設備的控制命令。正因?yàn)槿绱耍?/span>GST200/5000網絡系統設備定義中千萬要注意不能出現不同設備具有相同二次碼的情況，以免出現誤啟動。

JB-QB-GST200火災報警控制器（聯動型）接入本地網卡后便進入聯網狀態。網卡提供一個標準RS-485通訊接口，當控制器通過此卡相互連接起來時，便構成GST網絡系統。通過GST200控制器的本地網卡不僅可以完成GST200控制器間的網絡連接，也可實現與GST5000系列火災報警控制器的網絡連接，實現聯網控制。

一.4.3 組網方式

要完成GST系列控制器聯網，首先必須對接入網絡的控制器進行網絡地址設置。GST200控制器的地址設定方式如下：

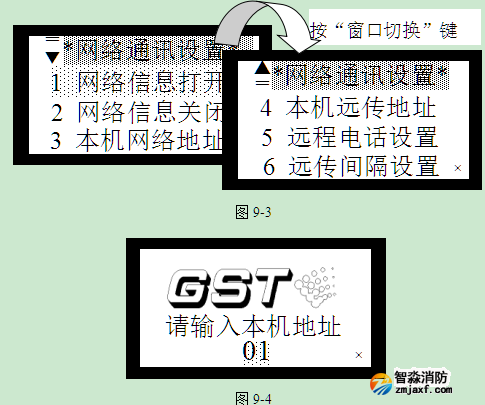

選擇圖9-3（ 選擇圖8-6的第四項則顯示該菜單）的第三項“本機網絡地址”可進行GST網絡系統設置，設置完成按“確認”存儲。完成地址設置，接入網卡后即可進行網絡連接，本機地址應在01~32之間。

圖9-3

圖9-4

由于不同的系統對網絡的功能的需求不同，為增強網絡系統對用戶需求的適應性，控制器設置了網絡信息的過濾功能以便將網絡設置為不同的模式。在網絡信息過濾模式下，控制器只顯示本機信息，不顯示網絡中其他控制器的信息。選擇顯示模式的設置方法如下：

選擇圖9-3的項“網絡信息打開”時，該控制器將顯示網絡系統中所有信息；選擇第二項“網絡信息關閉”該控制器將僅顯示本機信息（呈反白狀態的為當前設置）。

利用提供的功能設置方法，可實現單監控中心和多監控中心兩種組網方式。

1. 單監控中心組網方式

單監控中心組網方式是指GST網絡系統中只有一臺控制器全部顯示整個網絡的所有火警、動作、故障及啟動（停動）信息，監控人員僅監控此臺控制器便可了解整個網絡系統的運行情況。

2. 多監控中心組網方式

當有多于一臺的控制器顯示整個網絡的所有火警、動作、故障及啟動（停動）信息時，稱為多監控中心組網方式。

采用何種組網方式可據聯網系統監控區域的結構和用戶要求而定。

一.4.4 GST網絡系統應用示例

本示例是由三臺控制器（分別位于1、2、3號樓區）組成的單監控中心式GST網絡系統。三臺控制器均接入本地網卡后，將各控制器通過此卡連接起來構成GST網絡系統。網絡連接后，將三臺控制器的地址分別設置為01、02或03（參照9.4.3），且將控制器01設置為“網絡信息打開”狀態（為監控中心），控制器02及03設置為“網絡信息關閉”狀態。

三臺控制器所連接的部分外部設備及存儲的部分聯動公式（手動盤鍵號定義）如下表：

表9-1

² 現2號樓區的光電感煙探測器022026、022027報警。此時02號控制器將顯示本機報警信息，由于01號控制器為網絡信息打開狀態其也將顯示該報警信息，實現網絡信息顯示。此時該報警信息也通過網絡傳輸給控制器03，但由于該控制器為“網絡信息關閉”狀態，則不顯示此信息。

² 由于光電感煙探測器022026、022027報警滿足了02號控制器內的聯動公式，則位于1號樓區監控中心的011001訊響器及位于2號樓區的022030號訊響器將立即動作。

² 此時如果監控中心值班人員在崗，將會根據顯示的報警信息按下控制器01的第6號手動盤按鍵來手動啟動位于2號樓第2層樓的022032號排煙機，實現網絡啟動控制操作。

² 由于光電感煙探測器022026、022027報警也滿足了03號控制器內的聯動公式，如果監控中心的值班人員未在崗或在火警發生的30秒內未手動啟動022032號排煙機，此時控制器03將自動聯動022032號排煙機動作。

一.5 遠程監控網絡系統

GST200控制器接入遠程網卡后，通過MODEM與公用電話網相連，即可加入遠程監控網絡系統，實現與監控中心的網絡信息交換。

一.5.1 遠程網絡概述

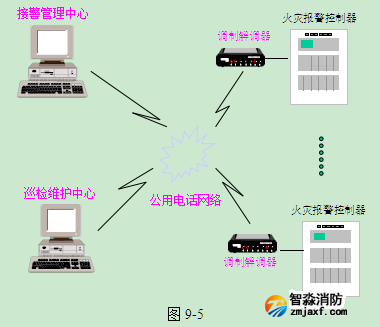

遠程監控系統是借助現有的公用電話網絡，利用部分輔助設備組成的集散式報警網絡監控系統。其網絡拓?fù)鋱D如下：

遠程報警網絡監控系統是為了加強對獨立的火災報警及聯動控制系統的管理而設計的，目的在于實現對報警系統的工作狀態及報警信息實施監控。此系統可用于消防管理與系統維護。

一.5.2 網絡功能及組網方式

網絡系統中的控制器可實時向消防中心傳輸火警信息，定時向監控中心傳輸故障、動作等信息。當有火警發生時控制器提示“火警確認”信息(如圖9-6)，等待值班人員的確認，同時啟動定時器，確認后或30秒內得不到確認控制器將自動撥號（通過設置的電話號碼）至消防中心，消防中心將會根據情況采取相應的措施。

圖9-6

要將GST200控制器加入遠程監控系統網絡，必須對其地址和中心電話地址進行設置，設置過程如下：

l 進入圖9-3的菜單后，選擇第4項“本機遠傳地址”，此時顯示與圖9-4相同的屏幕（地址為四位數，在0001~9999之間），輸入本機在遠程監控網絡中的地址后按“確認”存儲。

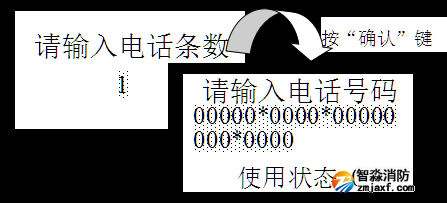

l 設置完本機地址后，進行遠程電話地址設置。選擇圖9-3的第五項“遠程電話設置”，此時屏幕提示“請輸入電話條數”（為1、2或3，表示向遠程監控網絡傳遞信息時所撥電話號的順序數），輸入后按確認鍵便可設置電話號碼了（如圖9-7），具體輸入方法見5.2.2節。

例如：本控制器實現遠程傳遞的電話有兩個，先輸入電話條數“1”確認后輸入個電話號碼，完成后按“確認”健存儲；然后再按照上述方法進行第2個電話號碼的設置。

圖 9-7

輸入電話號碼的格式為“*區號*電話號碼*分機號”，且所有號碼加上“*”的數量更大不能超過24位。例如，現撥號電話為0335-8063333-8063，則設置方法為：*0335*8063333*8063。上圖中使用狀態表示是否向該電話撥號，為“0”時不撥，為“1”時撥號。設置完成后按“確認”存儲。

注意：輸入電話號碼時，必須先輸入一個“*”號，且區號、電話號碼、分機號彼此之間必須用“*”分開。

另外，向中心定時傳送非火警信息的間隔時間也可以通過設置自行設定。設置方法如下：

l 選擇圖9-3菜單的第六項“遠傳間隔設置”，如此液晶屏顯示如圖9-8所示的內容，輸入的值表示控制器兩次自動向消防中心傳送非火警信息的間隔時間（以“天”為單位）。當輸入內容為“00”時，則不向消防中心傳送非火警信息。

圖9-8

一.6 CRT顯示系統

GST200控制器接入監控卡后即可與控制計算機連接實現圖形化的監視與控制。

一.6.1 功能介紹

CRT顯示系統可通過上位控制計算機完成與火災報警控制器相同的顯示和控制操作（包括設備檢查、記錄檢查、聯動檢查、隔離、釋放、啟動、停動、設備定義、聯動編程等操作），并提供圖形界面，使用戶直觀的了解系統設備狀況，并可對設備進行便捷的控制。

一.6.2 設置及操作

GST200控制器接入監控卡、與控制計算機正確連接并完成注冊后，便可進行CRT顯示系統操作了，無需進行設置。

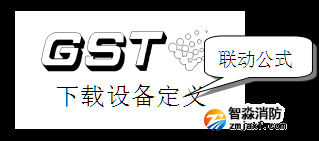

關于CRT顯示系統部分的操作，請參見“GST5000 CRT顯示系統操作使用說明書”。當進行“設備定義”及“聯動公式”下載時，控制器液晶屏將顯示圖9-9的內容，下載完畢后液晶屏回到“系統工作正常”屏幕。

圖9-9

在進行聯動公式下載操作時，每一條聯動公式的輸入、輸出設備項不能超過10個。

一.7 網絡故障信息顯示

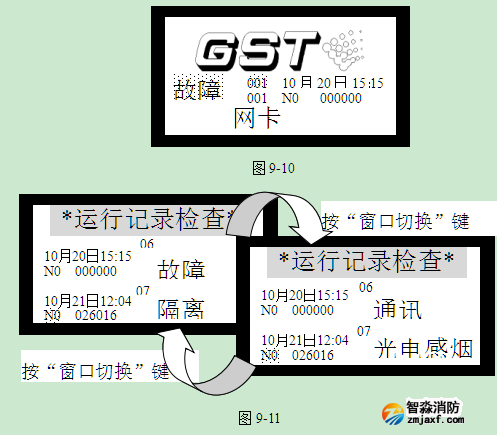

當GST網絡系統（CRT顯示系統）中發生主機（計算機）掉電、通訊異?；蚓W(wǎng)卡損壞等情況時，本控制器將提示故障信息（如圖9-10）。網絡通訊故障可分為兩種：通訊故障及網卡故障。當未接入GST200/5000主機（或計算機）或通訊線路發生故障時，報通訊故障；當網卡損壞時，報網卡故障。但當發生故障時，故障信息并不顯示其故障類型（只顯示網卡故障），必須進入“運行記錄檢查”菜單后，通過按“窗口切換”鍵來進行查詢（如圖9-11）。

圖9-10
