消防模塊作為火災自動報警及消防聯動控制系統中不可或缺的組成部分，是消防聯動控制器與其所連接的受控設備或部件之間信號傳輸?shù)闹匾浇?，也是系統正常發揮作用的橋梁和保證。本文中，將詳細介紹下列模塊的接線方法： GST-LD-8300型輸入模塊 GST-LD-8301型輸入/輸出模塊 GST-LD-8303型輸入/輸出模塊 GST-LD-8304型消防電話接口模塊 GST-LD-8305型揚聲器監視模塊 HX-200B型火災聲光警報器

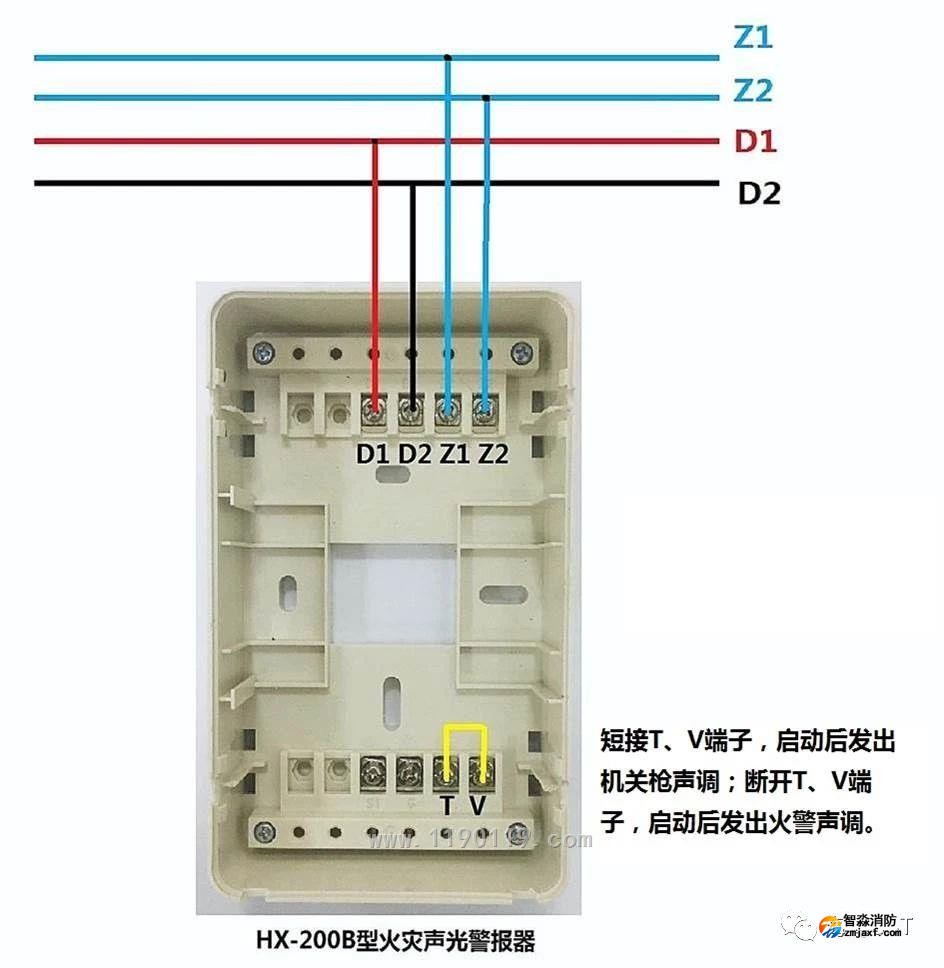

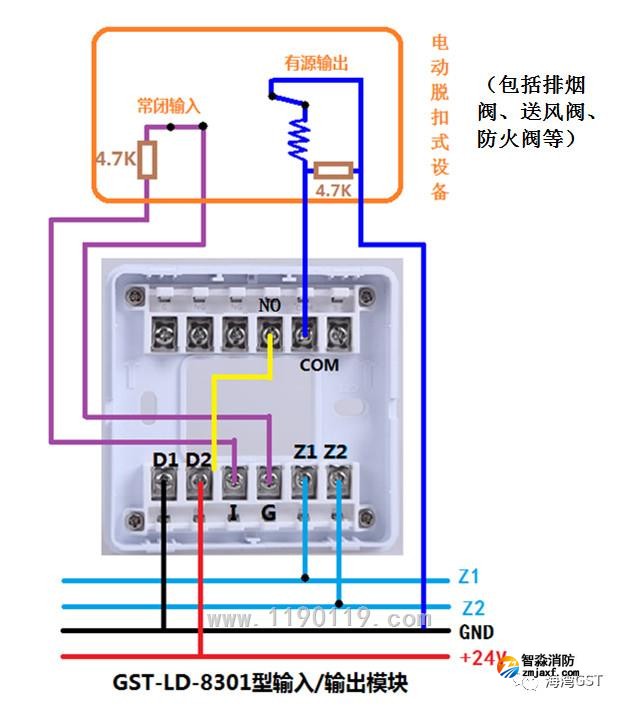

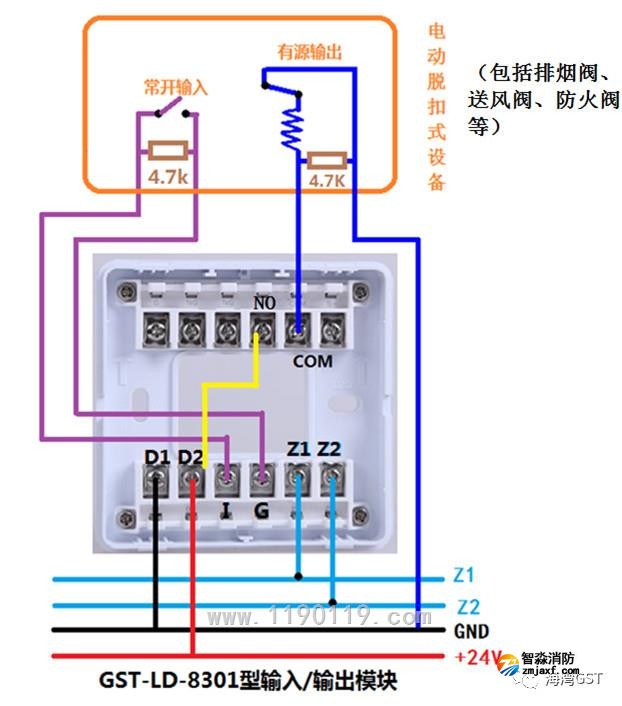

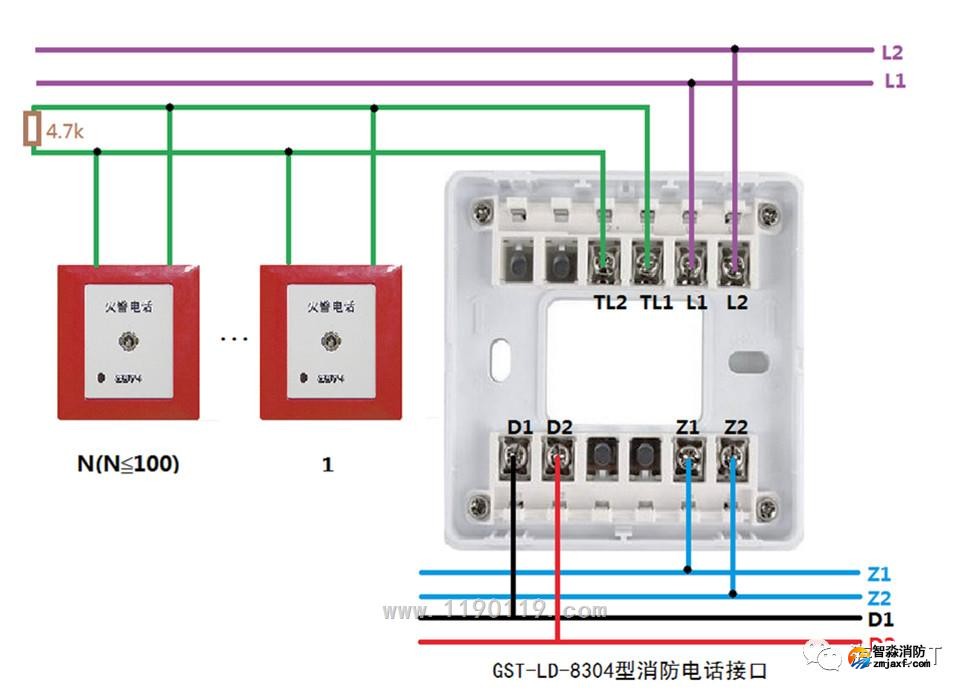

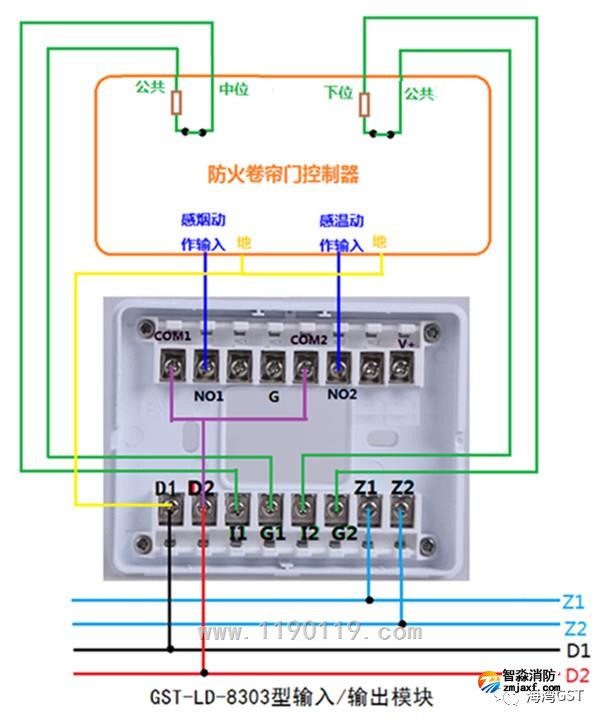

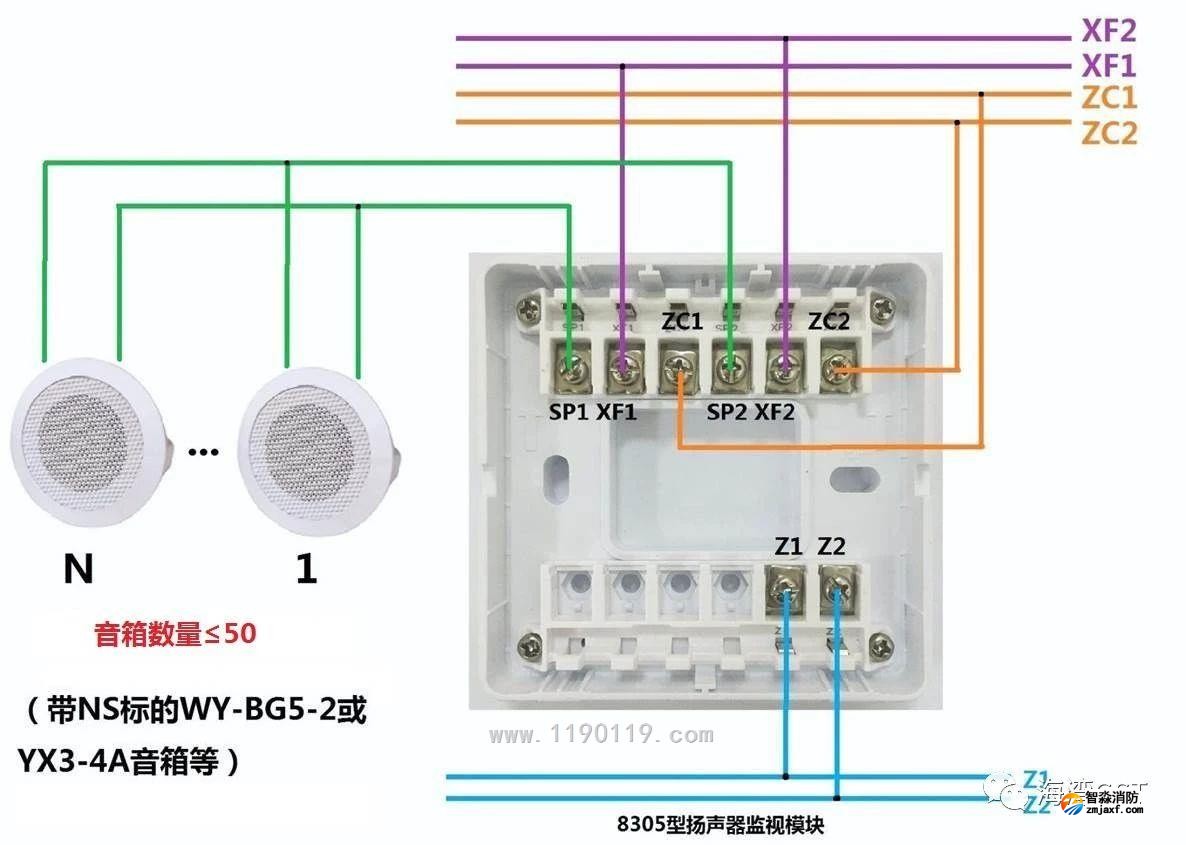

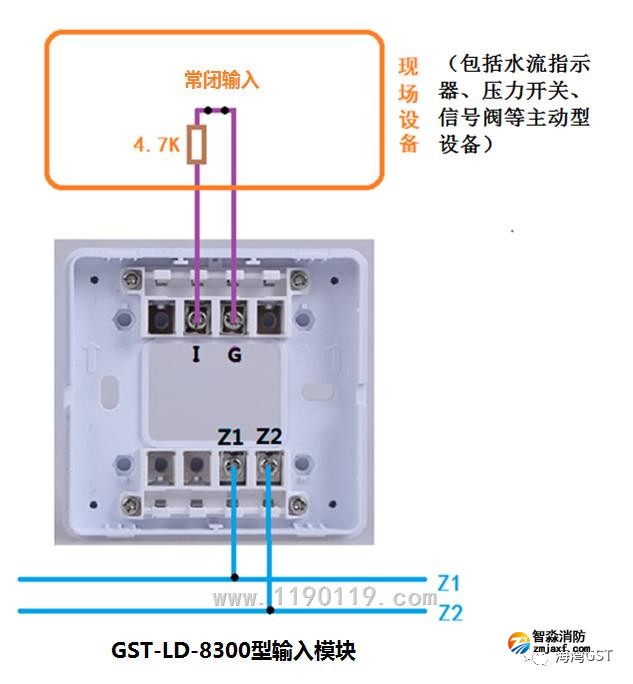

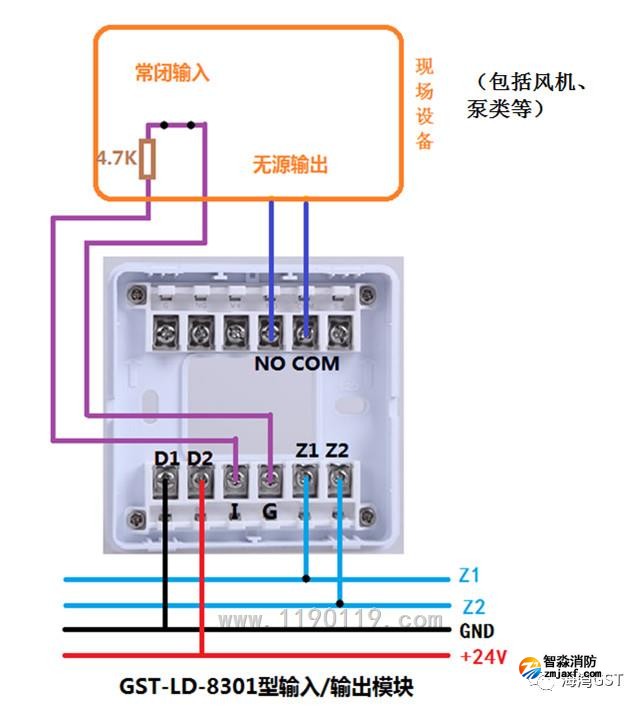

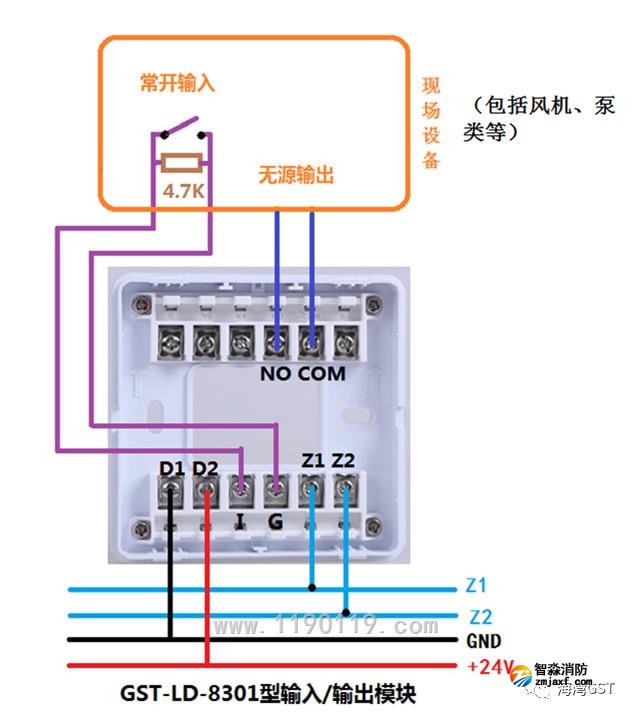

1、8300模塊與具有無源常開觸點的現場設備接線方法： 2、8300模塊與具有無源常閉觸點的現場設備接線方法： 3、8301模塊采用無源輸出方式，輸入端為無源常開觸點的接線方法： 4、8301模塊采用無源輸出方式，輸入端為無源常閉觸點的接線方法： 5、8301模塊采用有源輸出方式，輸入端為無源常開觸點的接線方法： 6、8301模塊采用有源輸出方式，輸入端為無源常閉觸點的接線方法： 7、8303模塊采用有源輸出方式，輸入端為無源常開觸點的接線方法： 8、8303模塊采用有源輸出方式，輸入端為無源常閉觸點的接線方法： 9、8304型消防電話接口接線方法： 10、8305揚聲器監視模塊（兩線制廣播模塊，可檢測揚聲器丟失）接線方法： 11、HX-200B聲光警報器接線方法： 注意事項： 1、8301、8303模塊的輸出觸點容量是DC24V/2A，適用于12V~48V的直流或交流； 2、部分防火卷簾控制器、電梯控制箱等設備因其啟動電流微小，容易受到線路干擾，建議8303、8301模塊和被控設備間加中間繼電器； 3、接線圖中的電阻均作為檢線使用，需配接于設備端。
