特點
海灣GST-LD-8333型模塊箱GST-LD-8333 型模塊箱由 GST-LD-8301 模塊、GST-AS-200 安全柵和模塊 箱外殼組成 GST-LD-8333 型模塊箱可與 HX-100A(Ex)火災聲光警報器配接，組成本質安全型防爆系 統。模塊箱接收到火災報警控制器發出的啟動命令后，啟動現場的本安型警報器，并將動作信息傳 回火災報警控制器。當出現 DC24V 電源故障或與現場的本安型警報器連線發生故障時，模塊箱將向 火災報警控制器發送故障信號。模塊箱應安裝在安全區域。
主要技術指標
(1) 工作電壓：總線電壓：總線 24V 電源電壓：DC24V
(2) 監視電流：總線電流≤0.7mA 電源電流≤9mA
(3) 動作電流：總線電流≤0.8mA 電源電流≤24mA
(4) 連接設備類型： HX-100A(Ex)火災聲光警報器
(5) 連接設備容量：1 只
(6) 安全柵型號：GST-AS-200
(7) 安全柵參數：U0=28V，I0=93mA，L0≤4.0mH，C0≤0.083?F
(8) 外殼防護等級：IP66
(9) 使用環境：溫度：-10℃～+55℃ 相對濕度≤95%，不結露
(10)外形尺寸：196mm×215mm×86mm
結構特征、安裝與布線

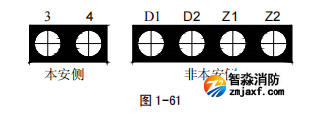

本模塊箱外形結構及安裝方法均與 GST-LD-8331 模塊箱相同。 模塊箱應安裝在安全區域，本安側與非本安側接線應分開，并保持一定距離（至少為 50mm）。 安全柵接地必須可靠，連接螺釘必須擰緊，不可松動，接地電阻不能大于 4?。 模塊箱接線端子示意圖如圖 1-61 所示。
其中： D1、D2：接電源總線 24V，無極性 Z1、Z2：接控制器信號總線，無極性 3、4：即安全柵的 3、4 兩端，接火災聲光警報器，3 為正，4 為負。 本模塊箱內含 GST-AS-200 型齊納安全柵，主要技術參數參見 章 5.1 節。
布線要求：信號總線 Z1、Z2 采用耐火RVS 型雙絞線，截面積≥1.0mm2 ；電源線D1、D2 采用 耐火BV線，截面積≥1.5mm2 。安全柵至本安型警報器間的電纜應選用截面積≥1.0mm2 的本安電纜，且電纜間分布電容不得大于 0.083μF，分布電感不得大于4.0mH。本安電纜的長度計算參見 GST-LD-8332 中布線要求的相關內容。
應用方法

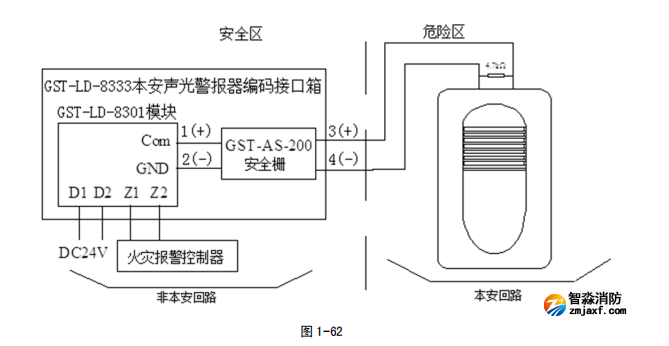

模塊箱可與本安型警報器一起接入火災報警控制器系統中組成本安型防爆系統。在系統連線末 端必須連接一只 4.7kΩ終端電阻。系統連線如圖 1-62 所示。
