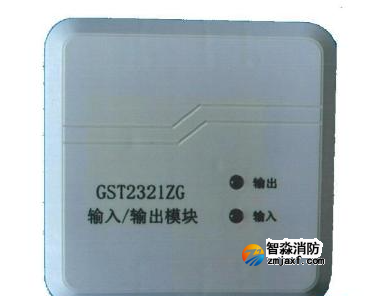

海灣消防（海源質惠）GST2321ZG輸入/輸出模塊，有源輸出，火災報警時，報警控制器通過輸出部分啟動需要聯動的外控設備，如防排煙閥、送風閥、切電等，通過輸入部分可接受設備的動作回答，并將信號上傳給報警控制器，采用二總線進行通信。

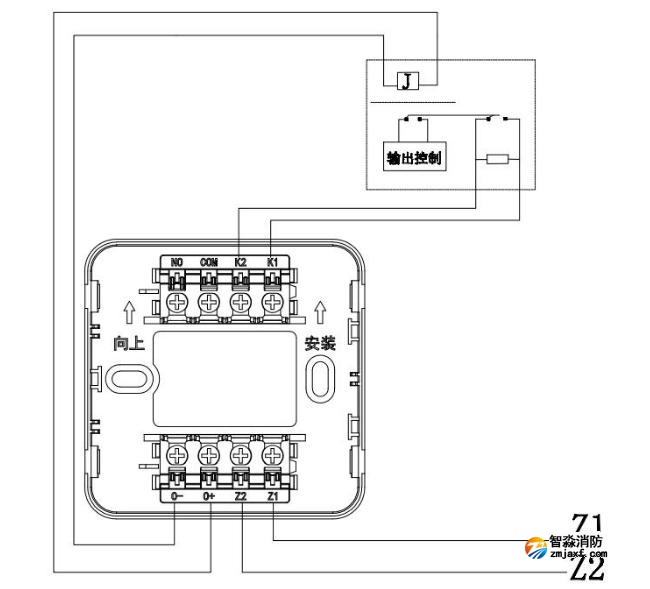

GST2321ZG輸入輸出模塊接線圖：
本模塊有源輸出只能提供脈沖信號，不能持續輸出。
模塊輸出不需接入終端電阻。
GST2321ZG輸入輸出模塊接線端子說明：
Z1、Z2：總線接口，無極性；
K1、K2：輸入反饋，觸點信號；
O+、O-：有源輸出（DC32V/1.5A/25ms）。
