“連鎖控制”和“聯動控制”互為補充，不能替代。

“連鎖控制”強調點對點的直接控制，不依賴中間設備，簡單直接，可靠性高；

“聯動控制”以消防聯動控制器為中心，必須依靠消防聯動控制器實現，適應各類邏輯關系，但易受干擾，需兩個報警信號的“與”組合，且受系統故障和手自動狀態的影響。

1、“聯動控制”“連鎖控制”的功能及應用

2、消防系統主要連鎖關系一覽表

3、“連鎖控制”定義模糊，需結合功能需求確定

4、“連鎖”和“聯動”互為補充，不能替代

5、“連鎖控制”不僅有電氣連鎖，也有機械連鎖

溫馨提示：請結文末的視頻理解！

一、“聯動控制”概念、功能及應用：

1、“聯動控制”就是我們常說的“自動控制”，這是消防聯動控制器的基本功能，根據標準要求，消防聯動控制器應能以“自動”和“手動”兩種方式完成控制功能（4.2.2.6）。

2、“聯動控制”以消防聯動控制器為核心，必須依靠消防控制控制器實現。報警觸發裝置的報警信號發送至消防聯動控制器，消防聯動控制器根據預先設定的邏輯進行判斷，向受控消防設備發出消防聯動控制指令，從而實現消防聯動控制功能。

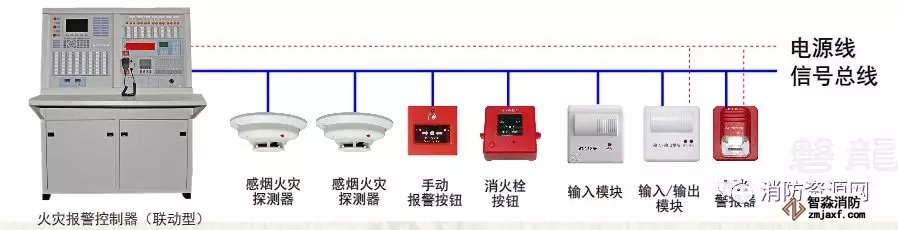

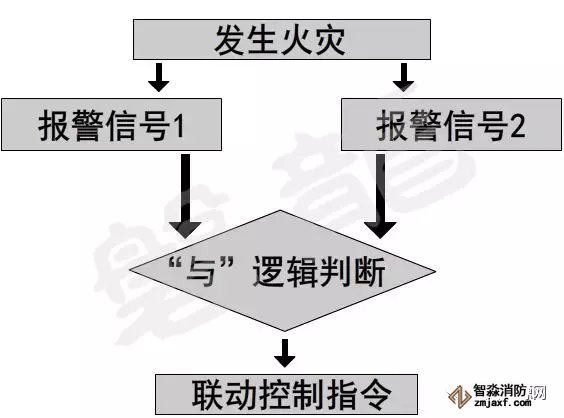

3、在總線制的消防聯動控制系統中，信號通過總線傳輸，布線簡單，邏輯編程方便，但容易受產品及工程質量、使用環境以及外部干擾等因素影響。因此，聯動控制的聯動觸發信號應采用兩個獨立的報警觸發裝置報警信號的“與”邏輯組合（4.1.6），且消防聯動控制器應處于自動狀態才有效。

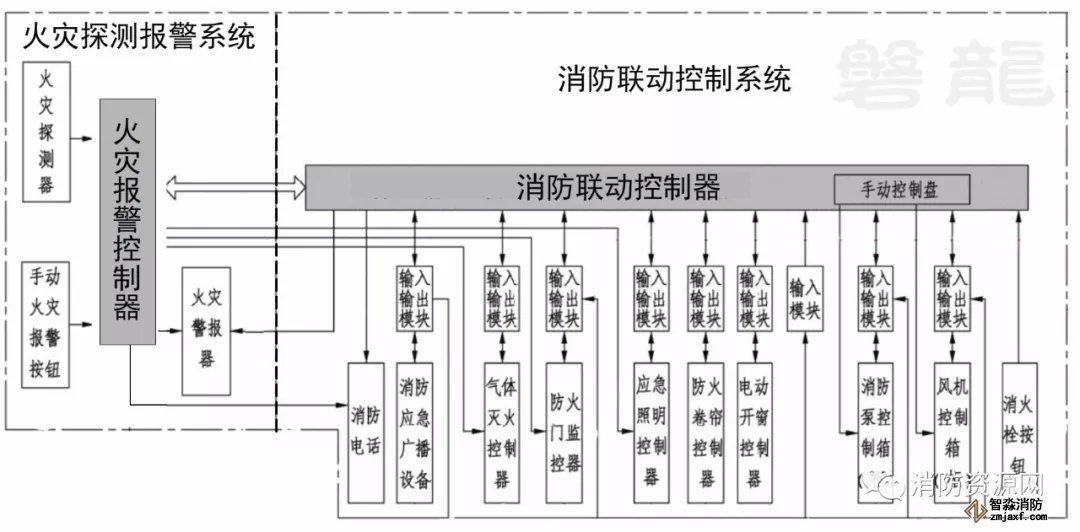

火災自動報警聯動控制系統-示意圖

4、不同的系統或功能設備，聯動控制功能的要求不同（詳見4.1.6圖示）。

示例1：火災聲光警報器和消防應急廣播的聯動控制，應由同一報警區域內兩只獨立的火災探測器或一只火災探測器與一只手動報警按鈕的報警信號“與”邏輯組合；

示例2：排煙口和排煙風機的聯動控制，應由排煙口（排煙閥）開啟的動作信號與所屬防煙分區內任一火災探測器（或手動報警按鈕）的報警信號“與”邏輯組合；

二、“連鎖控制”的概念、功能及應用：

由前述可知，消防“聯動控制”可靠性相對較低，需要滿足兩個報警信號的“與”邏輯組合、且需要消防聯動控制器處于“自動”狀態等條件才能有效。因此，對于一些重要的聯動關系，要求同時通過“連鎖控制”的方式實現。

1、消防設備的“連鎖控制”，也稱為“直接自動啟動”，通常是指一種點對點（設備對設備）的直接控制方式，通過點對點的專用線路實現，不依賴中間設備。“連鎖控制”獨立于火災自動報警和聯動控制系統，不受其故障或手自動狀態的影響，可靠性高。

聯鎖控制通常是設備和設備之間的直接控制

2、“連鎖控制”并沒有明確的定義，不同規范標準對于“連鎖控制”的稱呼不一樣，需要結合功能要求來確定。

示例1：在《建筑防煙排煙系統技術標準》中，要求“系統中任一排煙閥或排煙口開啟時，排煙風機、補風機自動啟動（5.2.2）”；“系統中任一常閉加壓送風口開啟時，加壓風機應能自動啟動（5.1.2）”。結合條文解釋“應能獨立控制，不受火災自動報警系統故障因素的影響”等要求，可以確定這是要求“連鎖控制”的方式。

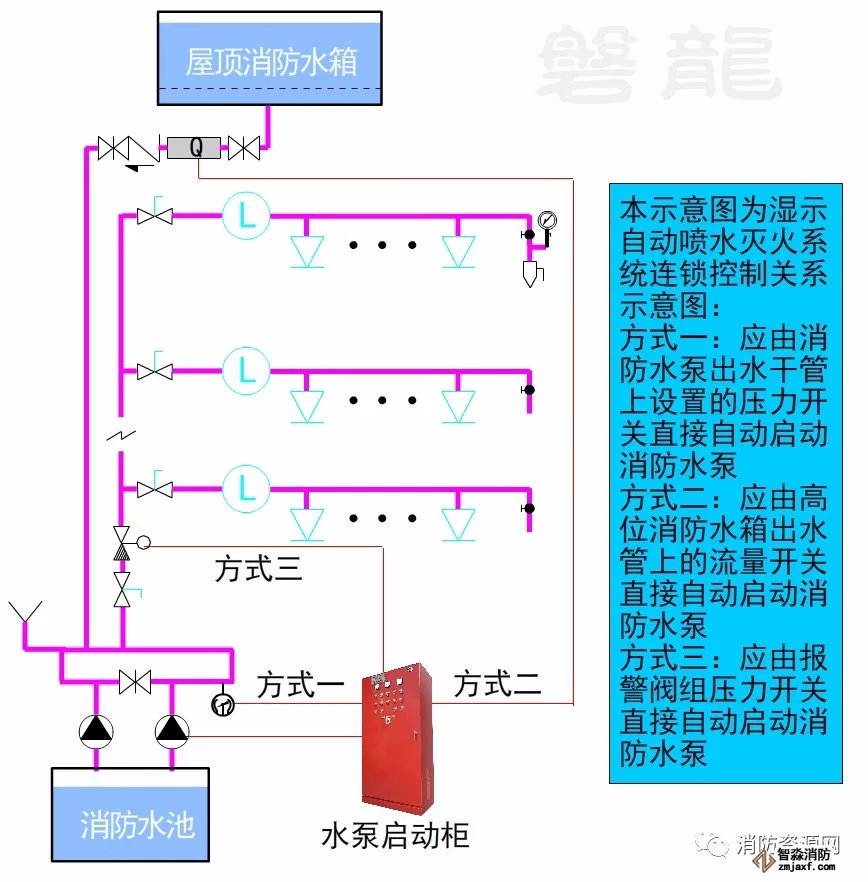

示例2：在濕式、干式、預作用、雨淋等自動噴水滅火系統以及水噴霧滅火系統中，消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關、報警閥組壓力開關，均應直接自動啟動消防水泵，這個“直接自動啟動”也是“連鎖控制”。（11.0.1-11.0.3）

3、“連鎖控制”并不局限于電氣連鎖，也存在機械連鎖。比如：防火卷簾的溫控釋放裝置，就是一種類似于機械傳動的連鎖裝置，當溫控釋放裝置的感溫元件周圍溫度達到73℃±0.5℃時，釋放裝置動作，通過傳動線（通常采用剎車線）牽引開啟卷簾電機的制動機構，松開剎車盤，卷簾依靠自重下降關閉。

附：消防系統主要連鎖關系匯總表：

三、“連鎖控制”和“聯動控制”互為補充，不能替代：

“連鎖控制”強調點對點的直接控制，不依賴中間設備，簡單直接，可靠性高；

“聯動控制”以消防聯動控制器為中心，必須依靠消防聯動控制器實現，適應各類邏輯關系，但需要兩個報警信號的“與”組合，易受干擾，且受報警聯動控制系統故障和手自動狀態的影響。

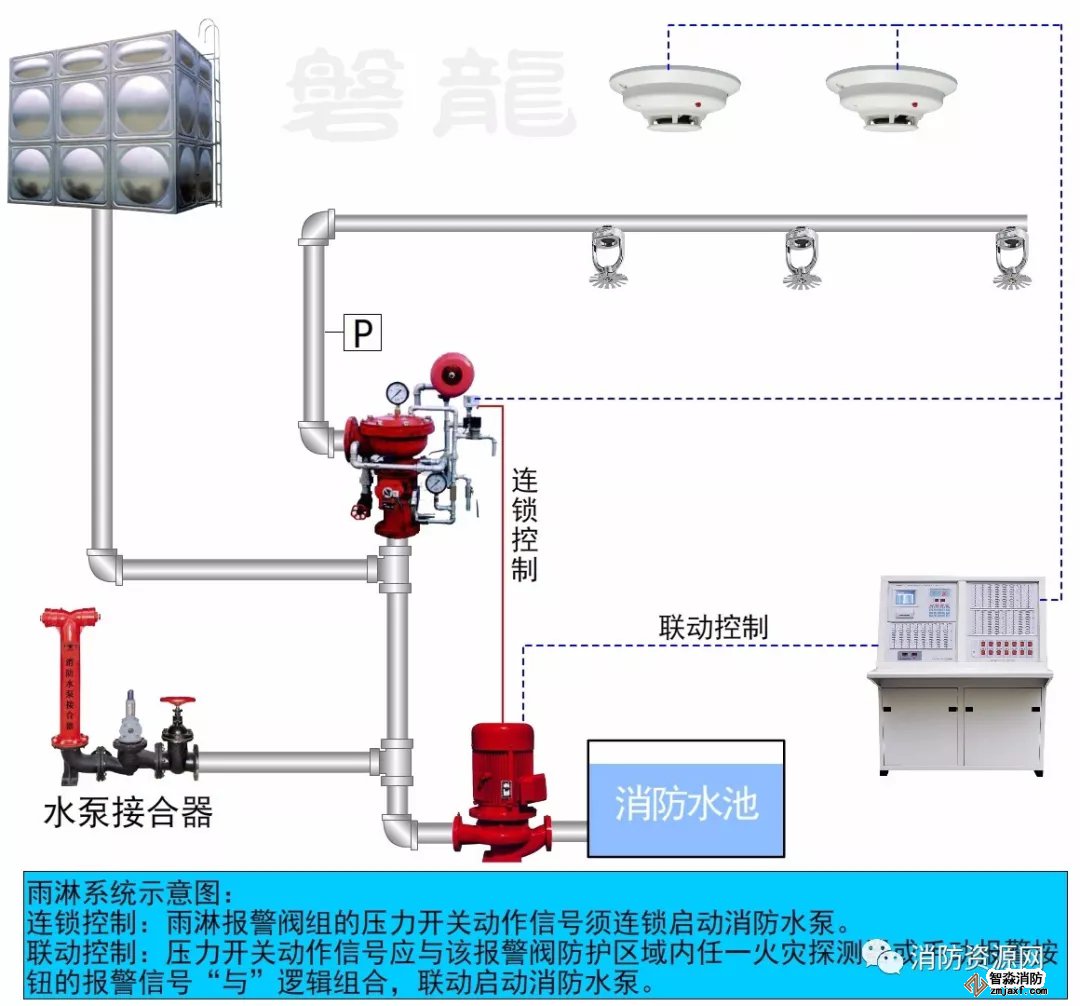

“連鎖控制”和“聯動控制”互為補充，不能替代。比如：在雨淋系統中，雨淋報警閥組的壓力開關動作信號須連鎖啟動消防水泵（連鎖啟動）；同時,壓力開關動作信號應與該報警閥防護區域內任一火災探測器或手動報警按鈕的報警信號“與”邏輯組合，聯動啟動消防水泵（聯動啟動）。兩者是冗余和保障關系，互不可少。

同理：在排煙系統中，系統中任一排煙閥（排煙口）開啟時，應連鎖啟動排煙風機、補風機（連鎖啟動）；同時，排煙口（排煙閥）開啟的動作信號應與所屬防煙分區內任一火災探測器（或手動報警按鈕）的報警信號“與”邏輯組合，聯動啟動排煙風機、補風機（聯動啟動）；

四、需要說明的是，系統對“連鎖控制”和“聯動控制”的要求，并不局限于《火災自動報警系統設計規范》，其他專業技術規范標準中，同樣可能會有相關的系統控制要求，應同時遵守。
