各專業消防設計常見問題及質量通病

一、建筑專業

1、場地中沒有供消防救援人員進入的位置，消防登高場地缺少表示直通疏散樓梯間的通道；消防救援窗的位置設置不合適，救援窗下沿距離室內地面的高度不滿足要求。
2、地下室消防水泵房未設置直通室外的安全出口。
3、室外樓梯 2 米范圍內不得開設門窗洞口，不符合《建筑設計防火規范》GB 50016-2014（2018 版）第 6.4.5 條的要求。
4、底層安全出口上方應置 1 米寬防火挑檐。
5、丙二類工具間應開設乙級防火門。
6、地上及地下樓梯間的排煙窗面積和位置應有表示，不滿足《建筑防煙排煙系統技術標準》GB51251-2017 的要求。
7、建筑室內裝飾材料的燃燒性能等級應明確，樓梯間內裝修材料的燃燒性能等級，不滿足《建筑內部裝修設計防火規范》GB50222-2017第 4.0.5 條，如“環氧耐磨漆”為 B1 級，頂棚“乳膠漆”為 B1 級等。
8、建筑內的疏散樓梯間在各層的平面位置不應改變，其中有一個項 目“三層平面疏散到二層平面的樓梯位置發生改變且三層平面的疏散樓梯無法疏散到二層平面”。
9、剖面圖上未標注外墻上下開口之間的實體墻（或防火玻璃墻）的高度。
10、公共建筑面積大于 100 ㎡的地上房間缺少相應的自然排煙面積計算數據，應符合《建筑設計防火規范》GB 50016-2014（2018 版）第8.5.3 條的要求。
11、自行車坡道是作為疏散樓梯時，與周邊門窗洞口距離不應小于1M。
12、多種功能組合的公共建筑，裙房中商業與辦公之間沒有完全分隔。不符合《商店建筑設計規范》第 5.5.4 條和浙江省消防技術指南第 9條要求。
13、樓梯、電梯廳擴大前室直通室外出口離室外距離較遠，應在通道上有合理的安全措施。
14、二、三層商業建筑面積較小，疏散寬度人員計算密度值宜取上限值，取下限值不合理。
15、住宅平面 U 型天井的開口尺寸，不滿足《浙江省消防技術規范難點問題操作技術指南》第 37 條要求。

16、居家養老用房布置過于分散不利于使用及管理，居家養老用房建筑面積大于 50 ㎡應有兩個安全出口，不符合《建筑設計防火規范》GB50016-2014 第 5.5.15 條。

二、電氣專業

1、可燃報警系統應在保護區按規范 GB50116-2013 第 8.1.5 條設置聲光報警器，部分項目缺少可燃?xì)怏w報警系統圖；
2、疏散方向標志燈的間距應按規范 GB51309-2018 第 3.2.9 條第 2 點第 2 款要求確定。
3 、 消控室缺少疏散照明和疏散指示標志燈， 不滿足規范GB51309-2018 第 3.8.1 條。
4、老年人照料設施的疏散照明照度不應低于10.0lx。
5、變電所缺少消防電話，不滿足規范 GB50116-2013 第 6.7.4條。
6、屋頂消防水箱應按規范 GB50116-2013 第 3.4.2 條要求將液位信號送至消控室。
7 、底層層商店出口門上缺疏散指示標志燈， 不滿足規范GB50016-2014（2018 年版）第 10.3.5 條第一款要求。

8、建筑首層的安全出口外面及附近區域、連廊的連接處兩端應 按規范 GB51309-2018 第 3.2.5 條設置應急照明。
9、中庭上空超過 12 米的區域，不應采用煙感作探測器。
10 、樓梯間缺少樓層標志燈，不滿足規范 GB51309-2018 第3.2.10 條。

三、給排水專業

1、地下車庫充電樁部位滅火器按規范 GB/T51313-2018 要求應按嚴重危險的（A 類）配置。
2、地下室送排風機房及地下二層至地下一層的汽車坡道上，應設置消火栓及自噴系統。
3、地下室自噴供水環管上的閥門布置不合理，不能構成雙路供水的環狀管網，連接多組濕式報警閥之間的橫干管上應加設若干控制閥。40、消防泵房潛水泵水量 36m3/h，出水管徑應滿足排水量的要求。
4、消火栓的布置，應布置在公共通道上，且消火栓的位置應確保開啟不受限制。GB50974-2014-7.4.7。
5、人員密集的公共建筑和老年人照料設施應配置消防軟管卷盤，消防水龍卷盤長度按規范不應大于30m。GB50016-2014-8.2.4。
6、消防水箱應注明最低有效水位；且消防水池的最低有效水位應滿足浙江省消防指南（2017 版）第 115 條，請復核計算。
7、消防水泵房及消控室應采取防水淹的技術措施,設擋水門檻，其 它排水均不應排至消防泵房集水坑。GB50016-2014-8.1.8
8、噴淋泵啟泵控制要求不符規范 GB50084-2017 第 11.0.1 條要求。
9、消防水泵的吸水管徑應滿足規范 GB50974-2014-5.1.13 的要求。中庭凈高超過 8 米，應根據建筑類別選擇正確的噴水強度和作用面積。GB50084-2017-5.0.2。

10、消防水箱出水管上應設流量開關；系統水泵出水總管上應設壓力
開關，各開關的啟泵參數應合理取值；穩壓裝置配置的氣壓罐的承壓能力應根據設置的位置取值，且應明確穩壓泵的控制參數。GB50974- 2014-10.0.4。
11、自噴系統末端試水裝置應設置在系統最不利點，且排水漏斗及支管不應小于 DN75。GB50084-2017-6.5.1。
12、室內消火栓系統，當采用水平環網布置時，系統閥門設置應保證人員密集場所的每個防火分區在檢修時至少有一支消防水槍的一股充實水柱到達室內任何部位。浙江省消防指南第 112 條要求。
13、消防電梯集水坑的有效容量不應小于 2m3。GB50974-2014-9.2.3。
14、地下室人防部分消火栓按規范應采用帶卷盤型。GB50974-2014-7.6.2。
15、需復核樓梯間內的消火栓箱是否影響疏散，管井壁暗裝的消火栓墻體應滿足本身墻體的防火要求。
16、室外消防水池取水口其吸水高度不應大于 6 米。GB50974-2014-4.3.7.1。
17、消火栓系統中各區均應設置排氣閥。
18、完善消系統中減壓閥安裝圖；可調式減壓閥應水平安裝，比例 式減壓閥應標注壓力比。
19、室外消防管道最小管頂覆土不應小于 0.7m，機動車道下不應小于 0.9m。GB50974-2014-8.2.6。

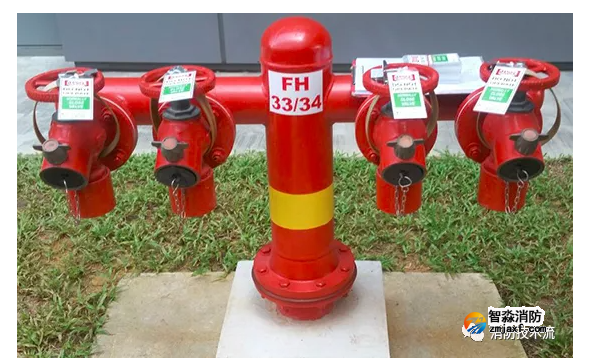

20、室外停車場需增設室外消火栓。
21、消火栓系統屋頂應設試驗用消火栓。GB50974-2014-7.4.9
22、消火栓保護不滿足 2 股水柱要求，消火栓至門口距離不得超過20 米。GB50974-2014-7.4.6。
23、水力警鈴應設在有人值班的地點附近或公共通道的外墻上。GB50084-6.2.8。

四、暖通專業

1、有部分建設項目缺少暖通專業圖紙，防煙排煙設計內容直接在建筑圖上表示，不符合相關規范要求及設計深度，需暖通專業介入，并提供相關計算書及圖紙。
2、地下樓梯間采用加壓送風時，應有固定窗設計內容，且與建筑設計一致。
3、自然排煙設計應與建筑專業落實各樓梯間可開啟外窗的設置，應滿足GB51215-2017 第3.2.1 條、應急浙消[2019]72 號第5 條的規定。
4、前室加壓送風系統承擔兩層防煙前室，采用單層百葉風口有誤， 應采用常閉風口。
5、加壓送風系統主風管風速不應超 20m/s。
6、地下室總建筑面積大于 200 ㎡或一個房間面積大于 50 ㎡且可燃物較多時應設排煙設施。
7、與走道連同有門廳功能的區域不應按走道 13000m3/h 計算排煙量， 應按GB51251-2017 中 4.6.3.1 條取值。
8、對于僅有一面外墻可設置排煙窗（口）的廠房、倉庫，當采用自然排煙時，其防煙分區內任一點與最近的自然排煙窗（口）的水平距離不宜大于其建筑凈高的 2.8 倍，且不應大于 30m。
9、內走道的機械排煙口與安全出口相鄰邊緣之間的水平距離不應小于 1.5 米。10、 排煙風機入口處應設排煙防火閥。
11、排煙防火閥距防火隔墻面不應大于 200mm。
12、 加壓風機進風口與排煙口需滿足兩者邊緣水平距離不應小于20m。
13、消防補風口與排煙口距離不應小于 5m。
14、每個防煙分區應有標注面積、凈高、清晰高度、排煙量等必要 參數。
15、采用自然排煙場所，所有可開啟自然排煙窗應在圖紙上具體表示
并注明各項參數，其儲煙倉?度應不小于空間凈高的 20%。特別是中庭的高位自然排煙窗還應設置分區、分組集中手動開啟裝置和自動開啟設施，自然排煙窗的設置應同時與建筑專業協調一致。
16、各場所擋煙垂壁應明確具體材料，擋煙垂壁高度及擋煙垂壁底距地高度。電動擋煙垂壁、排煙口現場手動開啟裝置需標注完整，須與電氣專業一致。
 17、走廊擋煙垂壁底距地不小于 2.0m，且垂壁高度不小于 500mm。
 18、汽車庫防煙分區應說明其長邊長度，排煙口及排煙風管應注明標高，排煙口應有調節裝置保證各風口的排煙量。
 19、汽車庫防煙分區的最大允許場邊長度不宜大于 60m，當有自然對流條件時，不宜大于 75m。
 20、汽車庫排煙口為風管頂部安裝時，應避免風口與梁位置沖突而無法安裝，排煙口貼臨梁時也不滿足單個排煙口最大排煙量。
 21、地下室汽車庫防火分區設置 2 臺排煙風機（兼平時排風），一臺補風機時，補風無法滿足平時排風量 80%。
 22、地下室充電車位防火密閉區域內排煙時應考慮補風。
 23、 各自然排煙場所應明確補風方式及補風面積。
 24、廚房排油煙管穿防火門處應設防火閥。
 25、 建筑防火門邊不能直接開設通風百葉，應有防火措施。
 26、 空調管線不應穿越排煙井道。
 27、排風排煙系統防火柔性接頭需明確其耐火隔熱性能要求。
 28、消防風機室外防護罩應按浙消補充要求的規定補充制作大樣和安裝圖。

來源：2020年度杭州市勘察設計綜合檢查施工圖設計常見問題及質量通病
