氣體滅火系統泄漏檢測、確定滅火劑充裝量的主要措施
氣體滅火劑的臨界溫度、飽和蒸汽壓等物理特性，決定其加壓貯存方式和檢漏泄漏方式！
掌握氣體滅火系統的主要檢漏方式，可有效防范滅火劑泄露，準確判斷滅火劑充裝量，是系統正常運行的基本保證！
氣體滅火系統的滅火劑，通常儲存在壓力容器中，存在泄漏風險，有必要定期監測，確保系統處于有效狀態。
檢測滅火劑泄漏（本文簡稱“檢漏”）的方式，主要有壓力觀測法、稱重法、壓力觀測-稱重法、液位標尺法等方式：
分述如下：
一、壓力觀測法：
壓力觀測法是最簡單實用的檢漏方式，通過觀測儲存裝置上的壓力表，可判斷滅火劑是否泄漏，壓力觀測法僅適應于滅火劑臨界溫度低于工作溫度范圍的氣體滅火系統。
1、壓力觀測法的典型應用，是IG541、IG100、IG55、IG01等惰性氣體滅火系統（圖示1），這類系統主要組份的臨界溫度，遠低于工作溫度范圍，不會被液化，始終以氣態形式存在，當出現泄漏時，壓力降低，通過觀測儲瓶組的壓力狀態，即可判斷是否泄漏。
（圖示1）
2、氣體滅火系統的驅動氣體瓶組，通常采用氮?dú)猓∟2）作為驅動氣體，也適應壓力觀測法。
3、另外，在以氮?dú)庾鳛樵鰤簹怏w的內貯壓系統中，壓力觀測法可判斷增壓氣體是否泄漏。
二、稱重法：
稱重法是最準確的檢漏方式，典型應用是二氧化碳滅火系統，內貯壓式七氟丙烷、六氟丙烷等滅火系統，也需要用稱重法判斷滅火劑是否泄漏。

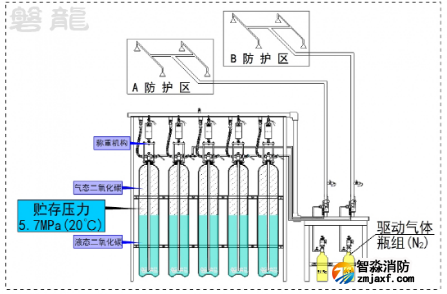

1、二氧化碳的臨界溫度31.26℃，20℃時的飽和蒸氣壓5.7 MPa，這類系統在臨界溫度以上為氣態存在，臨界溫度以下為氣液兩相存在，不適應壓力觀測法，通常配置稱重機構，稱重機構具備泄漏報警功能。
（圖示2）
2、七氟丙烷、六氟丙烷滅火系統的滅火劑，臨界溫度高于工作溫度，飽和蒸汽壓較低，在瓶組中以液態貯存，無法通過壓力表觀測滅火劑泄漏，稱重法是較為合適的方式。
三、稱重法-壓力觀測法：
對于內貯壓式七氟丙烷、六氟丙烷等滅火系統，因滅火劑飽和蒸汽壓較低，需要采用增加氣體（N2）加壓，貯瓶?jī)?nèi)的主要組分為滅火劑（液態）和N2（氣態），須綜合稱重法和壓力觀測法才能有效檢漏，通過貯瓶壓力表觀測N2是否泄漏，通過稱重法判定滅火劑是否泄漏。
（圖示3）
需要說明的是，對于內貯壓系統，通常是增加氣體（N2）泄漏在先，貯瓶壓力低于有效工作壓力范圍時，通常預示增壓氣體（N2）泄漏，不一定代表滅火劑泄漏。當貯瓶壓力低于有效工作壓力時，應及時補充增壓氣體（N2），同時檢查滅火劑重量（稱重法）。
請注意，這類系統采購交貨時，除觀測貯瓶壓力外，更應檢查滅火劑充裝重量（稱重法），并存檔備查，確保自身權益。

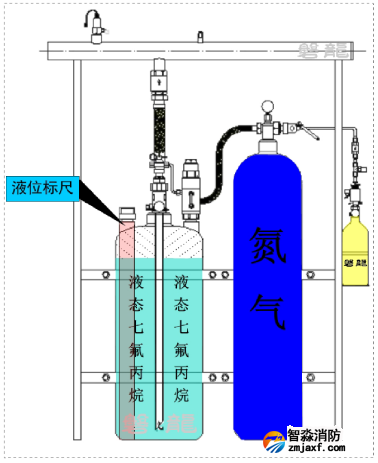

四、液位標尺法：
液位標尺法主要適應于外貯壓式七氟丙烷滅火系統中的滅火劑瓶組。
外貯壓式七氟丙烷滅火系統的驅動氣體（N2）與滅火劑分別儲存，驅動氣體（N2）貯存在動力瓶組中，可采用壓力觀測法檢漏；而對于滅火劑瓶組，由于七氟丙烷的飽和蒸氣壓較低（0.39MPa，20℃），始終以液態形式存在，通常采用液位標尺檢測滅火劑液位，液位降低時自動報警，預示滅火劑泄漏。
（圖示4）
