火災自動報警及聯動系統，使火災預防和火險預報實行智能化，提高建筑物防火性能，具有先進性和合理性；火災自動報警及聯動系統可以使火情出現的時間，實現多方面聯動滅火，使火災險情能在時間得到控制，可提高建筑物的安全性，避免和減少因火災造成的人身傷亡和財產損失，保障大樓使用安全。

  隨著社會的發展，城市出現大量的高層建筑，導致人口密度增加，火災概率增加。為了妥善保護建筑物的安全，火災自動報警系統在建筑工程中得到了廣泛的應用。

    一、調試前準備

    調試人員在系統調試前，要認真閱讀、看懂系統原理圖、平面圖，理解設計意圖，了解火警設備的性能及技術指標，同時準備調試用的儀器、儀表等調試工具方可進行調試工作。

    二、系統調試程序和方法

    1、調試流程

    （穿線）→線路絕緣電阻搖測→前端設備及終端設備安裝→單體功能測試→系統的接地測試→單系統調試→消防聯動調試。

    2、線路絕緣搖測

    在消防控制中心和每個防火分區的接線端子箱通過萬用表測量回路總線、24V電源線及多線盤直接控制線對地電阻值是否符合規范規定，絕緣電阻值不小于20mΩ。

    3、報警設備及終端安裝

    按照?qǐng)D紙中預先設置的回路號碼，用編碼器對前端設備進行編碼，同一回路的外部設備不允許重碼，符合要求后現場安裝。

    4、設備及器件單體功能測試

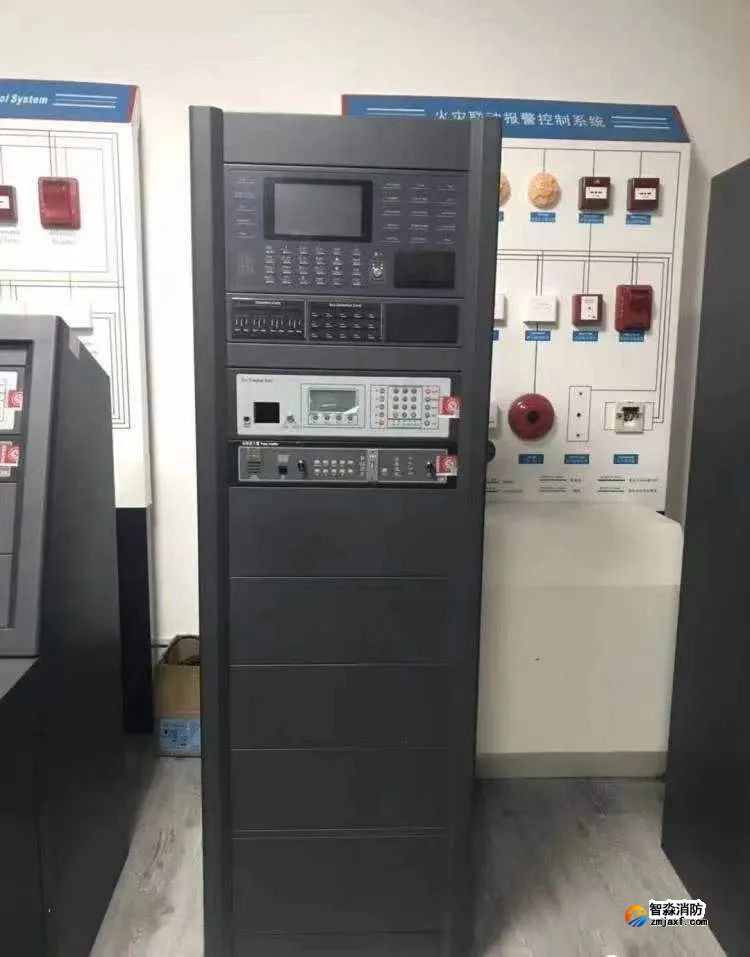

   （1）火災報警控制器的功能檢查及設置

     a. 接通電源打開火災報警控制器，控制器自檢過程中所有狀態指示燈是否全部點亮。

     b. 待顯示屏顯示系統正常監控中時，查看系統配置，包括回路數、總線盤、電源數量等是否與實際相符。

     c. 將符合要求的總線和聯動電源線接到相應的端子上，對外部設備（探測器和模塊）進行在線注冊，利用主機查詢登錄結果，用以指導施工人員對現場前端設備安裝是否正確。

     d. 根據本工程控制要求及終端設備情況，需依據消防規范向報警控制器內編寫相應的聯動公式。

     e. 對主機功能進行檢查和測試：主機基本功能包括火災報警功能、故障報警功能、自檢功能、消音復位功能、電源轉換功能、屏蔽信息功能等，要檢查和測試其各項功能否正常。

   （2）探測器功能測試

    對現場的探測器進行模擬試驗，探測器發出報警信號，看在報警主機上顯示的地址碼是否是測試的探測器。

   （3）手動報警按鈕功能測試

    按下現場的手報，待確認燈點亮，看在報警主機上顯示的地址碼是否是測試的手報。

   （4）按下消防箱內的消火栓按鈕，看在報警主機上顯示的地址碼是否是測試的消火栓按鈕。

   （5）消防電話功能測試

    對總線電話和消防電話插孔插入電話對講機分別測試分機與消防電話總機聯系是否良好。

   （6）打開濕式報警閥的模擬試驗閥，查看水力警鈴是否報警，壓力開關是否動作，報警主機是否收到壓力開關的信號。
5、系統接地測試

    選用搖表測試報警主機接地電阻，采用共同接地體時R≤1歐，采用專設工作接地裝置時R≤4歐，并做記錄。

    6、單系統調試

   （1）在報警主機的總線控制盤上對消防電源切斷及火災應急照明和疏散指示發出指令，看現場設備動作是否準確，主機顯示信號是否正常。

   （2）消防緊急廣播測試：

    按下消防廣播分區控制盤上的操作鍵，相應分區的廣播輸出模塊動作切換到廣播指定的音箱實現應急廣播手動控制消防廣播，檢查其切換動作是否正確可靠；再在背景音樂下檢測其切換動作。

   （3）通過報警主機手動控制盤對正壓送風機、消防排煙風機、帶執行機構的送風閥、排煙閥進行單機動作測試：

    查看現場設備是否動作，主機顯示的信號是否相對應。

   （4）對防火卷簾進行試驗，先現場手動進行升降調試，然后通過報警主機總線盤按鈕使控制模塊動作，觀察卷簾動作和信號顯示，對于疏散通道上的防火卷簾需要測試二步降，并接收其反饋信號，顯示其狀態。

   （5）電梯回降首層動作試驗：

    消防聯動報警控制器通過總線盤分別對各客梯和消防電梯控制發出信號，現場電梯能準確無誤地返回首層，并且電梯門打開，報警主機顯示相應的信號。

   （6）風機單機動作測試：

    風機控制箱打到自動位置，利用控制盤對正壓風機和排煙風機控制箱分別發出動作信號，查看現場設備是否動作，并且有信號返回消防中心，同時現場測試排煙防火閥溫度達到280度連鎖停風機。

   （7）消防給水設備測試：

    消防泵控制柜打到自動位置，通過聯動控制器對消防泵、噴淋泵的模塊發出指令，查看現場消防泵是否啟動，回饋信號是否都能正確返回消防中心。

    7、消防聯動調試

    接通主電源，將聯動控制器和現場的所有電氣控制柜都打到自動狀態，在同一防火分區內模擬火警信號進行聯動控制調試。

   （1）采用專用檢測儀器對煙感、溫感或手動報警按鈕模擬火警必須保證同一防火分區內有兩點報警，測試人員注意觀察整幢樓的聲光報警器是否發現響聲，消防廣播是否交替廣播，相應區域的帶執行機構的排煙閥、送風閥動作，通風空調設備是否關閉，防火卷簾門是否下降（疏散通道防火卷簾分二次降）、電梯是否迫降至首層并打開門，非消防電源是否切除，應急照明是否強制點亮，消防制室報警主機是否報警并顯示出被測試的煙感或溫感的具體位置，消防中心是否收到有關設備動作的反饋信號。如測試完畢后將現場前端探測設備和手動報警按鈕先復位再讓主機復位，然后將現場的非消防電源合閘及一些動作后需手動復位的現場設備進行復位。

   （2）消火栓按鈕報警和聯動的測試

    任意消火栓按鈕按壓報警后，反饋信號至消防中心，通過主機預先設置的邏輯關系，同時起動消火栓泵，看消防中心報警主機是否接到反饋信號。

   （3）自動噴淋系統功能調試測試

    打開噴淋末端放水裝置放水，看水力警鈴是否報警、壓力開關是否動作，水流指示器動作。壓力開關既可以連鎖啟動噴淋泵，也可以通過聯動控制器根據主機預先設置的邏輯關系啟動噴淋泵，并接收其反饋信號。
三、調試中需要注意的幾個問題

    1、注意聯動消防雙速排煙風機對消防排煙效果的影響

    一般工程設計中雙速排煙風機平時排風時采用低速進行排風，火災時采用高速進行排煙，但現場聯動調試中會出現施工人員對雙速風機的使用不太了解，只看聯動時消防排煙風機是否啟動，有可能聯動的是消防低速進行排煙達不到排煙效果。因此雙速風機聯動時不僅看是否啟動，還要看聯動啟動的是不是高速進行排煙。

    2、關于消火栓按鈕信號問題的分析

    現消火栓按鈕作為報警信號或啟動干式消火栓快速啟閉裝置，根據新規范消火栓按鈕信號與該消火栓按鈕所在報警區域內任一火災探測器或手動報警按鈕的報警信號聯動啟動消火栓泵，而實際施工現場仍然采用一個消火栓按鈕的信號聯動啟動消火栓泵。施工現場會出現有人亂按消火栓按鈕造成消防泵誤動作，如果一旦管道上泄壓閥出了問題，造成管網壓力過高破壞管網。

    3、注意消防線路敷設對消防電話通話音質的影響

    檢查布管情況，是否采取 JDG 管或鍍鋅電導管敷設，廣播線路、電話線路是否采取單獨穿管，是否存在強、弱電線路共管情況及電話線是否采用屏蔽雙絞線。
