青鳥火災探測器/聲光報警器/火災顯示盤接線示意圖

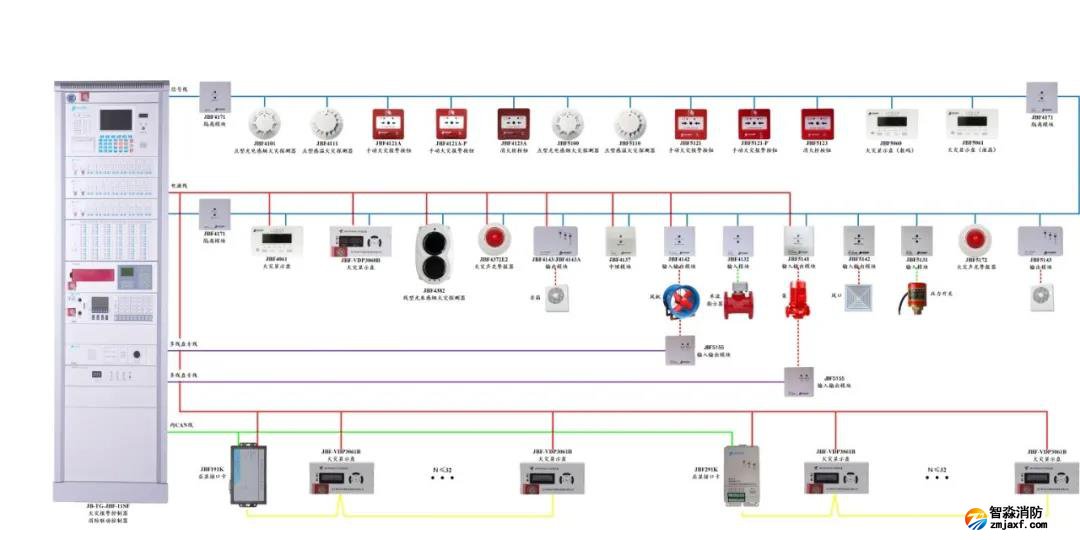

一，系統圖：

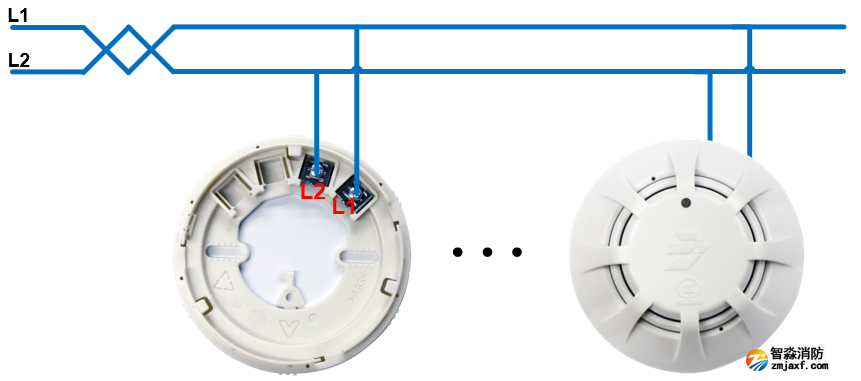

1、青鳥JBF5100/JBF4101點型光電感煙火災探測器接線示意圖：

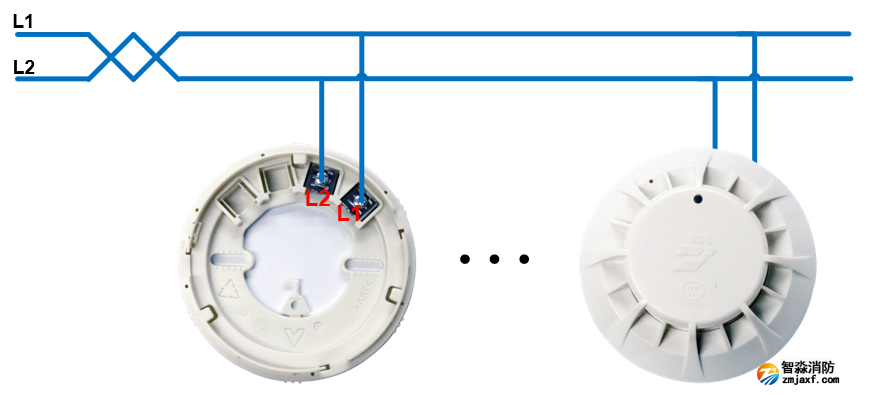

2、青鳥JBF5110/JBF4111點型感溫火災探測器接線示意圖：

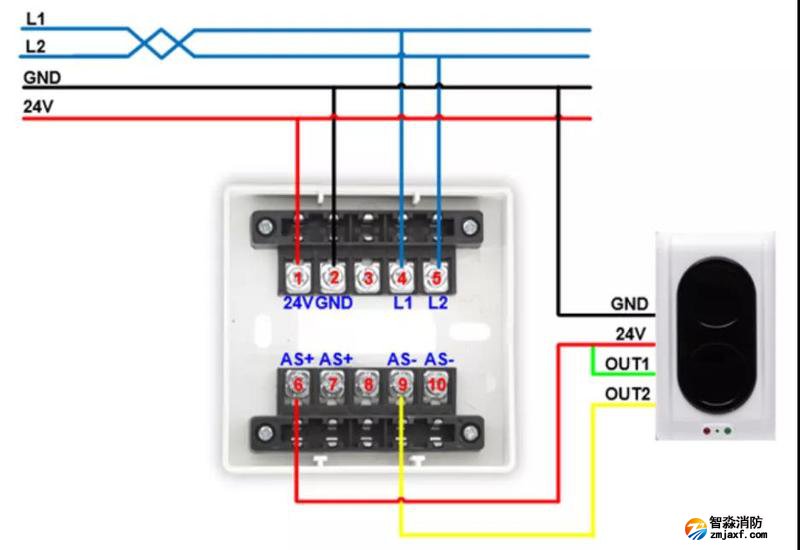

3、青鳥JTY-H-JBF4382線型光束感煙火災探測器接線示意圖：



4，青鳥JTY-H-JBF-VDC1382A線型光束感煙火災探測器接線示意圖：

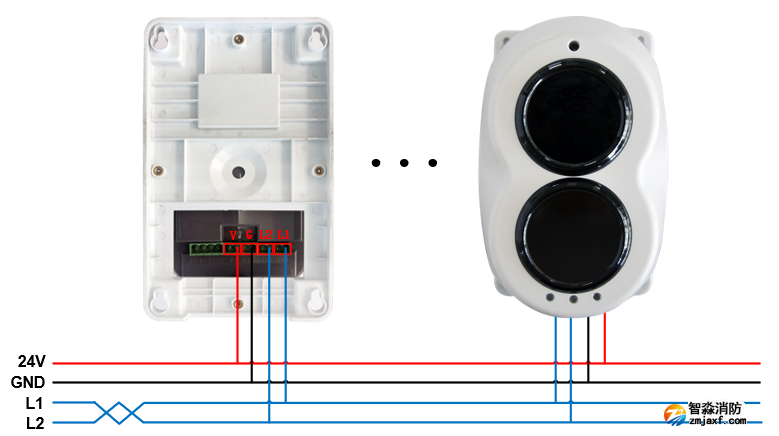

5、青鳥JBF4372E2火災聲光警報器（四線制）接線示意圖：

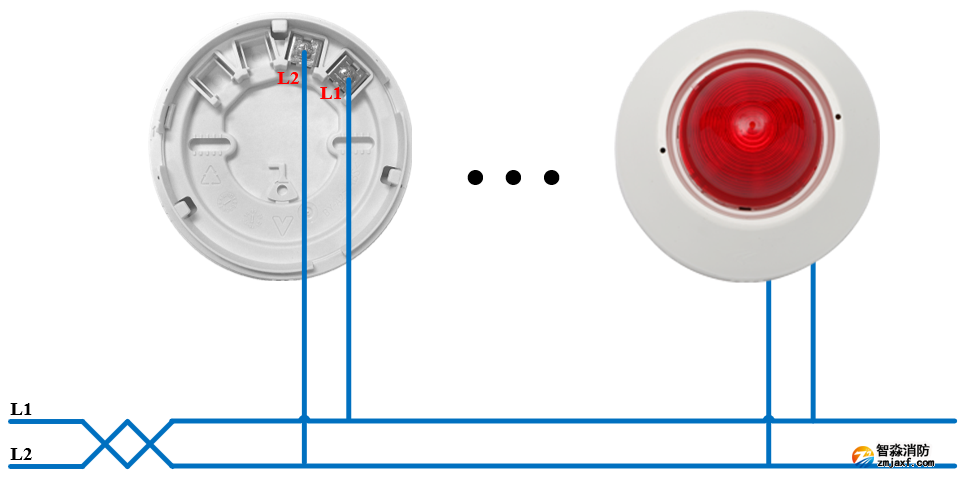

6、青鳥JBF5172火災聲光警報器（二線制）接線示意圖：

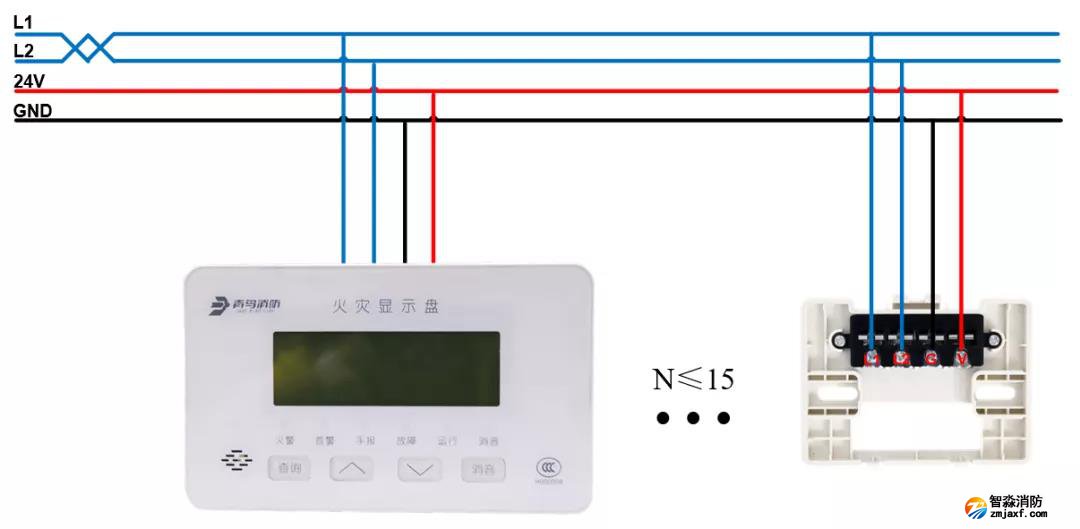

7、青鳥JBF4061火災顯示盤（四線制）接線示意圖：

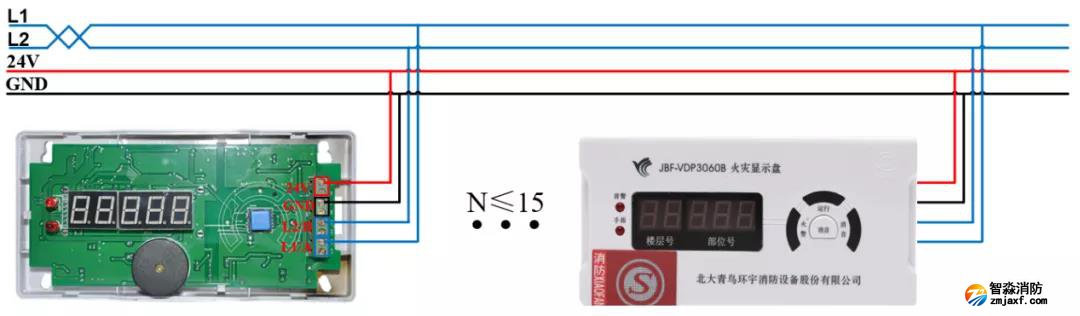

8、青鳥JBF-VDP3060B火災顯示盤（四線制）接線示意圖：

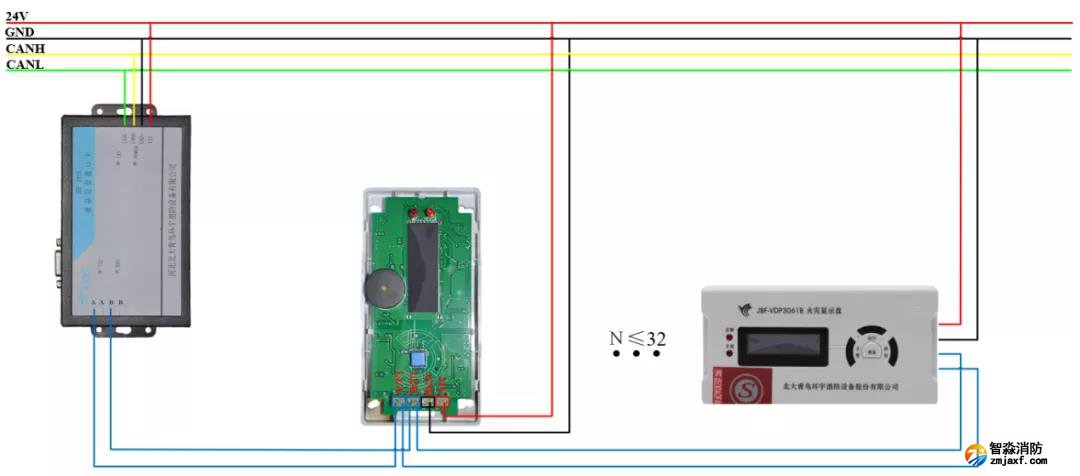

9、青鳥JBF-VDP3061B火災顯示盤（配接JBF-191K液晶層顯接口卡）（四線制）接線示意圖：

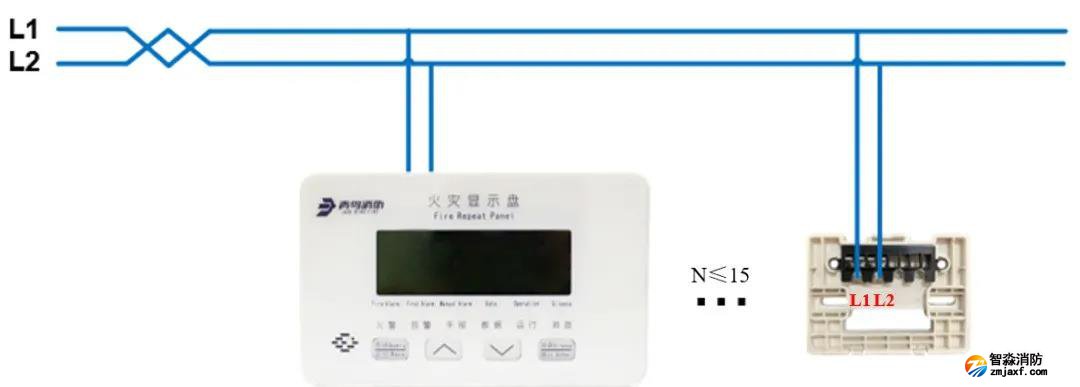

10、青鳥JBF5060/JBF5061火災顯示盤（二線制）接線示意圖：
