青鳥消防最新產品接線圖重磅來襲！
本期為大家?guī)砘馂?zāi)自動報警系統中常規設備（模塊）的接線示意圖。
輸入模塊

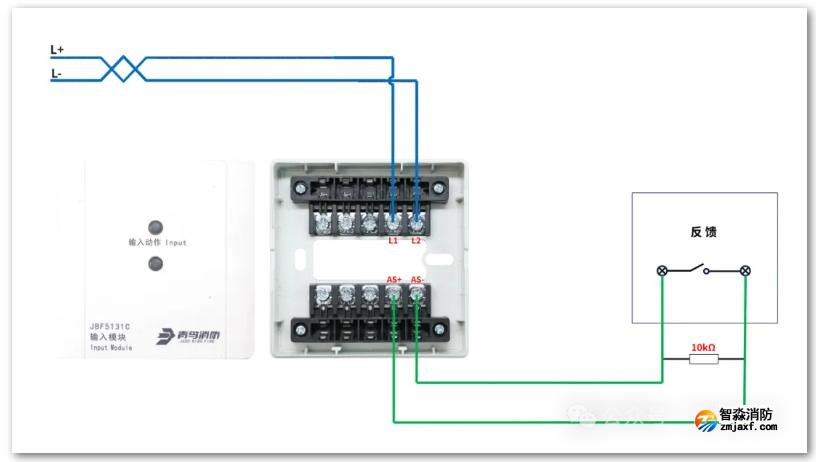

JBF5131A、JBF5131C輸入模塊接線圖
監視無源閉合應答的現場設備
監視無源斷開應答的現場設備
輸入/輸出模塊
JBF5141A、JBF5141C輸入/輸出模塊接線圖

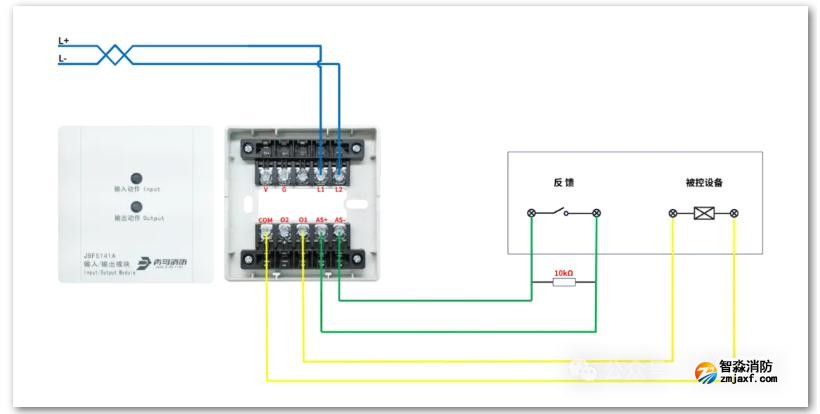

觸點無源輸出

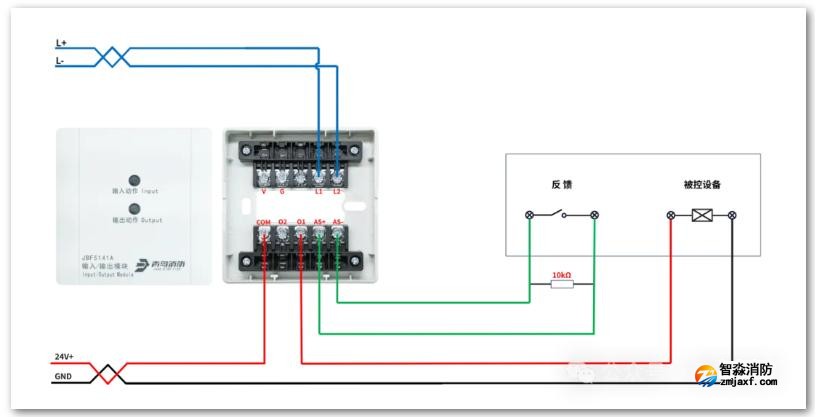

觸點有源輸出

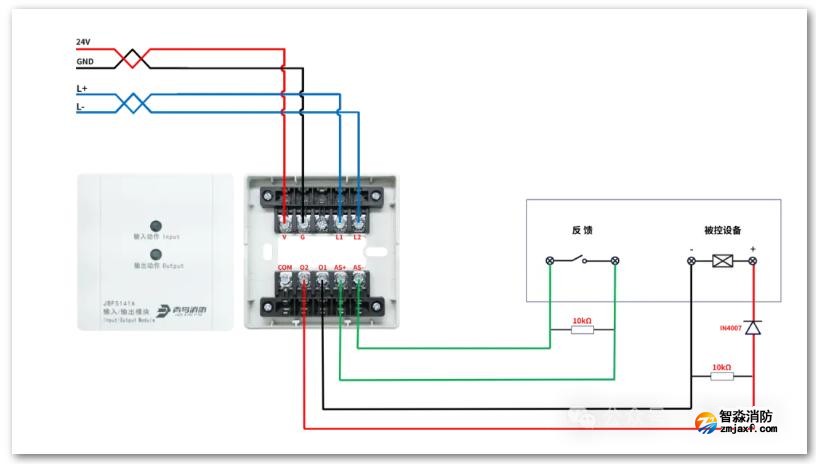

有源輸出

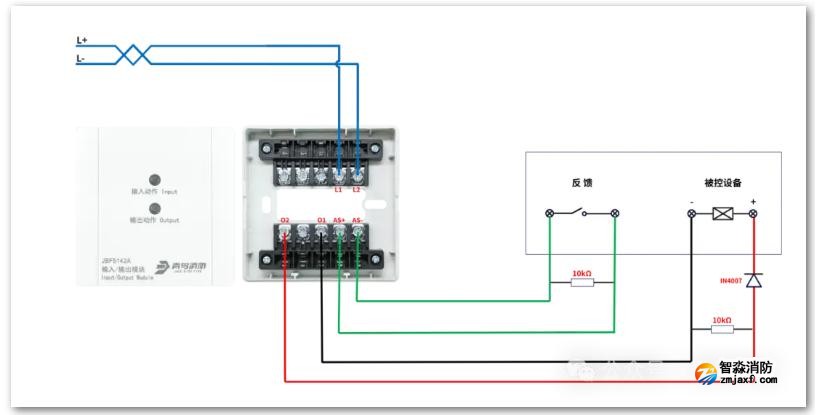

JBF5142A、JBF5142C輸入/輸出模塊接線圖

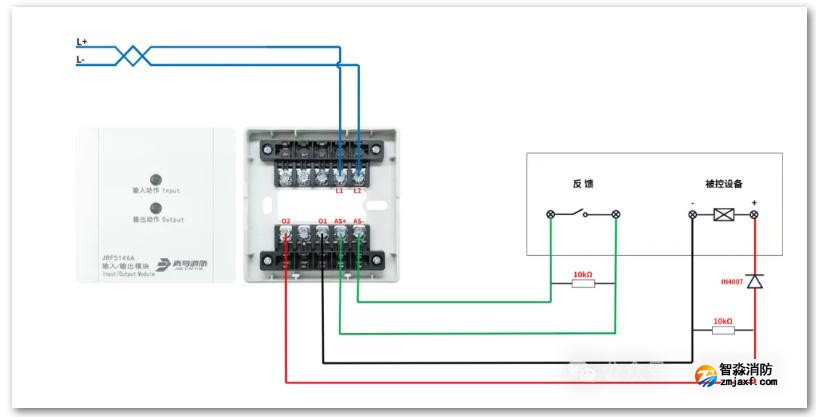

JBF5146A輸入/輸出模塊接線圖

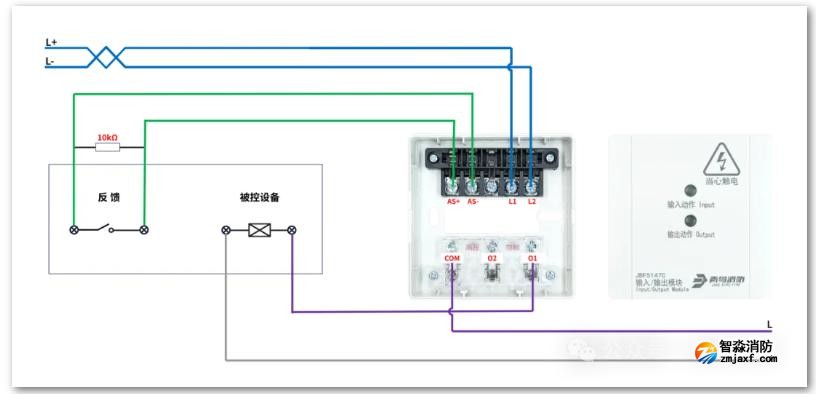

JBF5147C輸入/輸出模塊接線圖
輸出模塊（廣播專用）

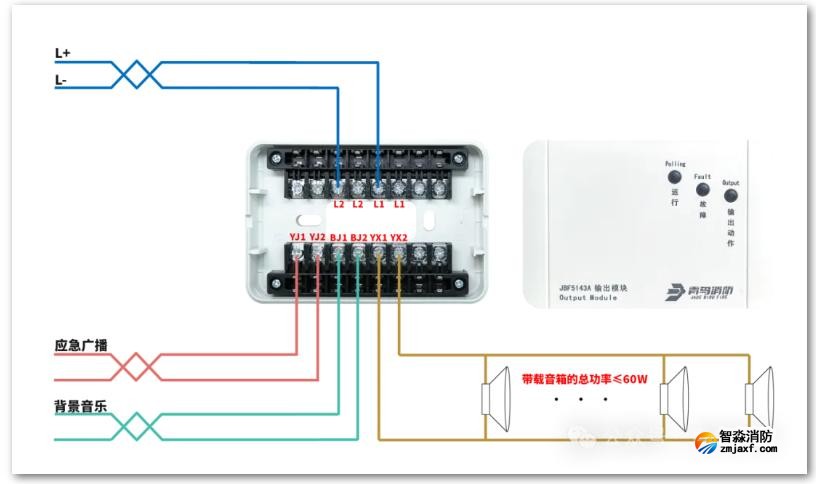

JBF5143A、JBF5143C輸出模塊接線圖
中繼模塊

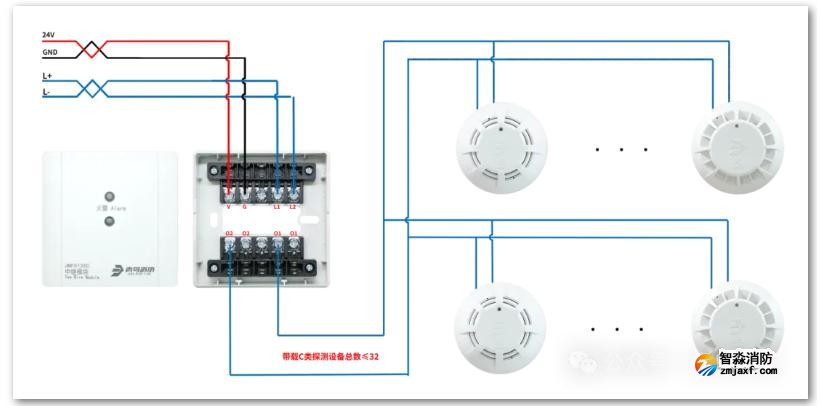

JBF5135C中繼模塊接線圖
隔離模塊

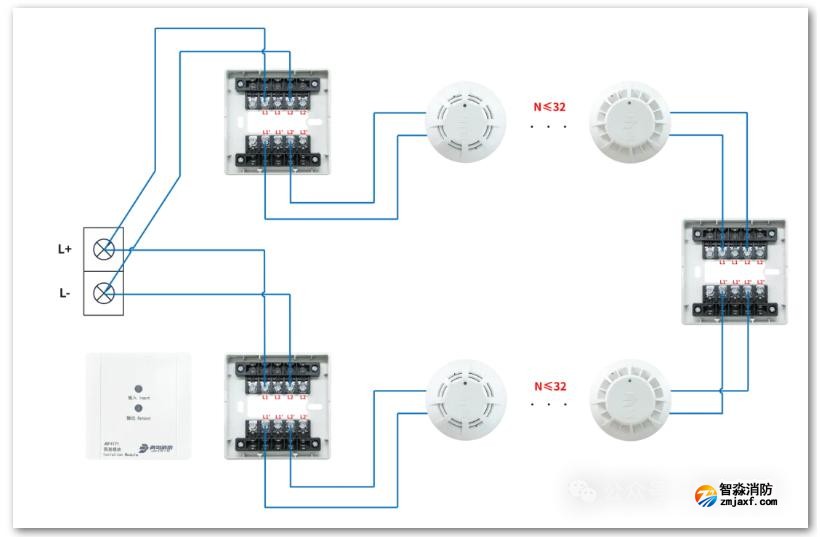

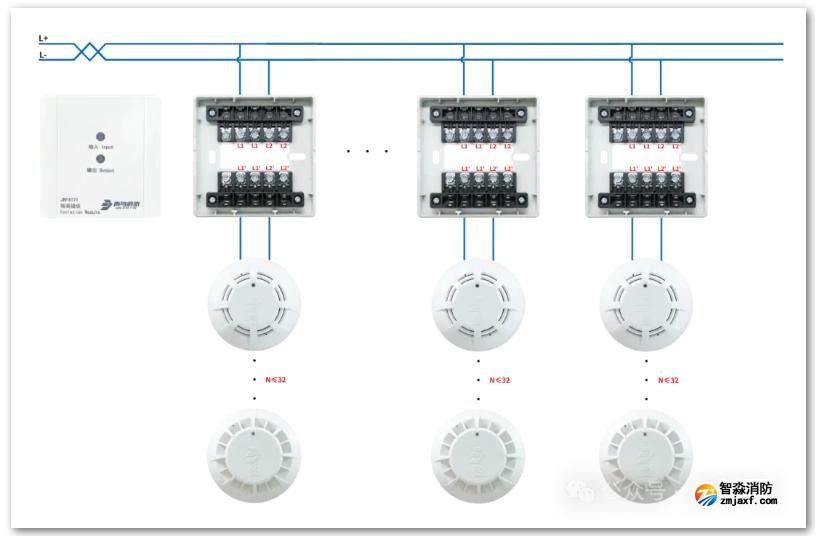

JBF4171隔離模塊接線圖
樹狀分支
環形
