1 控制器對等組網
1.1 功能特點
控制器之間不分主從，任一臺控制器所帶設備報警，則其它控制器均同時報警。
任一臺控制器均可操作其它的控制器。
系統最大網絡節點99臺控制器。
控制器之間通過CAN總線實現組網，組網線為兩線制，有極性，采用ZR-RVS-2×1.5mm2雙絞線，菊花鏈方式相連。
最遠通信距離1500m，增加CAN中繼模塊可延長通訊距離。
線路中盡量減少分支，如必須有分支需保證分支線路長度＜總線路長度的10%，否則影響通訊。
2 控制器主從方式組網
2.1 功能特點
可根據需要將控制器設置為“多主”模式或“主從”模式，實現各自需要的功能。
主機可顯示從機的火警地址漢字，也可控制從機的手、自動控制方式。
系統最大網絡節點99臺控制器。
控制器之間通過CAN總線實現組網，組網線為兩線制，有極性，采用ZR-RVS-2×1.5mm2雙絞線，菊花鏈方式相連。
最遠通信距離1500m，增加CAN中繼模塊可延長通訊距離。
線路中盡量減少分支，如必須有分支需保證分支線路長度＜總線路長度的10%，否則影響通訊。
3 控制器聯網示意圖
3.1 CAN總線聯網
控制器之間通過CAN總線實現組網，組網線為兩線制，有極性，采用ZR-RVS-2×1.5mm2雙絞線，菊花鏈方式相連。

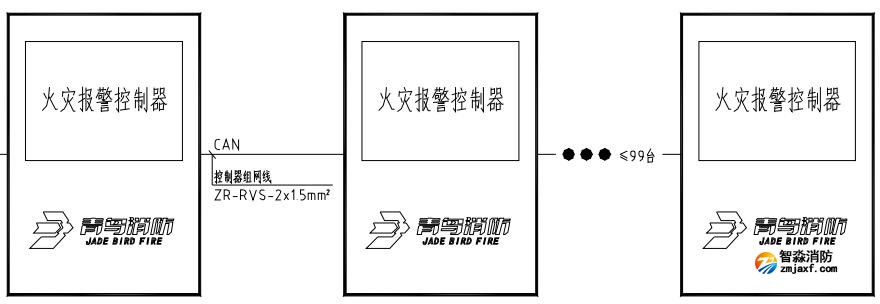

◇ 聯網示意圖：

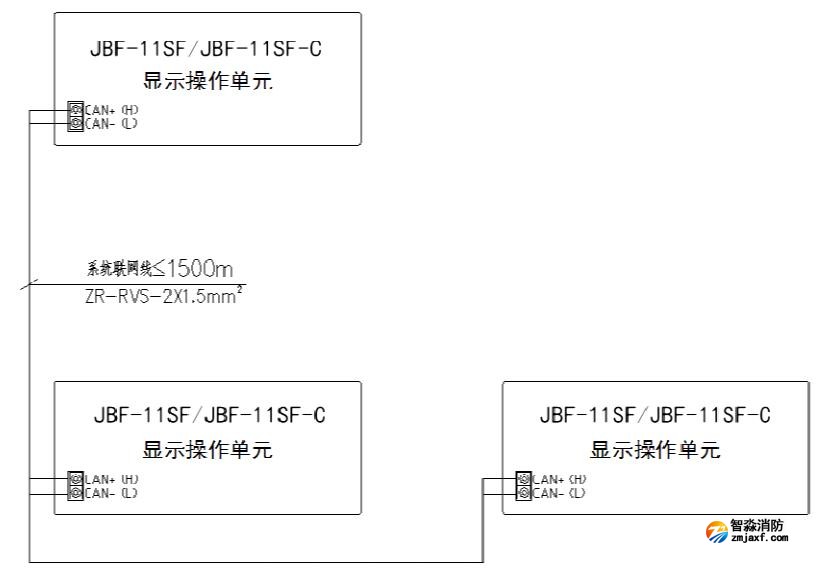

◇ 火災報警控制器組網端子示意圖：
說明：
CAN+、CAN-：聯網通訊線端子，分別連接其它聯網控制器的CAN+、CAN-端子，有極性。
3.2 光纖聯網
光纖聯網可以采用手拉手、星型、環網3種形式，光纖采用單模雙纖。
需配接總線式CAN光纖轉換器，具體參數詳見第九章。

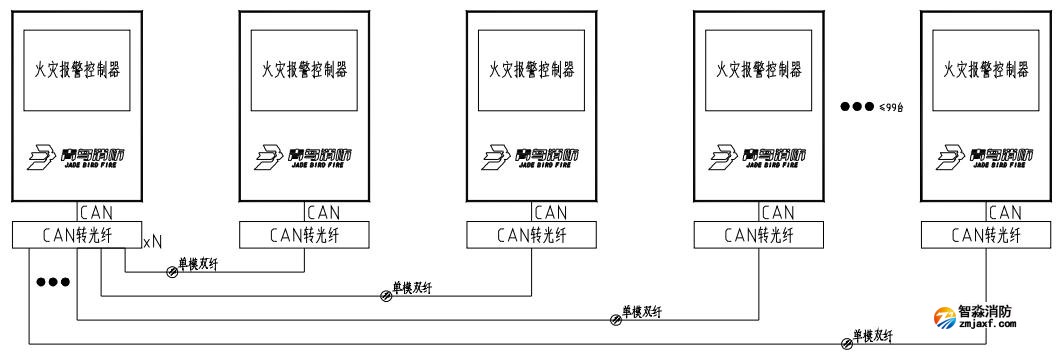

下圖示意聯網形式為光纖星型網絡。
◇ 聯網示意圖：
3.3 以太網聯網
以太網聯網可以采用手拉手、星型、環網3種形式。

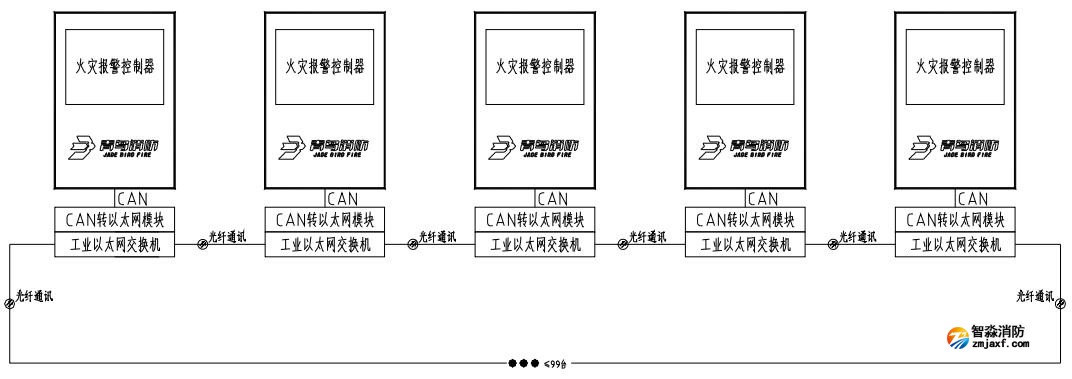

下圖示意聯網形式為以太網環形網絡。
◇ 聯網示意圖：
