松江F9204A 型火災聲光警報器安裝使用說明書

概述:

承蒙選用本公司的火災聲光警報器。本產品是依據 標準經各種試驗獲得合格的產品，敬請安心使用。F9204A 型火災聲光警報器是為保護寶貴的生命和財產的安全而不分晝夜連續運行的設備。為了在萬一發生火災時能夠正確使用這些設備，請務必仔細閱讀本說明書。本裝置適用于民用高層建筑、小區樓房、辦公室、集貿商場、公眾文化娛樂場所、餐廳旅社、學校、文物保護單位、工廠車間等區域早期火災自動報警預警裝置。但不適用于易燃易爆和強腐蝕性環境。F9204A 型火災聲光警報器是最新開發的新產品，技術成熟，運行穩定可靠，外型美觀小巧，操作方便。

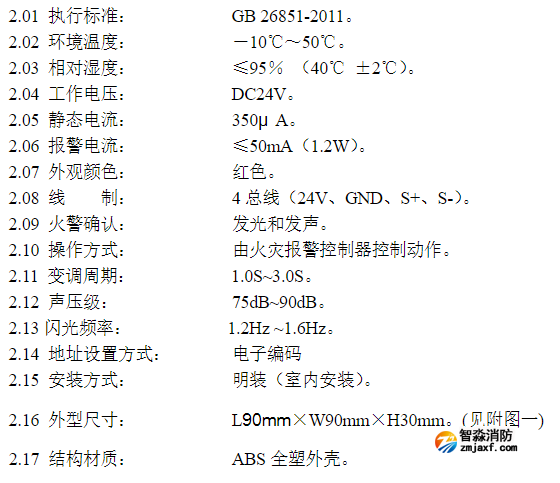

主要技術指標:

使用方法:

F9204A 型火災聲光警報器，與上海松江飛繁電子有限公司生產的火災報警控制器配套使用，由火災報警控制器控制動作，當火警解除，控制器復位后，火災聲光警報器不再發出閃光和聲音信號，處于正常狀態。

回路總線(S士)布線:要求環線最遠端等效線路電阻<10022?；芈坟撦d帶滿時，建議采用 RVS 雙絞線截面積≥2.0 mm'，回路負載少時，導線截面積適當減小。

地址寫入方法

使用編碼器寫地址時，將編碼器的插頭插入警報器上的6芯插針上，選擇編碼器上的 9000(或 3208)系列產品即可進行地址的寫入操作。

接線端子說明:

端子 1、2(回路總線):建議采用 RVS 線(雙絞線)，截面積≥2.0 mm?端子 3、4(DC24V 電源):建議采用 BV 線，截面積≥2.5mmm'產品安裝:

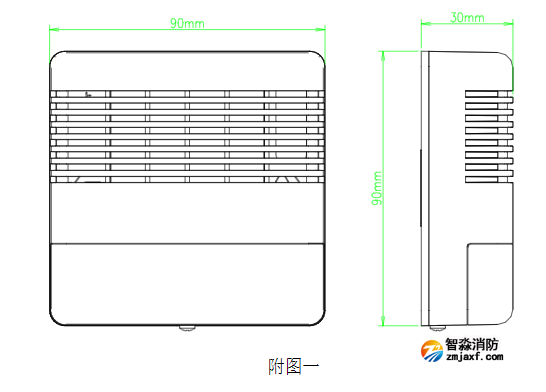

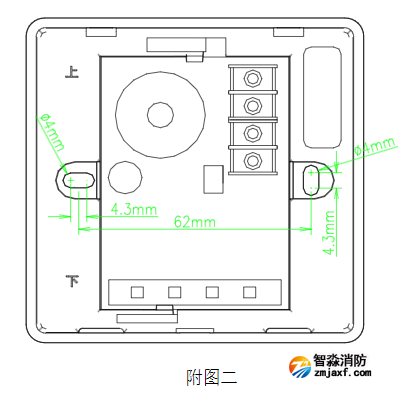

本警報器為標準預埋盒明裝結構，采用 ABS 工程阻燃塑料，室內安裝，但不適用于易燃易爆和強腐蝕性環境。外型尺寸90mmx90mmmX30mm，安裝尺寸:60mm(見附圖二)
