松江HJ-9402-120BA消防應急廣播設備

產品特點

(1).產品按 消防最新標準《GB16806-2006及第1號修改單》、《GB50116-2013》設計

(2).產品為消防聯動控制系統中應急廣播設備。

(3)產品與消防專用功放配套，用于消防應急廣播。

(4).產品與消防火災報警控制器配套，用于火警聯動應急廣播。

(5)產品適合于商務辦公、超市、商場、工廠、地下室、學校和娛樂場所等。產品不適用于一般廣播擴音機及家庭音響娛樂使用。

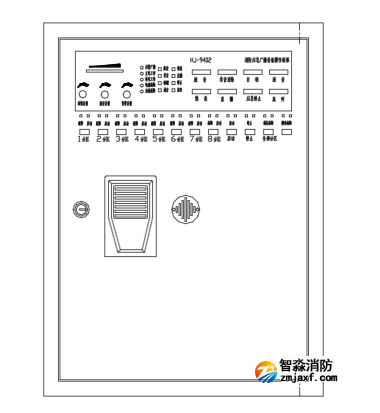

(6)概述該消防應急廣播設備是本公司在HJ-9402系列消防應急廣播設備基礎上，按消防新標準要求進行重新改進設計，本產品性能和指標執行《GB16806-2006及第1號修改單》、《GB50116-2013》 標準。HU-9402-120BA 消防應急廣播設備，由 H-9402-120BA-CZ 消防應急廣播設備操作面板與 HY120 功放部分組成。與相應的火災報警控制器(聯動型)、檢測模塊、吸頂音箱、外接交流備用電源等配套可組成相應的消防應急廣播系統。

消防應急廣播設備操作面板具有:電子放音、錄音和應急廣播功能，電源故障、通信故障、模塊故障和電平指示功能，自檢、消音、預錄、直播、背景和監聽等功能:錄音部分有內置電子錄音模塊，可錄制30 分鐘語言信號或報警聲，并備有超音頻發生器，經功率放大后輸出，送入消防廣播各分區的廣播網絡系統檢測和控制。監測廣播信息傳輸線路斷路、短路故障;可手動選擇廣播分區(最多為8個分區)，并設有分區啟動和故障指示，停止、啟動、全部分區和鍵鎖指示等功能。手動狀態下，可任意選擇打開 1-8個分區(或一個樓層)應急廣播。在受控狀態下，可接收來自火災報警控制器的消防聯動報警信號，并能自動打開所屬分區應急廣播。

HY120 功放，是在 HY250 功放基礎上，按系統結構要求進行重新設計，具有高可靠性定壓式功率放大器，額定音頻輸出 120V~，帶有開路、短路、過壓和過流及過溫自動保護電路。信號輸入由應急廣播控制操作面板音頻輸出提供，并備有 CD 口音源輸入、AC220V 備電輸入等接口。

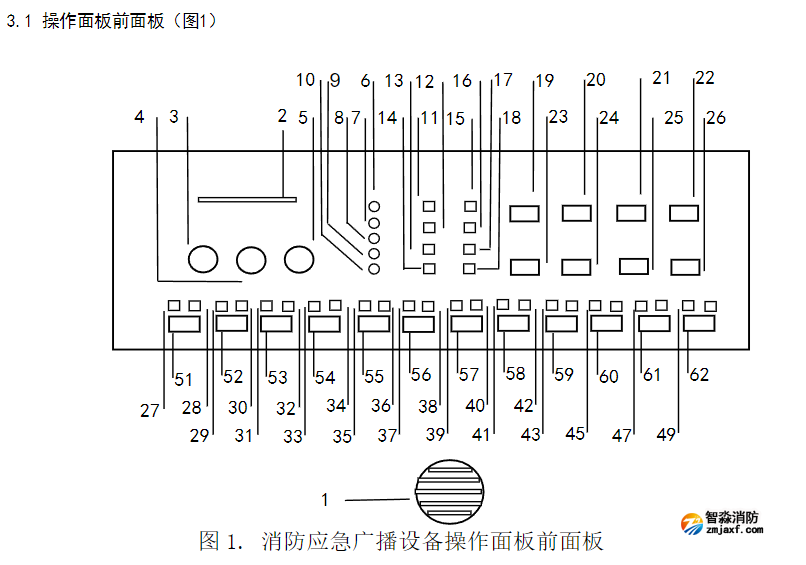

監聽揚聲器

監聽放音狀態下的音源內容，

電平指示

發光顯示功放輸出電平大小。話筒音量

調節外接話筒音量的大小。

放音音量

工作時，調節放音音量的大小。

背景音量

調節背景音源的音量大小

應急廣播指示燈(紅)

當應急廣播時，該指示燈被點亮。

主電工作指示燈(綠)

主電工作時，該指示燈被點亮。

備電工作指示燈(綠)

當有220V一備用時，該指示燈被點亮，此時“主電工作”指示燈自動熄滅。電源故障指示燈(黃)

當主電源故障時，該指示燈閃亮。當備用電源故障時，該指示燈常亮。

功放故障指示燈(黃)(備用)

當功放出現無輸出信號故障時，該指示燈被點亮

放音指示燈(綠)

當放音工作時，該指示燈被點亮

錄音指示燈(綠)

當設備處于錄音狀態時，該指示燈被點亮。

鎖鍵指示燈(綠)

設備處于鎖鍵狀態時(除“消音”鍵外)，該指示燈被點亮。消音指示燈(綠)

消除蜂鳴器聲響時，該指示燈被點亮。

預設指示燈(綠)

在預設播放狀態下，該指示燈被點亮。

直播指示燈(綠)

在直播狀態下，該指示燈被點亮。

應急停止指示燈(綠)

應急廣播停止時，該指示燈被點亮。這時系統也處在播放背景廣播狀態，可以通過CD口或MP3口播放背景音樂。

監聽指示燈(綠)

監聽打開時，該指示燈被點亮。

放音按鍵

按下此鍵，操作面板處于放音狀態。

錄音消除按鍵

按下此鍵，操作面板處于錄音消除狀態(按5秒以上消除已錄內容)。

自檢按鍵

按下此鍵，檢測操作面板所有的指示燈和蜂鳴器是否正常:

消音按鍵

按下此鍵，即可消除蜂鳴器的報警聲響。

預設按鍵

在應急廣播時，按下此鍵，可自動循環播放預錄緊急廣播信息。

直播按鍵

在應急廣播時，按下此鍵，不播放預錄緊急廣播信息。

應急停止按鍵

按下此鍵，從CD口或MP3口輸入音源信號，播放背景音樂(在應急廣播狀態下，該按鍵被屏蔽)

監聽按鍵

打開或關閉監聽喇叭(在用手持話筒時，該按鍵被屏蔽)(27.29.31.33.35.37.39.41).分區故障指示燈(黃色)

當該分區有故障時，該指示燈常亮，共有1-8個分區故障指示燈。(28.30.32.34.36.38.40.42)，分區啟動/反饋指示燈(紅色)

當打開分區時，該指示燈閃亮。分區控制模塊工作后該指示燈常亮，共有1-8個該指示燈(43).啟動指示燈(綠色)
