泰和安TX6220輸入/輸出接口是一種總線制控制接口設備主要用于消防聯動系統中執行控制器的指令，啟動或關閉現場設備，再將現場設備的狀態傳送給控制器。

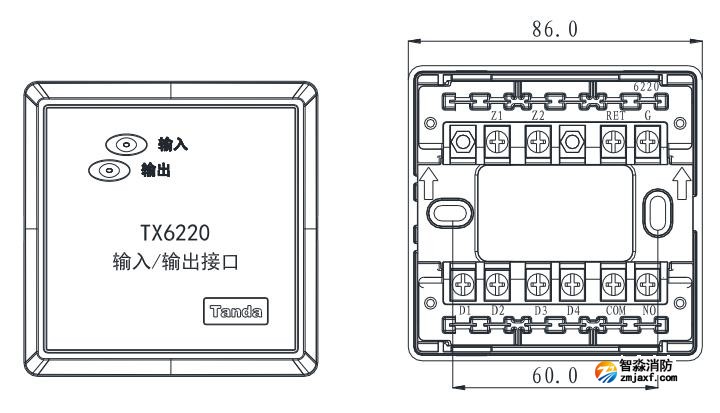

TX6220接線端子說明：
Z1、Z2：總線輸入接口，用于輸入/輸出接口與控制器通信和參數設置，無極性
D1、D2：DC24V電源輸入接口，用于輸入/輸出接口有源輸出和輸入/輸出接口檢線供電，無極性
RET、G：反饋信號輸入接口，實現輸入檢線和確認被輸入/輸出接口控制設備是否已響應操作
D3、D4：DC24V輔助電源接口，利用外部接線實現有源或無源輸出，需現場區分端子極性
NO、COM：繼電器常開輸出接口，用于控制現場設備。
TX6220輸入/輸出接口接線圖：

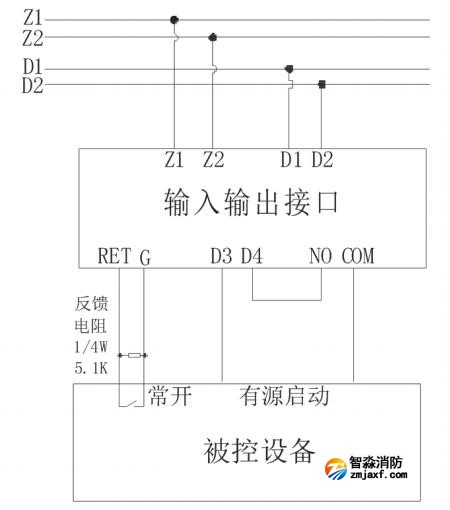

有源輸出接線示意圖

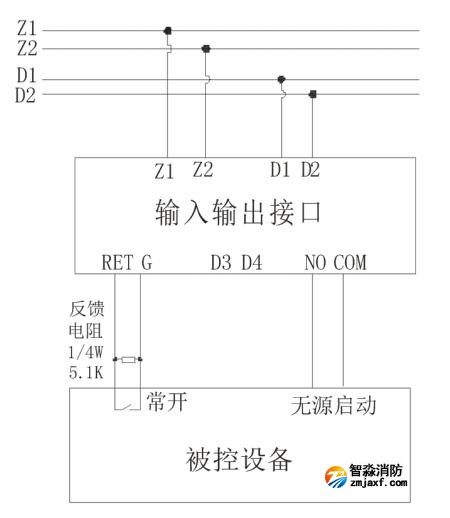

無源輸出接線示意圖
現場接線時需要在反饋輸入端RET、G接入一支1/4W 5.1K反饋電阻，反饋電阻應接在被控設備端。
如果被控設備功率大于2A/DC24V，需要在被控設備和TX6220輸入/輸出接口之間連接一個中間繼電器。TX6220輸入/輸出接口不可直接驅動大功率設備。
不能將輸入/輸出接口直接接入交流控制回路，以免強交流干擾信號破壞輸入/輸出接口和系統穩定性。
