安仕得 ASD5100氣體報警控制器內部結構及安裝接線圖

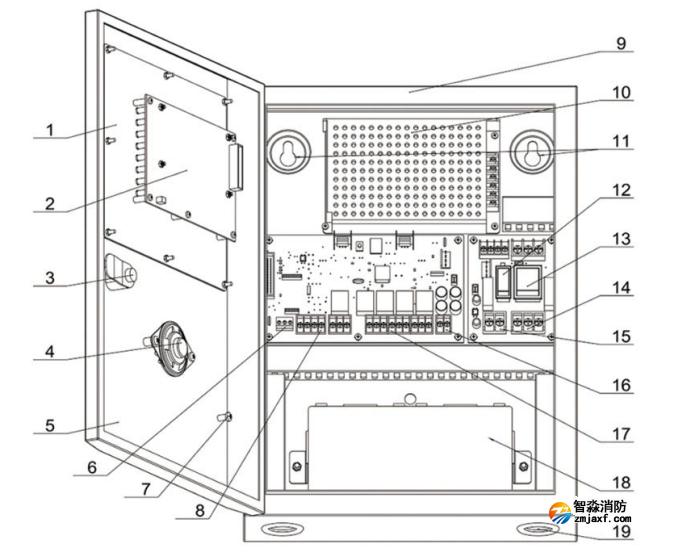

ASD5100氣體報警控制器內部結構：
1、控制面板
2、液晶主控顯示板
3、機箱門鎖
4、警報喇叭
5、機箱前門
6、485通訊接口(選配)
7、機箱接大地端子
8、總線接線端
9、機箱箱體
10、開關電源
11、開箱掛墻安裝孔
12、備電開關
13、主電開關
14、220VAC電源輸入端子
15、220V供電輸出端子
16、24V電磁閥供電輸出端子
17、內部開關量輸出端子
18、備用電池
19、引線穿線孔

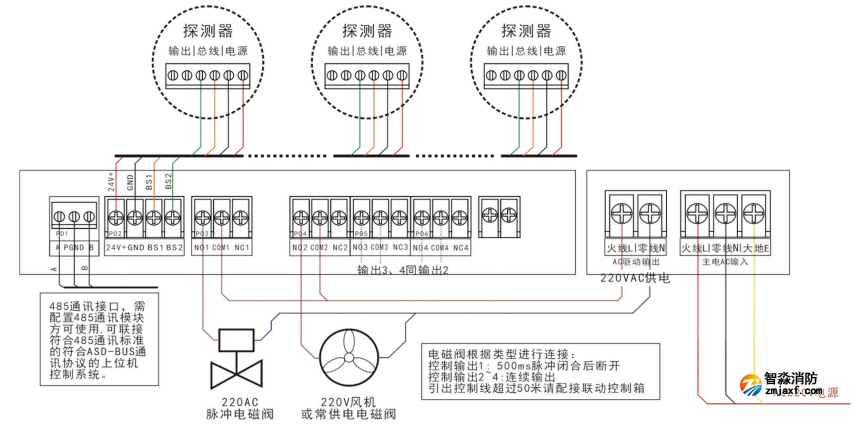

ASD5100氣體報警控制器接線說明：

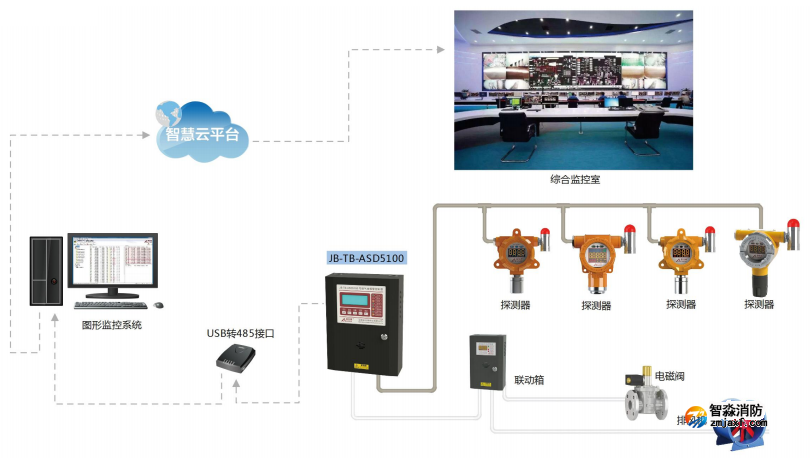

安仕得ASD5100氣體報警控制器系統結構圖：
