校園公共廣播系統現在基本上都是網絡廣播了，很少用模擬廣播了，但是比較小的幼兒園項目，模擬廣播還是很流行的。今天分享一套網絡廣播系統方案

1、項目情況

XXXX高級中學歷史悠久，成績卓越。現校區，教學樓、宿舍樓、食堂、操場等，校區需校園廣播系統。具體要求如下：

1. 要求整體設計實現全校范圍內統一集中系統控制管理。

2. 主控臺要求必須具備多路、多點分區控制功能，能按需要進行分區單獨廣播控制。且具有擴展功能，在需要時可以增加廣播控制區域。

3. 操作平臺基于軟件要便于管理維護，可實現手動和自動兩種形式的控制。

4. 校長室設立分控，校長無需到主控室只要在自己的電腦上就能對整個校園的廣播實現控制，可在任意班級，任意年插播講話等。

5. 教室能在同一時間在不同的年級或班級播放不同內容的英語聽力或者背景音樂等。

6. 可自由選擇音樂作為上下課鈴聲，定時自動播放課間操和背景音樂。

7. 教學樓教室實現點對點控制廣播，每個年級每個班級能任意分區組合。

8. 教學樓3棟共有52教室。辦公樓、宿舍樓、體育館、食堂、操場分6個區域單獨控制，實現無人值守控制廣播

9. 播放廣播體操時體育老師無需在主控室就能控制廣播體操音樂，需要在操場上就能控制音樂的開始，結束，暫停等功能。

10.音箱功率要求≥50W，防水，防曬，音質好，低噪聲，高、中、低頻頻率響應范圍要寬，以適應不同音源。造型美觀，能與實際環境融為一體，具有一定的藝術造型。

11.廣播主控系統要具備能和消防報警，遠程電話插播聯動的擴展功能。

作為一所現代化學校的廣播系統，不僅要作到廣播的系統性和開放性.更應該注意到利用廣播系統進行多姿多彩的現代化活動的需要。因此我們?yōu)橘F校提供數字IP網絡廣播系統

2、IP網絡廣播系統概述

一般高等院校面積比較大，區域分布比較廣；根據學校實際情況及功能要求，采用ＩＰ網絡廣播系統，將音頻信號以標準IP包形式在校內局域網上進行傳送. 解決傳統廣播系統存在的長距離音頻功率傳送布線困難、損耗大、音質不佳、維護管理復雜、互動性能差等問題。另外，該系統具備對講功能，可任意兩個終端進行對講。由此可見，ＩＰ網絡廣播系統有著廣泛的應用前景，巨大的市場巨大潛力。

數字廣播顧名思義就是將廣播信號數字化（A/D轉換），它是按照一定算法，將模擬音頻信號經過采集、量化、編碼、壓縮后的數字音頻文件（如MP3）或存儲在存儲器上的數字音頻文件，通過網絡，按照傳輸協議以數據包的形式將音頻文件傳輸?shù)骄W(wǎng)絡廣播接收端，然后經過網絡廣播終端進行D/A轉換后還原成音頻信號，經放大后驅動喇叭工作的。每個網絡廣播終端都是一臺具有音頻編解碼和網絡通信功能的嵌入式計算機，并且都有自己的獨立IP地址，像局域網內PC組網一樣，按照TCP/IP協議進行通信。

IP網絡廣播系統具有：傳輸沒有限制；可運行在跨網關的局域網與internet網上。

音頻信號無損、音質好；

終端擴充性強：終端無限制；

智能廣播方式多樣化：定點廣播、單點廣播、區域獨立廣播、全部區域廣播、緊急廣播、宣傳廣播、實時采播、背景音樂、對講呼叫等。

二、設計原則

本項目方案設計遵循技術先進、功能齊全、性能穩定、節約成本的原則。并綜合考慮施工、維護及操作因素，并將為今后的發展、擴建、改造等因素留有擴充的余地。本系統設計內容是系統的、完整的、全面的；設計方案具有科學性、合理性、可操作性。其具有以下原則：

1、先進性與適用性

系統的技術性能和質量指標應達到國際領先水平；同時，系統的安裝調試、軟件編程和操作使用又應簡便易行，容易掌握，適合中國國情和本項目的特點。該系統集國際上眾多先進技術于一身，體現了當前計算機控制技術與計算機網絡技術的最新發展水平，適應時代發展的要求。同時系統是面向各種管理層次使用的系統，其功能的配置以能給用戶提供舒適、安全、方便、快捷為準則，其操作應簡便易學。

2、經濟性與實用性

充分考慮用戶實際需要和信息技術發展趨勢，根據用戶現場環境，設計選用功能和適合現場情況、符合用戶要求的系統配置方案，通過嚴密、有機的組合，實現最佳的性能價格比，以便節約工程投資，同時保證系統功能實施的需求，經濟實用。

3、可靠性與安全性

系統的設計應具有較高的可靠性，在系統故障或事故造成中斷后，能確保數據的準確性、完整性和一致性，并具備迅速恢復的功能，同時系統具有一整套完成的系統管理策略，可以保證系統的運行安全。

4、可擴充性

系統設計中考慮到今后技術的發展和使用的需要，具有更新、擴充和升級的可能。并根據今后該項目工程的實際要求擴展系統功能，同時，該項目設備的控制容量上保留一定的余地，以便在系統中改造新的控制點；系統中還保留與其他計算機或自動化系統連接的接口；也盡量考慮未來科學的發展和新技術的應用。

5、追求最優化的系統設備配置

在滿足用戶對功能、質量、性能、價格和服務等各方面要求的前提下，追求最優化的系統設備配置，以盡量降低系統造價。

6、提高監管力度與綜合管理水平

本項目系統設備控制需要高效率、準確及可靠。本系統通過中央控制系統對各子系統運行情況進行綜合監控，時時動態撐握監視及報警情況。智能化管理系統大大減少勞動強度，減少設備運行維護人員；另外，系統的綜合統籌管理可使設備按最優組合運行，在最佳情況下運行，既可節能，又可大大減少設備損耗，減少設備維修費用，從而提高監管力度與綜合管理水平。

三、設計規范和依據

本方案依照對廣播系統實際使用要求，按以下有關國家標準為依據，并且加入本公司從事設計和施工多年的理論與實踐經驗而設計：

四、具體設計解決方案

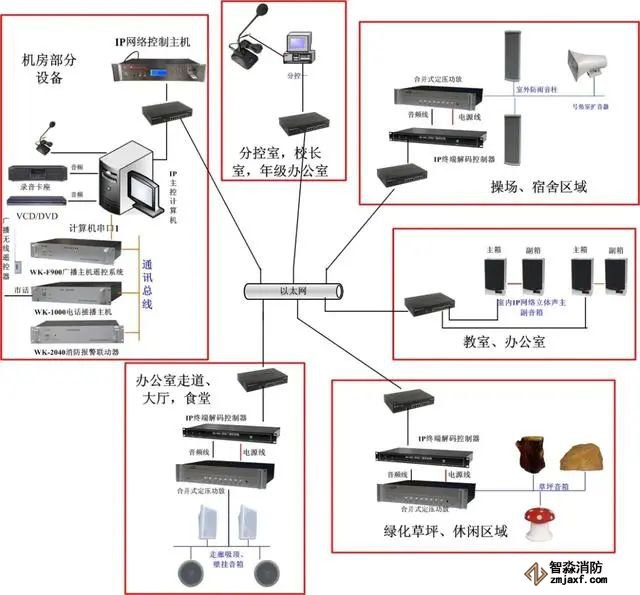

經過考察分析，我們?yōu)榭蛻粼O(shè)計的IP網絡廣播系統方案如下：

前端控制部分

主控機房增設一臺計算機和一套數字網絡廣播主控軟件

分控部分例如校長室或者教師辦公室增設一套數字網絡廣播分控軟件。

主控機房如需實現其他功能還需增設相應的設備，例如：無線遙控，電話插播，消防聯動等功能。

終端設備部分

室內部分：每間教室增設一臺型IP尋址音箱。

操場部分：架設一臺IP網絡控制播放器，一臺定壓功率放大器，室外音箱采用60W室外防雨音柱，IP網絡控制播放器可單獨使用，也可受控于主機房。

草坪休閑區：設一臺IP網絡解碼控制器，一臺定壓功率放大器，音箱采用15W造型草坪音箱。

食堂、宿舍樓：食堂、宿舍共分為三個區域，三個區域可單獨控制，設備采用三臺IP網絡解碼控制器，三臺定壓功率放大器，音箱采用5W的吸頂、壁掛音箱。

信號傳輸部分

主要信號傳輸部分均基于以太網，裝有主控軟件或者分控軟件的控制計算機與各教室的IP音箱和各室外分區的IP解碼控制器在同一局域網內。IP音箱和IP解碼控制器屬于即插式即用式，只要有網線接口的地方都可以隨時增設IP音箱或IP解碼控制器。

五、技術優勢及系統特點

主要功能：

1、涵蓋傳統廣播系統所有功能

包括背景音樂播放、領導講話、播送通知、自動打鈴和轉播電臺節目等。

2、系統基于IP網絡，遵循TCP/IP協議

一線多用，充分利用IP網絡資源，避免重復架設線路，有以太網接口的地方就可以接數字廣播終端，真正實現廣播、計算機網絡的多網合一。

3、分控尋呼功能

通過IP網絡上的任意一臺裝有分控尋呼軟件的計算機，能指定全部、局部或單個終端，實現廣播尋呼。

4、實時采播

將外接音頻（卡座、CD、收音機、話筒等）接入音頻服務器實時壓縮成高音質數據流，并通過IP網絡發送廣播數據，安裝在不同區域的數字廣播終端可實時接收并通過音箱進行播放。

5、定時播音

數字廣播終端具有獨立IP地址，可以單獨接收服務器的個性化定時播放節目。廣播員將需要使用的音頻素材存儲在服務器硬盤上，并編制播放計劃，系統將按任務計劃實現全自動播出。

6、多路分區播音

系統可設定任意多個組同步播放制定的音頻節目，或?qū)θ我庵付ǖ膮^(qū)域進行廣播講話；服務軟件可遠程控制每臺終端的播放內容（劃定區域播放）和音量等。

7、傻瓜式網絡配置

只需在軟件登記終端的ID號，軟件將自動配置網絡，無需人工干預。

8、功放電源控制

數字廣播終端可以根據信號的有無，自動切換功放的電源，避免功放24小時長時間工作。

9、點對點控制

每個網絡終端都有固定的IP地址，通過軟件可實現對每個點的單獨控制（播放內容、音量大小等），各終端點可任意分區組合。

10、終端狀態顯示

在同個網絡中，IP網絡廣播軟件可以實時監測任意一個終端節點的使用狀態（終端在線、離線、播放狀態、播放進度、以及終端使用的IP地址等）

11、自由點播功能

各網絡終端可任意點播服務器中的節目內容，大大方便了終端點自由播放的需求。

12、對講功能

利用以太網絡的雙向性實現網絡對講功能，根據客戶需求內置對講模塊，實現呼叫站與呼叫站，呼叫站與終端，終端與終端之間的雙向?qū)χv功能。

13、緊急廣播

系統具備消防接口模塊，當檢測有緊急信號時，系統自動進入消防聯動狀態，可實現終端、

分區、臨區、全區報警，報警語音可任意設定。

14、無線遙控擴展功能

系統支持和萬凱無線遙控控制器的連接，可以遠程控制其播放，為各種場合下的同步播放提供方便。

15、權限設置:

系統可設置各種不同的管理權限，如設立超級管理員、主管領導、查詢管理員、控制管理員等，不同權限的管理員可以進行不同的授權操作；另外，也可以對終端設立權限，未經授權的操作無效。

16、工程簡單化系統零 維護

現在有局域網設每一個IP廣播點，只需要增加網絡廣播適配器安裝即可，如果沒有搭建網絡，數據網絡的工程量也相對簡單，只需要鋪設網線即可，一旦建設，廣播系統與計算機網絡系統可以共用，減少多網重復建設。IP網絡廣播在物理上與網絡共用，所以并不在網維護之外增加額外的維護工作。在應用上，系統可設置獨立網段與計算機系統分隔，各網絡廣播適配器嵌入式系統程序固化，不會受到病毒感染。系統整體穩定可靠，基本沒有維護工作。

六、系統組成

IP網絡廣播系統由網絡廣播控制主機（音頻服務器）、IP網絡廣播終端、TCP/IP網絡、電源、電纜、光纜等組成。系統主傳輸通道采用以太網和光纜傳輸。

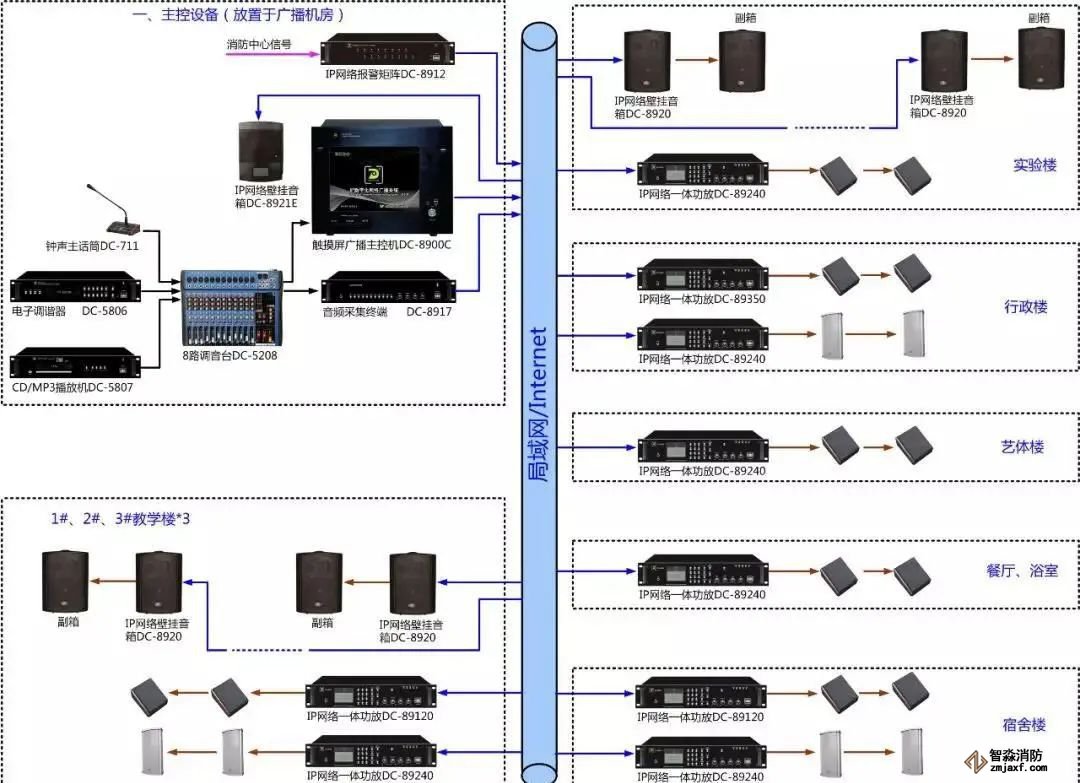

IP網絡廣播示意圖
